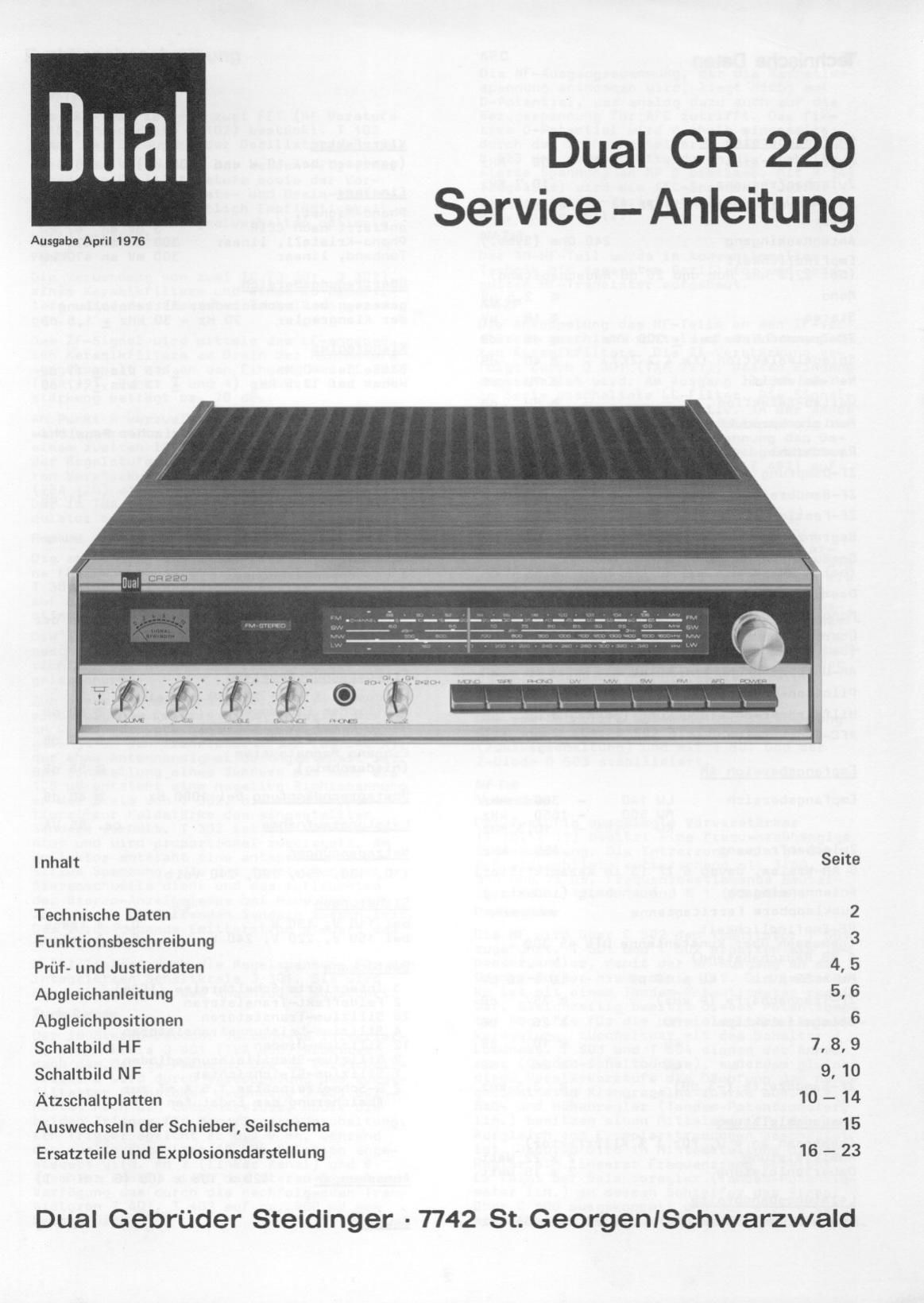

Page 1

Dual CR 220
Service - Anleitung

Ausgahs April 1 976

Inhalt Seite
Technische Daten 2
Funktionsbeschreibung 3
Prijf- und Justierdaten 4, 5
Abgleichanleitung 5, 6
Abgleichpositionen 6
Schaltbild HF 7, 8, 9
Schaltbild NF 9, 10
Atzschaltplatten 10 - 14
Auswechseln der Schieber, Seilschema 15
Ersatzteile und Explosionsdarstellung 16 - 23

Dual Geerder Steidinger -TI42 St. GeorgenISchwarzwald
