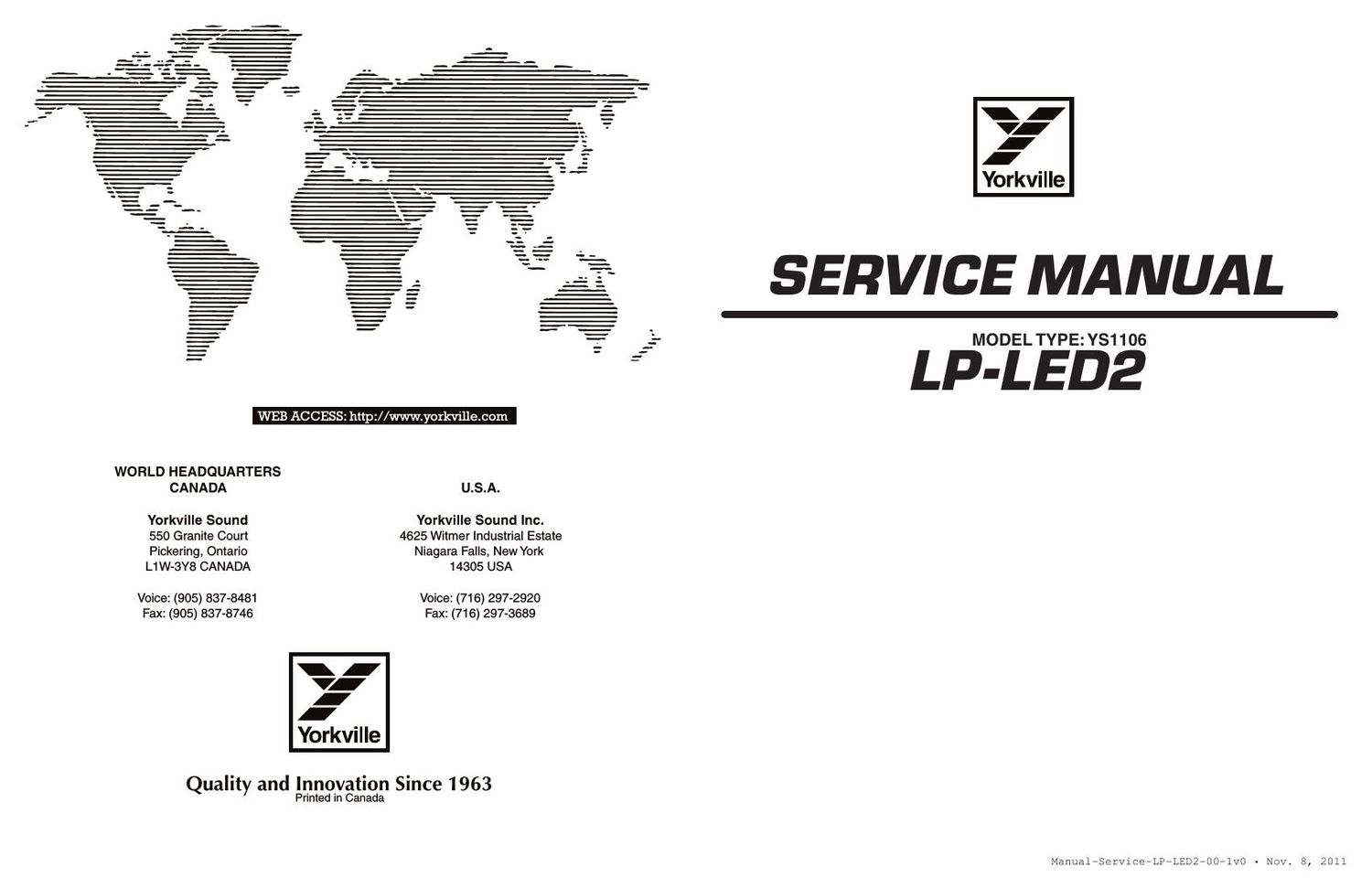

Yorkville LP LED2 Lighting Controller Service Manual

Extracted text from Yorkville LP LED2 Lighting Controller Service Manual (Ocr-read)


Page 1

The exclamation point within an equilatereal triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. Le point dexclamation à lintérieur dun triangle équilatéral est prévu pour alerter lutilisateur de la présence dinstructions importantes dans la littérature accompag-nant lappareil en ce qui concerne lopération et la maintenance de cet appareil. This lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated dangerous voltage within the products enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Ce symbole déclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter lutilisateur de la présence dun « voltage dangereux » non-isolé à proximité de lenceinte du produit qui pourrait être dampleur suffisante pour présenter un risque de choque électrique. IMPORTANT SAFETY INSTRUCTIONS safety-4v8 - April 14/2011 CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. THIS DEVICE IS FOR INDOOR USE ONLY!FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS Instructions pertaining to a risk of fire, electric shock, or injury to a person Read Instructions: The Owners Manual should be read and understood before operation of your unit. Please, save these instructions for future reference and heed all warnings. Clean only with dry cloth. Packaging: Keep the box and packaging materials, in case the unit needs to be returned for service. Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or moisture. Do not use this apparatus near water! Warning: When using electric products, basic precautions should always be followed, including the following: Power SourcesYour unit should be connected to a power source only of the voltage specified in the owners manual or as marked on the unit. This unit has a polarized plug. Do not use with an extension cord or receptacle unless the plug can be fully inserted. Precau- tions should be taken so that the grounding scheme on the unit is not defeated. An apparatus with CLASS I construction shall be connected to a Mains socket outlet with a protective earthing ground. Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable. HazardsDo not place this product on an unstable cart, stand, tripod, bracket or table. The product may fall, causing serious personal injury and serious damage to the product. Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product. Follow the manufacturers instructions when installing the product and use mounting accessories recommended by the manufacturer. Only use attachments/accessories specified by the manufacturer Note: Prolonged use of headphones at a high volume may cause health damage on your ears. The apparatus should not be exposed to dripping or splashing water; no objects filled with liquids should be placed on the apparatus. Terminals marked with the lightning bolt are hazardous live; the external wiring connected to these terminals require installation by an instructed person or the use of ready made leads or cords. Ensure that proper ventilation is provided around the appliance. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat. No naked flame sources, such as lighted candles, should be placed on the apparatus. Power CordDo not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be damaged. Protect the power cord from being walked on or pinched particularly at plugs. If the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect this apparatus from the AC Mains, disconnect the power supply cord plug from the AC receptacle. The mains plug of the power supply cord shall remain readily operable.Unplug this apparatus during lightning storms or when unused for long periods of time. ServiceThe unit should be serviced only by qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped. AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,NENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE REPARABLE PAR LUTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR LENTRETIENT CE PRODUIT EST POUR LUSAGE Ã- LINTÉREUR SEULEMENT Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant lopération de votre appareil. Conservez. Gardez S.V.P. ces instructions pour consultations ultérieures et observez tous les avertissements. Nettoyez seulement avec le tissu sec. Emballage: Conservez la boite au cas ou lappareil devait être retourner pour réparation. Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. Nutilisez pas cet appareil près de leau! Attention: Lors de lutilisation de produits électrique, assurez-vous dadhérer à des précautions de bases incluant celle qui suivent: AlimentationLappareil ne doit être branché quà une source dalimentation correspondant au voltage spécifié dans le manuel ou tel quindiqué sur lappareil. Cet appareil est équipé dune prise dalimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins quil soit possible dinsérer complètement les trois lames. Des précautions doivent êtres prises afin deviter que le système de mise à la terre de lappareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale dalimentation avec connexion intacte de mise à la masse. Lorsquune prise de branchement ou un coupleur d'appareils est utilisée comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse. RisqueNe pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. Lappareil pourrait tomber et blesser quelquun ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer lappareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences néfastes sur la santé sur vos oreilles. . Il convient de ne pas placer sur lappareil de sources de flammes nues, telles que des bougies allumées. Lappeil ne doit pas être exposé à des égouttements deau ou des éclaboussures et quaucun objet rempli de liquide tel que des vases ne doit être placé sur lappareil. Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à linstallation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la\ chaleur. Les dispositifs marqués dune symbole déclair sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés. Cordon dAlimentationNe pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon dalimentation. Une prise polarisée dispose de deux lames dont une plus large que lautre. Une prise avec tige de mise à la masse dispose de deux lames en plus dune troisième tige qui connecte à la masse\ . La lame plus large ou la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si elle nest pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez dendommager le cordon dalimentation. Protégez le cordon dalimentation. Assurez- vous quon ne marche pas dessus et quon ne le pince pas en particulier aux prises. NUTILISEZ PAS LAPPAREIL si le cordon dalimentation est endommagé. Pour débrancher complètement cet appareil de lalimentation CA principale, déconnectez le cordon dalimentation de la prise dalimentation murale. Le cordon dalimentation du bloc dalimentation de lappareil doit demeurer pleinement fonctionnel. Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes. ServiceConsultez un technicien qualifié pour lentretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple si le cordon dalimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à lintérieur ou des objets sont tombés dans l'appareil, si l'appareil a ét\ é exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé. S2125A

Page 2

LP-LED2 Parts List 11/8/2012 YS No. DescriptionQty. YS No. Description Qty. 6408 GRN 3MM LED 1V9 5MA FROSTED 17998 0W750 0R 1% 2010 SMT JMP 86 6481 0.5A 60 PTC CURRENT LIMITER 17747 0W125 0R06 1% 1206 SMT RES 8 5267 100U 25V 20%CAP T&R RAD .2EL 37739 0W250 1R 5% 1206 SMT RES 4 4527 ROT GRY HOR 20MM 4BIT ENCODER P31 37821 0W125 10R0 1% 0805 SMT RES 10 4526 _10K TRIM POT 6MM TOP ADJ RAD 58000 1W000 39R 5% 2512 SMT RES 3 706 1/2"X48"X250' DURABUBBLE 187854 0W125 47R 5% 0805 SMT RES 2 8521 RUBBER BUMPER WITH WASHER VERYSMALL 67853 0W250 100R 5% 1206 SMT RES 4 9022 MODIFIED SPK STAND ADAPTOR METALBL K 1 8011 2W000 680R 1% 2512 SMT RES 2 3489 CLIP 250X032 18-22AWG DISCO/INSL 37740 0W125 698R 1% 0805 SMT RES 2 3601 RING TERMINAL 16AWG WIRE & #8 SCREW 27621 0W100 1K0 1% 0805 SMT RES 18 3602 RING TERMINAL 18AWG WIRE & #8 SCREW 37676 0W100 2K0 1% 0805 SMT RES 13 3922 XLR FEML PCB MT HORZ THIN SNAP-IN 17860 0W125 4K7 5% 0805 SMT RES 7 3923 XLR MALE PCB MT HORZ MTHOLE-V SNA P 1 7861 0W125 10K 5% 0805 SMT RES 10 2357 4 CIR XH-HEADER RA 0.098IN 17683 0W100 20K0 1% 0805 SMT RES 2 3073 PATCH 3 22AWG 29.0 4PIN CONNECTOR 27862 0W125 20K 5% 0805 SMT RES 1 8404 FAN 50 X 50MM 12CFM 24VDC 17824 0W125 47K5 1% 0805 SMT RES 2 8405 FAN 60 X 60MM 23CFM 12VDC 27864 0W125 100K 5% 0805 SMT RES 3 8696 AP-SERIES HANDLE- BARE 6061-T6 ALUM 17866 0W125 1M 5% 0805 SMT RES 1 3495 1/8" HEATSHRINK POLYOLEFIN 0.0837834 _10K 5% THERMISTOR NTC 0603 SMT 4 3810 4" NYLON CABLE TIE 77838 MMBT3904 NPN SOT-23 SMT 1 4018 10 CIR WAFER DIL VT 0.1 17743 FDFS6N754 MFET & SCHTKY SMT 10 4164 2 PIN .2 POWER PIN HEADER RA 17839 IRF9530NS PCH MFET D2PAK SMT TS 1 4165 2 PIN LOCK HEADER .100" VERT TIN KK 17960 NTS4409N NCH MFET SOT323 SMT 1 4161 2X2 3 MM MICRO MATE-N-LOK HEADE R 2 4088 IEC POWER V-LOCK INLET 1 8636 BUTTON 230X465 RND FLAT BLK (3425) 18505 4-40 X 1/2" HEX SPACER ALUMINUM 2 8653 LOW PROFILE POINTER AT 12 KNOB 33859 1/2 PLASTIC HEX SPACER #4 3 2364 HEYCO LOCKIT STRAIN RELIEF 1852 48925 #4 INTERNAL TOOTH LOCKWASHER 2 8701 4-40 KEPS NUT ZINC 28485 #6 SPLIT WASHER ZINC 2 8800 6-32 KEPS NUT ZINC 18817 #10 FLAT WASHER FOR 3/16" BOLT 4 9053 10-32 PEMNUT PL-032ZI 43425 DPDT PUSH SW PCMT BREAK B4 MAKE 1 8079 3/8-16 NYLON INSERT LOKNUT ZINC CLR 2 8842 #4 X 5/16 PAN QUAD TYPE A JS500 BLK 4 8826 4-40 X 3/16 FLAT PHIL U/C TRILOB ZC 2 9001 4-40 X 5/16 PAN PH MS ZN C/W STARWA 9 8742 4-40 X 3/8 PAN PH TAPTITE JS500 5 9042 4-40 X 1/2 PAN PH MS ZINC CLEA R 2 8832 6-32 X 1/4 PAN PH TAPTITE JS500 4 8801 6-32 X 3/8 PAN PH TAPTITE JS500 15 8829 6-32 X 3/8 FLAT PH TAPTITE BO#C HEA 24 8828 6-32 X 3/4 PAN PH TAPTITE JS500 4 8809 10-32 X 1/4 PAN PH TAPTITE JS500 4 8749 10-32 X 1/2 QDX PH TAPTITE JS500 12 8868 10-32 1/2" FLAT PH 82' CS TT JS500 4 7730 __2.2UH COIL SMT 2 7941 __8.2UH COIL 1210 SMT 1 7731 _68.0UH COIL SMT 8 8108 120.0UH COIL A67 0R4 SMT 1 7732 220.0UH COIL SMT 4 7925 _22P 50V 5%CAP 0805 SMT NPO 2 7931 270P 50V 5%CAP 0805 SMT NPO 4 7693 __1N 50V 5%CAP 0805 SMT NPO 5 7741 __2N2 50V 10%CAP 0805 SMT X7R 1 7779 __2N2 50V 10%CAP 0603 SMT COG 2 7874 _10N 50V 5%CAP 1206 SMT NPO 1 7613 100N 25V 10%CAP 0805 SMT X7R 5 7767 100N 16V 10%CAP 0603 SMT X7R 18 7875 100N 100V 10%CAP 1206 SMT X7R 8 7954 330N 16V 10%CAP 0603 SMT X7R 1 7736 470N 50V 10%CAP 1206 SMT CER 4 7778 470N 10V 10%CAP 0603 SMT X5R 10 7734 __1U0 50V 10%CAP 1206 SMT CER 12 7735 __4U7 50V 10%CAP 1210 SMT CER 8 7738 _10U0 16V 10%CAP 1206 SMT X7R 2 7969 _10U 10V 20%CAP 0805 SMT Y5V 3 7742 B0540 SOD123 SMT SCHTKY 4 7848 MURA240T3 400V 2A 403D SMT 1 7892 SMBJ26A 26V0 600W DIODE UNIDIR SMT 8 7893 MBRA340T3 40V 3A 403D SMT 1 7947 BAS21DW5T1 250V 200MA SMT 2 8086 MMQA27V 27V 24W QUADUNIDIR SMT 2 7620 MMBZ5227B 3V6 0W35 5% SMT ZEN 2 7520 BZX84B5V1 5V1 0W2 SOT-23 SMT ZEN 2 7996 SMAZ10-13-F 10V0 1W0 10% SMT ZEN 3 7754 FERRITE BEAD 1A5 26R SMT 1206 9 7890 LM2671 3V3 REG 0A5 SMT SO8 1 7661 LM393D DUAL COMPARATOR SMT SO-8 1 7948 SN74AHC138DR 3TO8 DECOD SMT IC 1 7959 QUAD TRI-STATE BUFFER SMT SOIC14 1 7989 CY8CLED04G01 LED DRIVER SMT IC 2 7946 TLV2474 QUAD OPAMP 2.8M SMT 14SOIC 1 7957 MCF52252 COLDFIRE MCTRL SMT IC 1 7999 5P 1.25MM GH VERT HEADER SM T 2 8003 3 PIN HEADER 1.5MM VER MINI SM T 2 7994 2X2 3 MM MICRO MATE-N-LOK SM T 2 7979 10W RGBW LED EMITTER SMT 8 7725 48MHZ CRYSTAL 2-PIN NX SMT 1 7882 0W25 0R 1206 SMT RES 20
