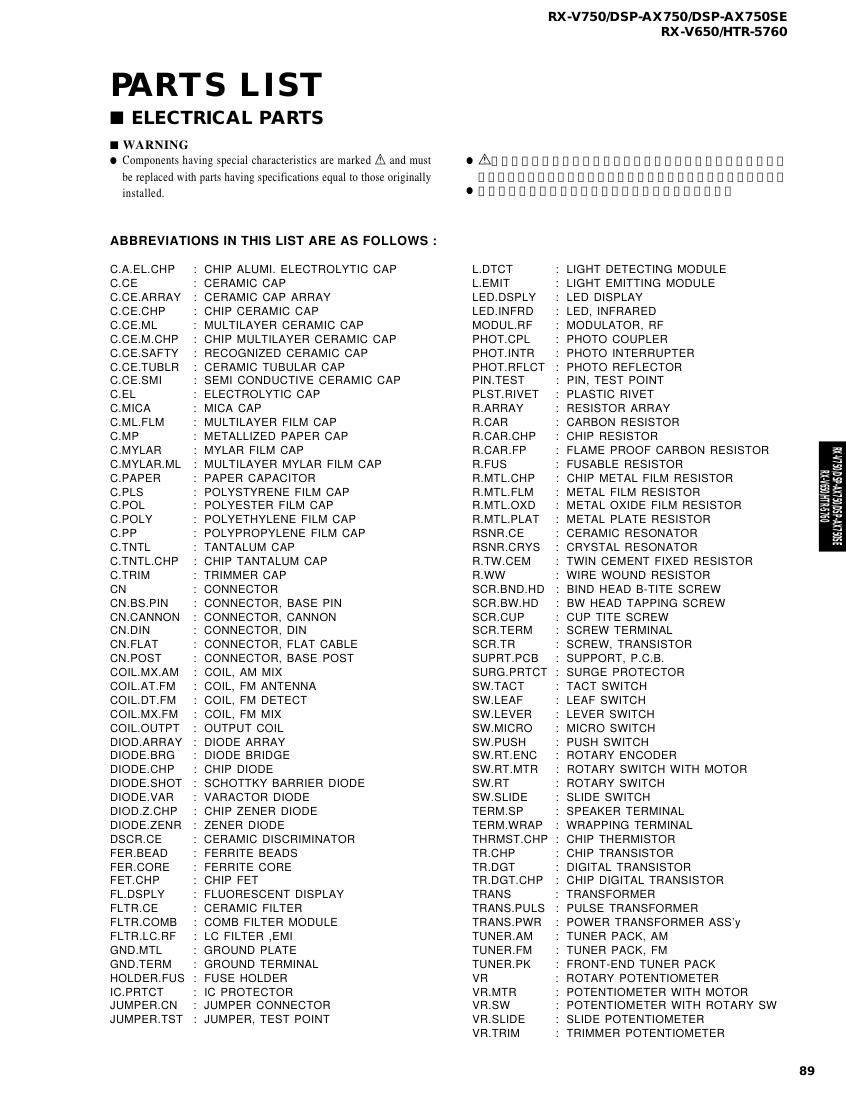

RX-V750/DSP-AX750/DSP-AX7SOSE
RX-V650/HTR-5760
PARTS LIST
I ELECTRICAL PARTS
I WARNING
o Cumpcnents having special characteristics are marked A and must 0 AI] D [I D I] I] D I] D I] I] D I] D [I D D I] D I] D I] I] D |] D [I D D
be replaced with parts having specifications equal In those originally I] I] I] D I] D D D D D D I] I] I] [I D [I D D D D D D D I] I] I] [I I] [I D
installed. 0DDDDDUDDDUDDDDDDDDDDUDDDD
ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS :
C.A.EL.CHP : CHIP ALUMI. ELECTROLYTIC CAP L.DTCT : LIGHT DETECTING MODULE
C.CE : CERAMIC CAP L.EM|T : LIGHT EMITTING MODULE
C.CE.ARRAY : CERAMIC CAP ARRAY LED.DSPLY : LED DISPLAY
C.CE.CHP : CHIP CERAMIC CAP LED.|NFRD : LED, INFRARED
C.CE.ML : MULTILAYER CERAMIC CAP MODUL.RF : MODULATOR, RF
C.CE.M.CHP : CHIP MULTILAYER CERAMIC CAP PHOT.CPL : PHOTO COUPLER
C.CE.SAFTY : RECOGNIZED CERAMIC CAP PHOT.|NTR : PHOTO INTERRUPTER
C.CE.TUBLR : CERAMIC TUBULAR CAP PHOT.RFLCT : PHOTO REFLECTOR
C.CE.SM| : SEMI CONDUCTIVE CERAMIC CAP PIN.TEST : PIN, TEST POINT
C.EL : ELECTROLYTIC CAP PLST.RIVET : PLASTIC RIVET
C.M|CA : MICA CAP R.ARRAY : RESISTOR ARRAY
C.ML.FLM : MULTILAYER FILM CAP R.CAR : CARBON RESISTOR
C.MP : METALLIZED PAPER CAP R.CAR.CHP : CHIP RESISTOR
C.MYLAR : MYLAR FILM CAP R.CAR.FP : FLAME PROOF CARBON RESISTOR $2
C.MYLAR.ML : MULTILAYER MYLAR FILM CAP R.FUS : FUSABLE RESISTOR g
C.PAPER : PAPER CAPACITOR R.MTL.CHP : CHIP METAL FILM RESISTOR 3-2:
C.PLS : POLYSTYRENE FILM CAP R.MTL.FLM : METAL FILM RESISTOR g;
C.POL : POLYESTER FILM CAP R.MTL.CXD : METAL OXIDE FILM RESISTOR a;
C.POLY : POLYETHYLENE FILM CAP R.MTL.PLAT : METAL PLATE RESISTOR 5;
C.PP : POLYPROPYLENE FILM CAP RSNR.CE : CERAMIC RESONATOR g
C.TNTL : TANTALUM CAP RSNR.CRYS : CRYSTAL RESONATOR "'
C.TNTL.CHP : CHIP TANTALUM CAP R.TW.CEM : TWIN CEMENT FIXED RESISTOR
C.TRIM : TRIMMER CAP R.WW : WIRE WOUND RESISTOR
CN : CONNECTOR SCR.BND.HD : BIND HEAD B-TITE SCREW
CN.BS.P|N : CONNECTOR, BASE PIN SCR.BW.HD : BW HEAD TAPPING SCREW
CN.CANNON : CONNECTOR, CANNON SCR.CUP : CUP TITE SCREW
CN.D|N : CONNECTOR, DIN SCR.TERM : SCREW TERMINAL
CN.FLAT : CONNECTOR, FLAT CABLE SCR.TR : SCREW, TRANSISTOR
CN.POST : CONNECTOR, BASE POST SUPRT.PCB : SUPPORT, P.C.B.
COIL.MX.AM : COIL, AM MIX SURG.PRTCT : SURGE PROTECTOR
COIL.AT.FM : COIL, FM ANTENNA SW.TACT : TACT SWITCH
COIL.DT.FM : COIL, FM DETECT SW.LEAF : LEAF SWITCH
COIL.MX.FM : COIL, FM MIX SW.LEVER : LEVER SWITCH
COIL.OUTPT : OUTPUT COIL SW.M|CRO : MICRO SWITCH
DIOD.ARRAY : DIODE ARRAY SW.PUSH : PUSH SWITCH
DIODE.BRG : DIODE BRIDGE SW.RT.ENC : ROTARY ENCODER
DIODE.CHP : CHIP DIODE SW.RT.MTR : ROTARY SWITCH WITH MOTOR
DIODESHOT : SCHOTTKY BARRIER DIODE SW.RT : ROTARY SWITCH
DIODE.VAR : VARACTOR DIODE SW.SL|DE : SLIDE SWITCH
DIOD.Z.CHP : CHIP ZENER DIODE TERM.SP : SPEAKER TERMINAL
DIODE.ZENR : ZENER DIODE TERM.WRAP : WRAPPING TERMINAL
DSCR.CE : CERAMIC DISCRIMINATOR THRMST.CHP : CHIP THERMISTOR
FER.BEAD : FERRITE BEADS TR.CHP : CHIP TRANSISTOR
FER.CORE : FERRITE CORE TR.DGT : DIGITAL TRANSISTOR
FET.CHP : CHIP FET TR.DGT.CHP : CHIP DIGITAL TRANSISTOR
FL.DSPLY : FLUORESCENT DISPLAY TRANS : TRANSFORMER
FLTR.CE : CERAMIC FILTER TRANS.PULS : PULSE TRANSFORMER
FLTR.COMB : COMB FILTER MODULE TRANS.PWR : POWER TRANSFORMER ASSy
FLTR.LC.RF : LC FILTER ,EMI TUNER.AM : TUNER PACK, AM
GND.MTL : GROUND PLATE TUNER.FM : TUNER PACK, FM
GND.TERM : GROUND TERMINAL TUNER.PK : FRONT-END TUNER PACK
HOLDER.FUS : FUSE HOLDER VR : ROTARY POTENTIOMETER
IC.PRTCT : IC PROTECTOR VR.MTR : POTENTIOMETER WITH MOTOR
JUMPERCN : JUMPER CONNECTOR VR.SW : POTENTIOMETER WITH ROTARY SW
JUMPER.TST : JUMPER, TEST POINT VR.SLIDE : SLIDE POTENTIOMETER
VR.TRIM : TRIMMER POTENTIOMETER
89
