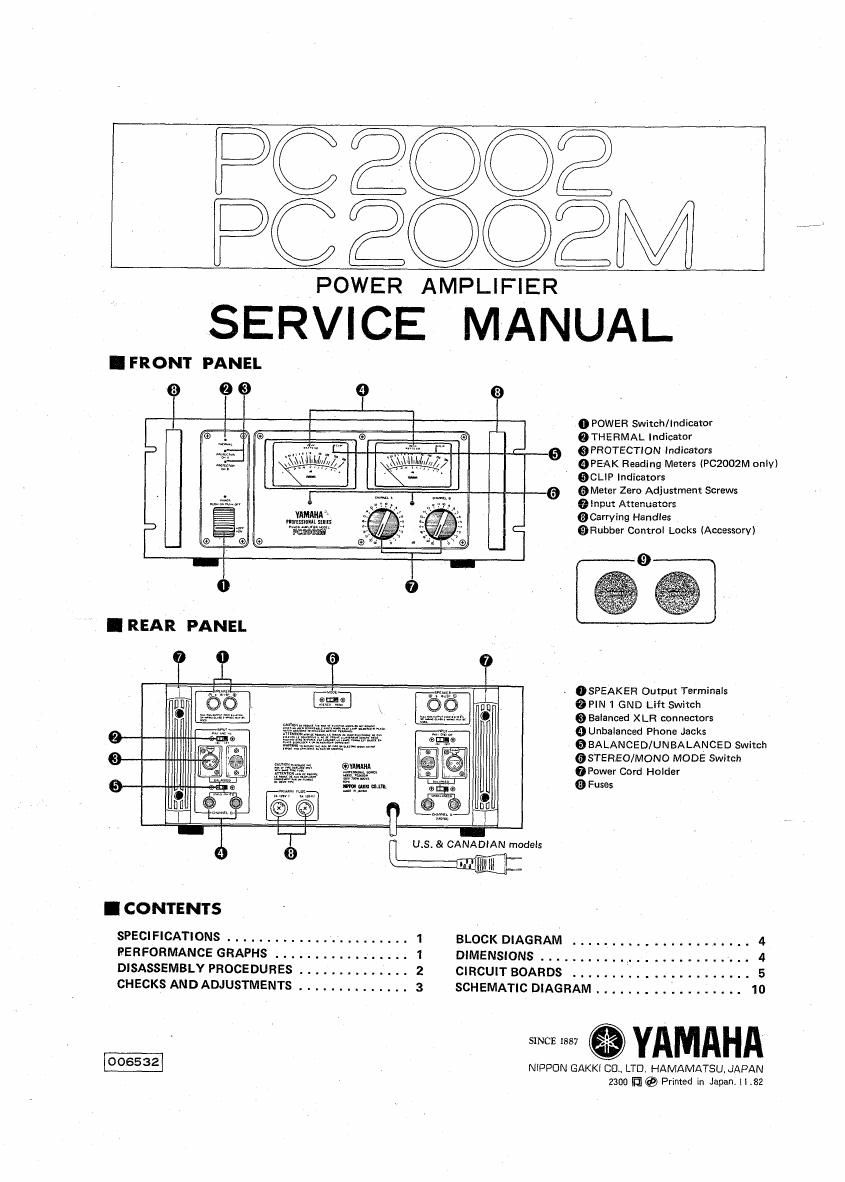

POWER AMPLIFIER
SERVICE MANUAL
I FRONT PANEL
0 POWER Switch/Indicator
OTHERMAL Indicator
ePROTECTION lndicatars
QPEAK Reading Meters (PCZOOZM only)
OCLIP Indicators
@Meter Zero Adjustment Screws
alnput Attenuators
QCarrying Handles
fiRubber Control Locks (Accessory)
0
I REAR PANEL
P-a
, OSPEAKER Output Terminals
FDU GPIN 1 GND Lift Switch
0 9 Balanced XLR connectors
0 0 Unbalanced Phone Jacks
OBALANCED/UNBALANCED Switch
@ @STEREO/MONO MODE Switch
0Power Cord Holder
9 Fuses
a A
T II ,
' L; Li
0 ' U.S. & CANADIAN models
L--tmlllllll 7
I CONTENTS
SPECIFICATIONS .................. 1 BLOCK DIAGRAM ...................... 4
PERFORMANCE GRAPHS ............. 1 DIMENSIONS .......................... 4
DISASSEMBLY PROCEDURES .............. 2 CIRCUIT BOARDS ...................... 5
CHECKS AND ADJUSTMENTS .............. 3 SCHEMATIC DIAGRAM ......... ........ 10
YAMAHA
NIPPON GAKKl ca. LTD. HAMAMATsu, JAPAN
2300 fl @ Printed in Japan. I I .82
PC2002/ PC2002M
I SPECIFICATIONS
POWER OUTPUT LEVEL
Continuous average sine wave power with less than
0.05% THD. 20 HZ to 20 kHz.
Stereo, 3 ohms .............. 240W + 240W
Mono, 16 ohms . V . . 480W
Mono, 8 ohms . 700W
FREQUENCY RESPONSE
10Hzto 50kHz,80hms,1W ............. 5
TOTAL HARMONIC DISTORTION -°-5dB
Stereo 8 ohms 120W
Menu 16 ohms 240W
1 kHz .......... Less than 0.003%
20 to 20 kHz . . Less than 0.007%
Mono 8 ohms 350W
20 to 20 kHz ......... l ...... Less than 0.01 %
INTER MODULATION DISTORTION
70 Hz 7 kHz mixed 4 :1
Stereo 8 ohms, 120W
Mono 16 ohms, 240W .....
INPUT SENSITIVITY
Input level which produces 100W output into 3 ohms
.0 dB (0.775 V rms)
. Less than 0.61%
. Less than 0.01%
INPUT MPEDA CE
Balanced and unbalanced inputs, maximum
attenuator setting .................. 25 kohms
8-OHM DAMPING FACTOR
1 kHz ..................... Greater than 350
20 to 20 kHz ................. Greater than 200
SIN RATIO
Input shorted at @12.47 kHz .............. 110 dB
lnputshorted at @lHFA ................. 115 dB
SLEW RATE
Stereo 8 ohms .................... 60 V/usec
Mono160hms QOV/usec
CHANNEL SEPARATION
8 ohms 120W
1 kHz ....... - ................... 95 dB
_8 ohms 120W
20 to 20 kHz ...................... 80 dB
RELAY MUTING TIME +2
From pow2r on ...................... 4 sec
INDICATORS -1
Power ON ......... , LED
Protection (Relav OFF). . LED '
Thermal Overload (85 +5 degrees C) . . . . LED
Clipping (2% THD) ................... LED
Peak Power Meters (PCZOOZM only)
..... -50 dB to +50 dB range 0 dB = 100W into 8 ohms
FRONT PANEL CONTROLS v
Power Switch _ , .1. . . .
Input Attenuators (one per hannel)
22 detent positions in -1 dB steps
,,_1 -1..~20,°°)
REAR PANEL CONTROLS/CONNECTORS
Mode switch ................. STEREO/MONO
Pin 1 GND Switch (XLR connectors) ........ ONIOFF
Balanced/Unbalanced Switch
....... BALANCED (XLFIVUNBALANCED (PHONE)
POWER REQUIREMENTS
Push-ON/Push-OFF
U .5 SI CANADIAN models .......... ACIZOV 60 Hz
GENERAL Model .......... AC220/240V, 50/60 Hz
DIMENSIONS
(WxDxH) ......... ,.., 480x413x183mrn
(18 -7/8 x16<1l4 x 7-1/4")
WEIGHT
PC2002 . . . . . 20 kg (44 pounds)
PCZOOZM . . . . 20.5 kg (45 pounds)
All specifications subject 20 change without notice.
.PERFORMANCE GRAPHS(STEREO MODE)
0 Frequencv Response
EEspousE
w a: w Ioo m 500 I. 2n n lck m mom
FREQUENCY
0 T.H.D. vs Frequency
In :0 so Inc we sea [I 2. El m m .50le1)
FREQUENCY
0 T.H.D. vs Output Power (Single channel driven)
0.. oz 05 I 2 5 lo :0 so I00 zoo 5mm
ouYPuYPOWER
O T.H.D. vs Output Power (Both channels driven)
m
5 lo 20
ourpurvowzn
so I00 :00 wolw)
