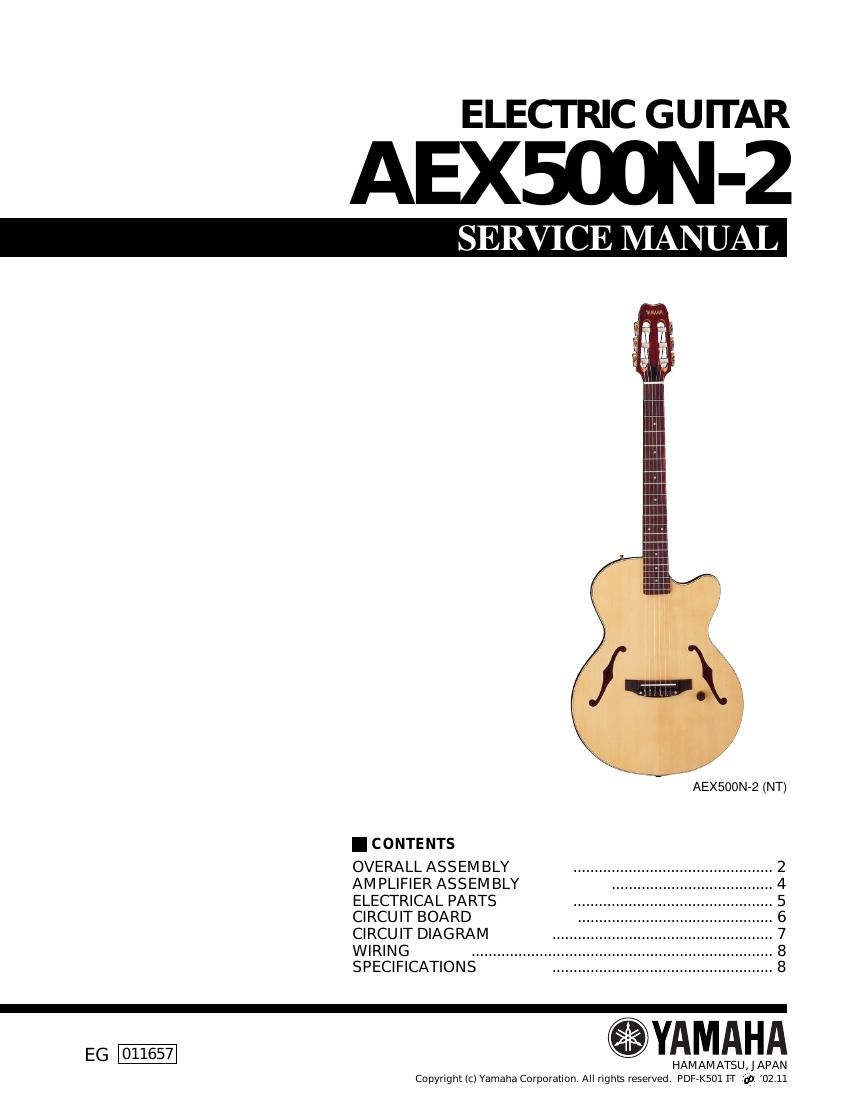

Yamaha aex500n 2 service manual
This is the 8 pages manual for yamaha aex500n 2 service manual. Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com .
Download PDF
Extracted text from yamaha aex500n 2 service manual (Ocr-read)
Page 1
AEX500N-2
2
OVERALL ASSEMBLY
E01
MASTER VOLUME : B20KW
A01
D01
E02
E03 E04
E05
E10 E11
E16
E21
E27
E26
E25
E24
E23
E22
E19 E20
E32
E33 E34
E35
F01 F02
F03
F03a
F03b
F04 F05
F13 F14
F15 F16 F17
G01 G02 G03
A01a
A seal is attached
on the rear of the neck.
AEX500N-2
E32
E33 E34
Page 2
AEX500N-2
3
REF NO. PART NO. DESCRIPTIONREMARKS QTY
: New PartsRANK: Japan only *
*
*
*
RANK OVERALL ASSEMBLY AEX500N-2
A01 Neck Assembly
A01a Seal(QC59600)
D01 Body
E01 Tuning Machine Assembly RM1258 (Gold) 1set
E02 Round Head Wood Screw 2.1X8 (Brown) 8 01
E03 Nut Urea 43mm (Ivory) 02
E04 Rod Cover Black02
E05 Oval Head Wood Screw 2.1X10 (Black) 3 01
E10 Neck Joint Bushing Black404
E11 Oval Head Tapping Screw 4.0X45 (Black) 4
E16 Bridge
E19 Oval Head Wood Screw 2.4X16 (Chrome) 2 01
E20 Cap M5.0 (White)201
E21 Bridge Saddle Urea 75X3X9.5 Ivory 02
E22 String CG S11 1 (QA33300)
E23 String CG S12 2 (QA33310)
E24 String CG S13 3 (QA33320)
E25 String CG S14 4 (QA25310)
E26 String CG S15 5 (QA25320)
E27 String CG S16 6 (QA25330)
E32 End Pin ST-type (Gold) 2 02
E33 Oval Head Wood Screw 3.0X25 (Gold) 2
E34 Spacer Felt Black201
E35 Wood Knob Assembly M19 H=17.5 MASTER VOLUME 04
F01 Pre-amplifier Assembly
F02 Oval Head Wood Screw 2.7X13 (Black) 2 03
F03 Electrical Unit (Jack&Vol)(QC39950)
F03a Variable Resistor B20K ohm MASTER VOLUME 04
F03b Jack03
F04 Box for Dry Cell with Battery Cord 04
F05 Pan Head Tapping Screw 3.0X8 (Black) 2
F13 Jack Panel05
F14 Oval Head Wood Screw 2.7X13 (Black) 2 03
F15 Hexagonal Nut 9S (Chrome)01
F16 Flat Washer 9S (Chrome)01
F17 Toothed Lock Washer 9S301
G01 Piezo Pickup Assembly Monaural (HP-637)
G02 Connector Housing X2P-XHP 2P for Pickup 01
G03 Pickup Case PU-G PU-G FG07
H01 Accessory Unit G-5 1set 08
Cord D05
Wrench #504
H02 Battery 9V Dry cell (PC10008)AAX43790
--
--
QA170300
03714060
VQ014700
VQ011800
03706220
QC205200
EN240070
QC745500
20454100
03377460
QA079400
--
--
--
--
--
--
BB802460
EN230130
VB793700
QC466500
QC741500
EB620020
--
QC259500
LB201120
QC399100
QC025000
VB518300
EB620020
LX200020
LX200010
ET800180
QC741400
LB009020
VC921600
QC354400
QA262600
AA805430
--
