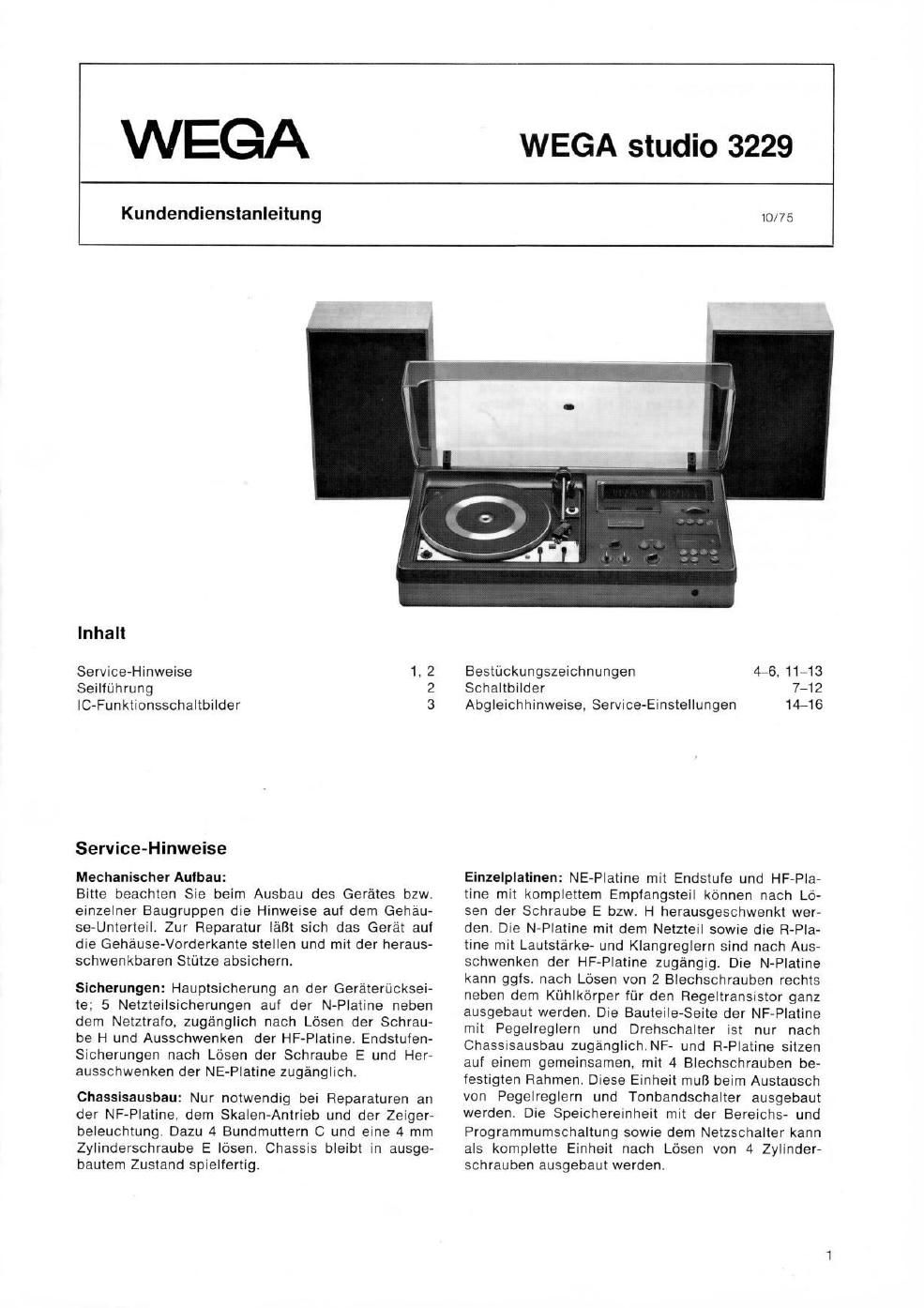

WEGA

WEGA studio 3229

Kundendienstanleitung

10/75

lnhalt

Service-Hinweise 1,
Seilfijhrung
lC-Funktionsschaltbilder

UNIV

Service-Hinweise

Mechanischer Aulbau:

Biite beachien Sie beim Ausbau des Gerétes bzw.
einzelner Baugruppen die Hinweise auf dem Geh-˜au-
se-Unterieil. Zur Reparatur [58! sich das Gerét auf
die Geh'ause-Vorderkante stellen und mit der heraus-
schwenkbaren Stutze absichern.

Sicherungen: Haupisicherung an der Geréiteriicksei»
ie; 5 Neizteilsicherungen auf der N-Platine neben
dem Neiztraio. zugénglich nach Lésen der Schrau~
be H und Ausschwenken der HF-Platinei Endstufen-
Sicherungen nach Lbsen der Schraube E and Her4
ausschwenken der NE-Platine zugénglich.

Chassisausbau: Nur notwendig bei Reparaiuren an
der NF-Plaiine. dem Skalen-Antrieb und der Zeiger-
beleuchtung. Dazu 4 Bundmuttern C und eine 4 mm
Zylinderschraube E Ibsen. Chassis bleibt in ausge-
bautem Zustand spielfertig-˜

4-6-˜ 11713

BestUckungszeichnungen
Schaltbilder 7712

Abgleichhinweise. Service-Einstellungen 14716

Einzelplalinen: NE tine mit kompienem Empfangsteil k6nnen nach L6-
sen der Schraube E bzw. H herausgeschwenkt wer-
den Die N-Platine mit dem Netzieii sowie die R-Pla-
tine mil Lautst-˜arke. und Klangregiern sind nach Aus-
schwenken der HF-Plaline zugéngig. Die N-Piatine
kann ggfs. nach Lbsen von 2 Blechschrauben rechts
neben dem KïŹhlkĂ©rper fijr den Regeltransisior ganz
ausgebaut werden. Die Bauieile-Seiie der NF«P|atine
mii Pegelreglern und Drehschaller ist nur nach
Chassisausbau zugénglichNF- und R-Platine sitzen
aui einem gemeinsamen, mit 4 Blechschrauben be-
festigten Rahmeni Diese Einheit muB beim Austausch
von Pegelreglern und Tonbandschalter ausgebaut
werden. Die Speichereinheit mii der Bereichs- und
Programmumschaltung sowie dem Netzschalter kann
als kompleïŹ‚e Einheit nach LĂ©sen von 4 Zylinder-
schrauben ausgebaut werden.
