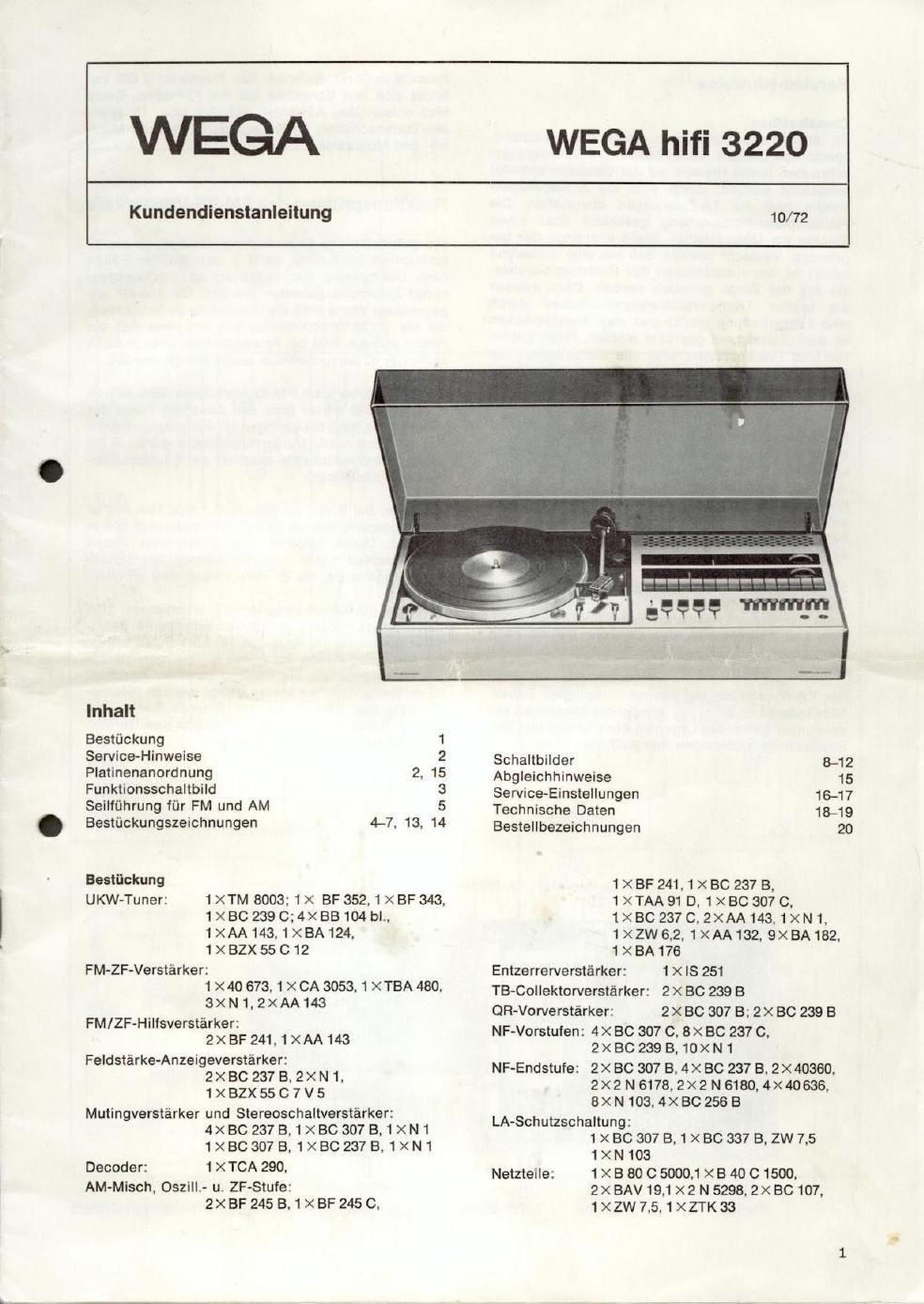

wega 3220 service manual

Extracted text from wega 3220 service manual (Ocr-read)


Page 2

Service-Hlnweise

Chassluulbau

Zu ailen Reparaturarbeiten sollte das komplette.
spieiienige Chassis nach Losen der 6 Befestigungs-
schrauben (siehe Hinweis auf der Chassisunterseite)
ausgebaut werden. Zuvor sind die Schieberegler-
knépfe und die TA-Zuleitungen abzuziehen. Die
Plattenspieler-Netzzuleitung geschieht iiber einen
Stacker am Motorschalter. Wenn allerdings der be-
griindete Verdacht besteht. daE nur eine Sicherung
defekt ist. kann stattdessen das Plattenspielerchas-
sis aus der Zarge gehoben werden. Dazu miissen
die beiden Transportsicherungsschrauben durch
sine Léngsdrehung geiost und zum Ausschwenken
an den Chassisrand gedriickt warden. Nach Entfer-
nen des Piattenspielers sind alle Sicherungen von
Netzteil und Endstuten zugénglich: die Hauptsiche-
rung in der Netzzuleitung erreichen Sie direki auf
der Unterseite des Gerfites.

NF-Endverslirker und DIoden-Umschlltung

Die NF-Treiber liegen hinter der Hartpapierfiihrungs-
wanne ffir die Skalenbeieuchtung. die fibrige Schai-
tung ist zugénglich. nachdem der gesamte AM-FM-
Abstimmblock nach Losen von 4 Blechschrauben
entfernt und nach links herausgeschwenkt wird
Bitte achten Sie auf die kurzen Zuleitungen zum
AM-Drehko.

All-Tall, FMZF-Vemfirker

DieEund Platine sitzt vor dem Tastenschalter
unter der Be ienungseinheit (NF-Regler. Stationsta-
sten und lnstrumente). Die gesamte Einheit kann
nach Losen von 5 Blechschrauben abgehoben wer-
den.

Der Kennbuchstabe aui den rot hinterlegten Schalt-
bild-Gruppen. z. BIZ] erméglicht zusammen mit
dem unten stehenden Lagepian der Platinen und den
Bestiickungszeichnungen das Auffinden eines jeden

' do/res-Vorverst. TA

Platine

UKW-Turner

Bauteiis im Geréit. Beispiel: Der Transistor T660 be
iindet sich Iaut Schaitbild auf der FI-Piatine. Diese
sitzt entspr. den Ansichten auf 8.2 bzw. 15 direkt
am Tastenschalter; T660 liegt dort zwischen Moni-
tor- und Monotaste.

Funktionsprfifung des FM-ZF-Verstfirkers

Die grundsétzliche Entscheidung dariiber. ob ein iC
funktioniert oder nicht, kann in den meisten Féllen
nach Uberpriifung der abgeblockten Betriebsspan-
nungs-Zufiihrung getroffen werdent Die hiertflr an-
gegebenen Werte sind als Mitteiwerte zu betrachten.
die bis i 25% schwanken kénnen. ohne daB sin
Fehler vorliegt. Ersi bei Abweichungen fiber t 50%
sollte der IC versuchsweise ausgetauscht werden.

Daneben is! bei dem FM-ZF-Verstérker TBA 480 zu
beachten, daB dieser fiber den AnschluB 1 von der
Muting-Schaltung bei genngen HF-Eingangsspannun-
gen gesperrt wird. (Ansprechschwelle durch R149
auf der Geratestilckseite oberhalb der Lautsprechar-
buchsen einsteiibar)

Kontrolie: Bei 0 Volt am AnschluB 1 des TBA 480 ist
dieser gesperrt, bei 1.5 Volt (Schaltspannung) mil in
Funktion. Durch Entiernen der Drahtbriicke neben
dem AnschluB 1 des TBA 480 werden alle Schalt-
stuien abgetrennt. die ZF-Verstérkung muB arbeiten.

A'hnliches gilt an den integrierten Stereodecoder TCA
290: Betrfigt die von der Stereo-Schaltstufe beein
fluBte Spannung am Anschlufl 13 1.5 Volt, so eriolgt
nur Monowiedergabe, bei 0 Volt ist dagegen Stereo-
betrieb ireigegeben. Zur Priitung kann der AnschiuB
13 vorflbergehend an Masse geiegt werden (Stereo-
betrieb). Die Einsteiiung der Stereoschwelle ge-
schieht durch R155 an der Ruckseite des Gerétes
oberhalb der Lautsprecherbuchsen.

E NF-Endstufe

Abstimm-
einheit

-Piatine

Bedienungseinheit mit EI Platine.

darunter: und a -Platine
