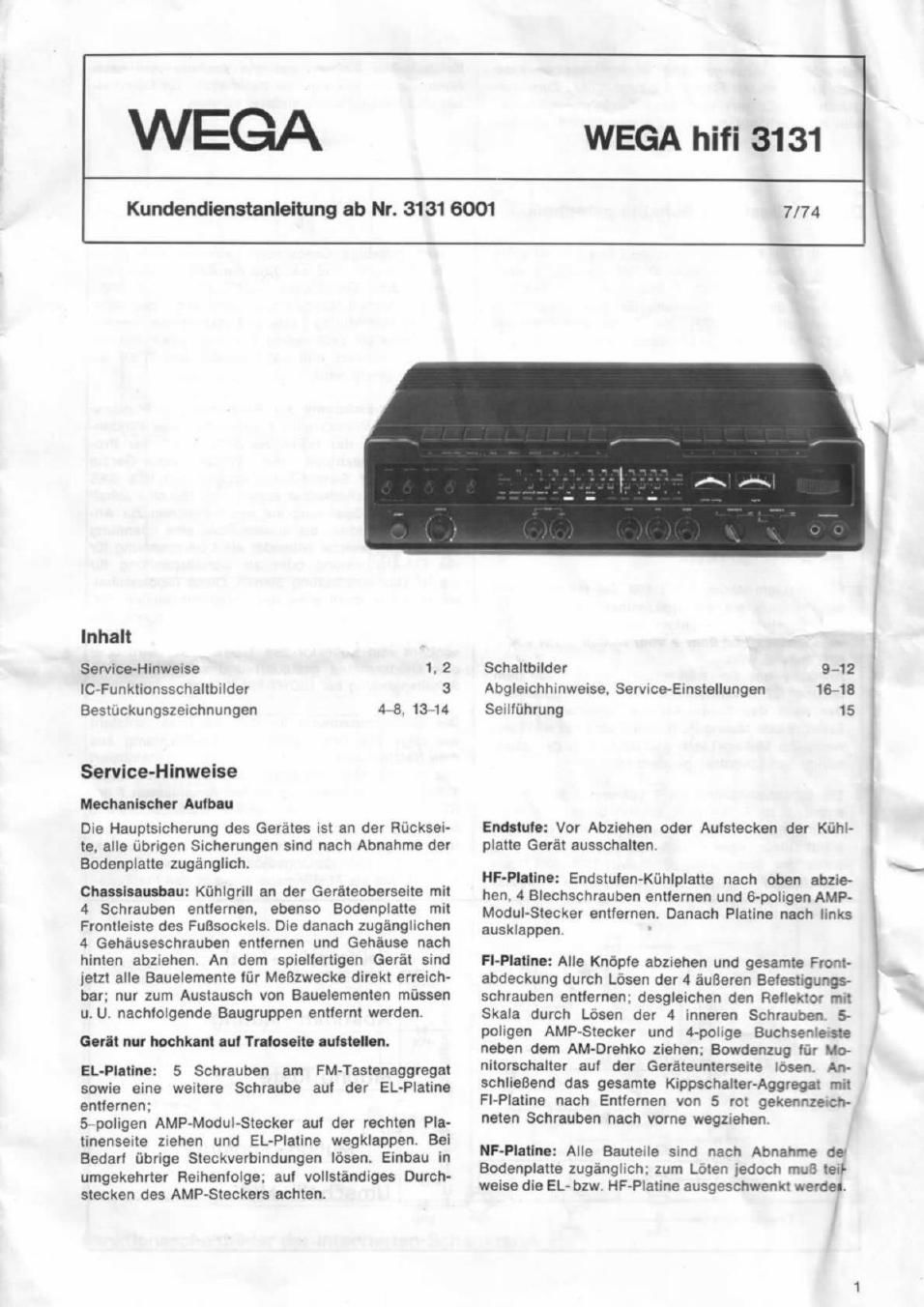

Page 1

WEGA

WEGA hifi 3131

Kundendienstanleitung ab Nr. 3131 6001

7/74

lnhalt
ServicecHinweise 1. 2
ICAFunklionsschallbilder 3

Besluckungszeichnungen 4A8. 13-14

Service-Hinweise

Mechanllchev Autbau

Die Hauptsicherung des Gerates ist an der RUcksei-
te. alle Ubngen Sucherungen sind nach Abnahme der
Bodenplatte zugénglich.

Chauluusbau: Kahlgrill an der Geréteoberseite mi!
4 Schrauben entfernen, ebenso Bodenplaue mi!
Fronlleisle des Fuflsockels. Die danach zugénglichen
4 Geh'auseschrauben enlfemen und Gehéuse nach
hinten abziehen, An dem spielfenigen Gerél sind
jetzt alle Bauelemente fur MeBzwecke direkl erreich-
bar; nur zum Austausch von Bauelementen mfissen
u. U nachtolgende Baugruppen entterm werden.

Gull nu! hochk-nl aul Trlloum Iuhlollon.

EL-Plltlne: 5 Schrauben am FM-Tastenaggregat
sowie eine weitere Schraube auf der EL-Platine
entternen;

&po|igen AMP-ModuI-Slecker au1 der rechten Pla-
linenseite ziehen und EL-Platine wegklappen Bei
Bedari mange Sleckvevbindungen Iésen. Einbau in
umgekehrler Reihenfotge; aul vollst'a'ndiges Durch-
slecken des AMP-Slackers achten.

Schaltbilder 9-12
Abglelchhinwelse. Servme-EinsteIlungen 16-18
Selllflhrung 15

Endstule: Vor Abziehen oder Auistecken der Kahl-
plane Gerét ausschalten.

HF-Placlne: Endstufen-Kflhlplane nach oben abzie-
hen. 4 Blechschrauben emlernen und 6-poligen AMP-
ModuI-Slecker emfemen Danach Platine nach links
ausklappen.

FI-Plallne: Alle Knépfe abziehen und gesamte Front-
abdeckung dutch Lasen der 4 éueeren Belestigungs
schrauben enuernen; desgleichen den Retlektor mi:
Skala durch Lésen der 4 inneren Schrauben. 5-
poligen AMP-Stacker und 4-polige Buchsenlerste
neben dem AM-Drehko ziehen; Bowdenzug var Mo-
nitorschaller an! der Geréteunlersene losen. An-
schlieBend das gesamts Kippschaller-Aggregal mi!
FI-Platine nach Entfemen von 5 rot gekennzeich-
neten Schrauben nach vorne wegziehen.

NF-Platlne: Alle Bauleile sind nach Abnahme do!
Bodenplane zugénglich: zum Lélen jedoch muB lei}
weise die EL- bzw. HF-Platine ausgeschwenkx werdel.

Page 2

BoleucMung: Anzeige- und Skalenlfimpchen sind
nach Enifernen der Froniplatte zugénglich. Zum Aus-
tausch der Zeiger~ und Instrumenten-Beleuchiung
muB der Reilekior rnit Skala abgeschraubt werden.

Des Wichtigste zur Schaltungstechnik

All-Tail: Alle Empfangsiunktionen von der Anienne
bis zur Demoduletor-Diode D 202 werden in dem
IC TCA 440 ausgeifihrt. T 200 erzeugt in Audion-
Schallung die Regelspannung ffir den integrierten
HF-Vorverstérker; T 201 und T 202 schlieBen bei
NICHT-AM-Betrieb den Oszillalor kurz.

FIl-Teil: Arbeitsweise des PET-Tuners und des ZF-
-Verst§rkers T 101 bis T 103 sowie TBA 480 bedfiden
vkeiner Erléuierung. Alle FM Muiing-Siufen ar-
beiten aui den Muting-Endtransistor T 104. der An-
schluB 1 des TBA 480 an Masse legi und damit die
ZF sperri. Zu T 104 gehéren iolgende drei Mutiny-
Vorsiufen:

1, Die Feldsierke-Muting mii T 105 und T 108. Bel
zu kleiner Feldstérke wird T 108 gespem. T 105
ebenialls. T 104 wird leiiend and leg! AnschluB 1
des TBA 480 an Masse.

2. Die Absiimm-Muiing mit T 109. Bei ialscher Lage

des Senders aui der Diskriminaior-Kurve (> t
80 KHz) stehi am Kollekior von T 109 eine positi-
ve Spannung von fiber 9 Volt. so daB T 104 eben-
ialls Ieliend wird.
Abstimm- und Feidstarkemuiing werden von dem
iinearen ZF-Hilfsversiérker TCA 420 A gesieuen.
der auch das Signal ifir die Feldstérkeanzeige
Iieiert. Beide Mutlng-Funktionen sind nur wirksem.
wenn die Muiing-Teste gedrfickt. d. h. der zuge-
hérige Schaltkoniakt geéiinei ist.

3. Die UmschaIi-Muting mit T 107 und T 302. T 107
spam. d. h. T 104 wird Ieiiend unier iolgenden
Bedingungen: Wenn ein NICHT-FM-Bereich ge-
wihll wurde (fiber R 132) und fiber R 340/T 302:
wenn der Spannungsstabilisator TCA 530 noch
nicht eingelauien isi (fiber AnschluB 3); wahrend

Nowell: Alle Sicherungen und Beuteile slnd nach
Abnahme der Bodenplatte zugenglich; iiir Létarbei-
ten muB die EL-Plaiine entfernt werden.

eine beliebige Sendenasie gedrfickt wird (fiber
R 128/T 302); und wéhrend die Belriebsspannung
nach dem Einschalien hochiéuit (fiber C 308).
Die Umschail-Muiing-Slulen slnd auch bei nichi
gedrfickier Muting-Taste in Funktion: sie kénnen
im Fehledall probeweise dadurch auBer Betrieb
geseizi werden. daB der Kollekior von T 107 an
Masse gelegt wird.

Dle Sensor-Eleklronlk zur Bereichs- und Stations~
wahl is! im Prinzip eine Kombination des Dioden-
scheliers aus der HiFi-Serie 3120 if mii der Pro-
grammwehI-Eiektronik der WEGA color-Geréie
3022 ii. Jeder Sensor-Taste sind In den lCs SAS
560/70 zwei Schaltsluien zugeordnet. Die eine echel-
iet eine 12-V-Spannung aui das Lampchen zur An-
zeige der Funktion. die andere Siuie eine Spannung
von 30 Volt. welche entweder als Oberspannung ifir
die FM-Abstimmung oder als Schailspannung iflr
die NF-Diodenschaliung dlenen. Diese Diodenschal-
ter schalten denn eine der Programmquellen FM.
AM. TA oder TB aui den NF-Verstérker durch. Die
Schaltspannung + FM kommi nicht aus den IC's.
sondern vom Kollektor des T 301. T 301 wird fiber
eine Diodenmatrix gesteuen und schllefii die FM-
Schelispannung bei NICHT-FM-Berelchen kurz.

Die Absilmmpnnnung ifir den FM-Tuner entsreht
wie iolgt: Die ungeregelte + 50-V-Spannung aus
dem Netzteil wird im TCA 530 auf 30 Volt stabilisiert
und mii der AFC fiberlagert. Uber den Emitienolger
T 300 siehl die Spannung an den Anschlfissen 7 der
IC's SAS 560/70. Die Jeweils durchgeschaiiete
Scheltstufe Iegt dlese Spannung an die Abstimmpo-
lenilomeier; der am Schleifer abgegrmene Wen ge-
langi fiber Entkopplungsdioden und den Emmer-
iolger T 303 als Abstimmspennung in den FM-Tuner.

ZF

om_._§a-
3 TCASJO-u---
R12.
Sensor-Y-u-a-

NICHT - ru ->-Ci- 1302
E'nschalten ~->--(|--
cane

Feldstiirke - Muting

Abstimm - Muting_

ZF

Muting Taste

nut. F

TBAI-OO

Mating - Endstufe
Umschalt - Muting
