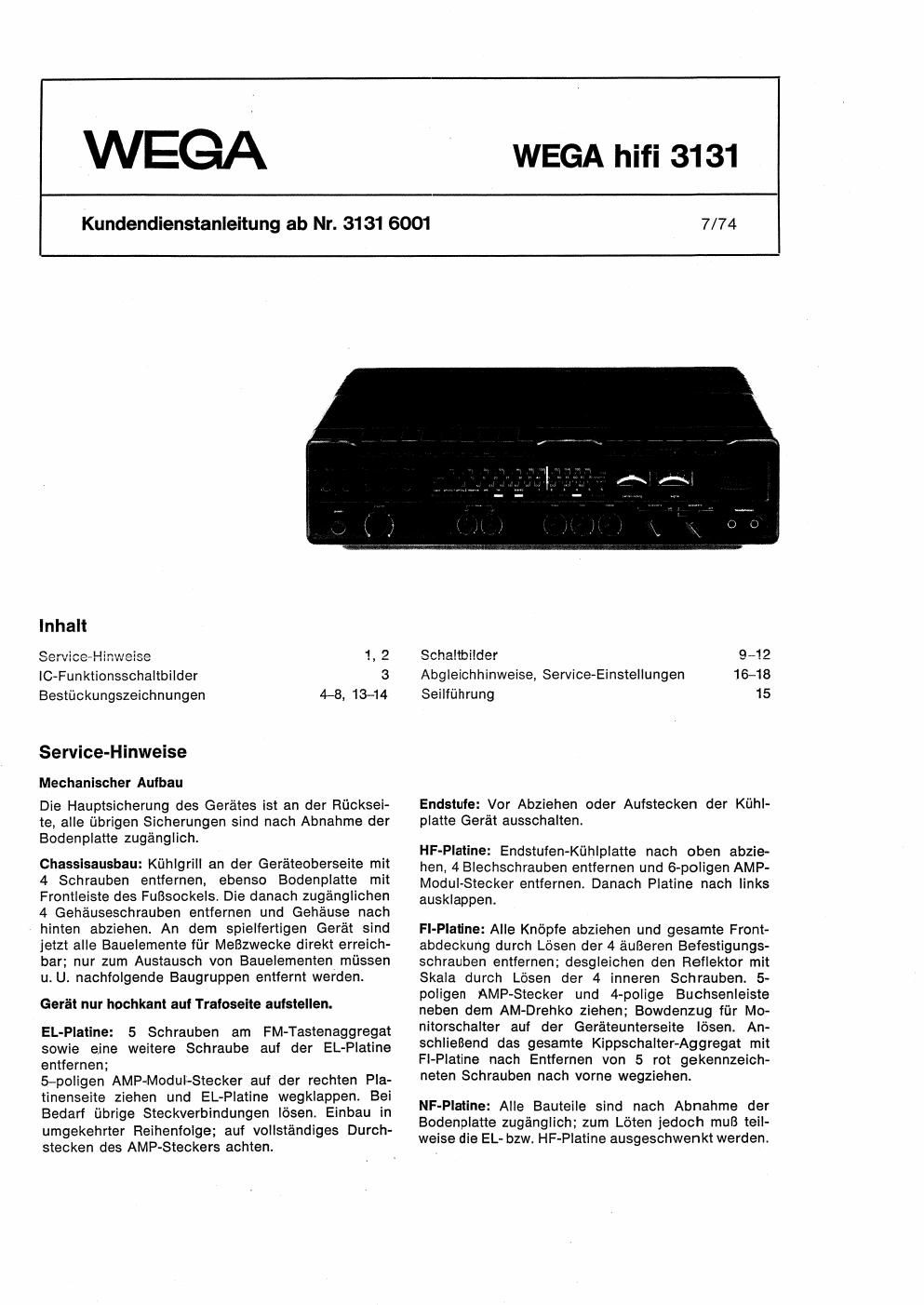

Page 1

WEGA

WEGA hifi 3131

Kundendienstanleitung ab Nr. 3131 6001

7/74

lnhalt
Service-Hinwcise 1, 2
IC-Funktionsschaltbiider 3

Bestiickungszeichnungen 4-8, 13.14

Service-Hinweise

Mechanischer Aufbau

Die Hauptsicherung des Geréies ist an der Riicksei-
te, aiie iibrigen Sicherungen sind nach Abnahme der
Bodenpiatte zugéngiich.

Chassisausbau: Kiihlgrill an der Geréteoberseite mit
4 Schrauben entfernen, ebenso Bodenpiatte mit
Frontleiste des FuBsockels. Die danach zugéngiichen
4 Gehaiuseschrauben entfernen und Gehéuse nach
hinten abziehen. An dem spielfertigen Gerét sind
jetzt alie Bauelemenie fiir MeBzwecke direkt erreich-
bar; nur zum Austausch von Bauelementen miissen
u. U. nachfolgende Baugruppen entfernt werden.

Geri! nur hochkant auf Trafoseite aufstellen.

EL-Piatine: 5 Schrauben am FM-Tastenaggregat
sowie eine weitere Schraube auf der EL-Platine
enifernen;

57poiigen AMP-Modui-Stecker auf der rechten Pla-
iinenseite ziehen und EL-Piatine wegklappen. Bei
Bedarf fibrige Sieckverbindungen ibsen. Einbau in
umgekehrter Reihenfoige; auf voilsténdiges Durch-
stecken des AMP-Steekers achten.

Schaltbiider 9-12
Abgleichhinweise, Service»Einsteliungen 16-18
Seilffihrung 15

Endstufe: Vor Abziehen oder Aufstecken der Kflhl-
piatte Gerét ausschalten.

HF-Plaiine: Endsiufen-Kfihipiatte nach oben abzie«
hen, 4 Blechschrauben enifernen und 6-poiigen AMP-
ModuI-Stecker entfernen. Danach Platine nach links
auskiappen.

FI-Plaiine: Alle Knépfe abziehen und gesamte Front-
abdeckung durch L6sen der 4 éuBeren Befestigungs-
schrauben entfernen; desgieichen den Refiektor mit
Skala durch Lésen der 4 inneren Schrauben. 5-
poiigen AMP-Stecker und 4-polige Buchsenieiste
neben dem AM-Drehko ziehen; Bowdenzug fiir Mo-
nitorschalter auf der Geréteunterseite iifisen. An-
schlieBend das gesamte Kippschalter-Aggregat mit
Fi-Piatine nach Entfernen von 5 rot gekennzeich-
neten Schrauben nach vorne wegziehen.

NF-Plaiine: Aiie Bauteiie sind nach Abnahme der
Bodenplatte zugéngiich; zum Léten jedoch muB teil-
weise die EL- bzw. HF-Piatine ausgeschwenkt werden.
