Stereo Integrated Amplifier
SPECIFICATIONS
(DIN 45 500)
I AMPLIFIER SECTION
DIN power output
1k! THD:1°/n 2 X 50W (80)
Total harmonic distortion
rated power at 1 kHz 1% (8f!)
halt power at! kHz 0,009% (80)
Residual hum and noise 0 4 mV
Damping tactor 30 (80)
Input sensitivity and impedance
PHONO 3 mV/47k0
TUNER, CD, AUX, TAPE 1, TAPE 2
200 mV/22kQ
MIC 12 mV/10kfl
Maximum input voltage (1 kHz, RMS)
PHONO 120 mV
MIC 40 mV
S/N (rated power 80)
PHONO 73 dB (IHF. A, 79 dB)
I CONTENTS
LOCATION OF CONTROLS .........
CONNECTION ..................
ACCESSORY ..........
PROTECTION CIRCUITRY ........
BEFORE REPAIR AND ADJUSTMENT . .
DISASSEMBLY INSTRUCTIONS .......
FUNCTION OF IC TERMINALS ......
Technics
TUNER, CD, AUX,TAPE 1, TAPE 2
84 dB (IHF, A 83 dB)
Frequency response
PHONO FIIAA standard Curve
:0 8 (18130 Hz~15 kHz)
TUNER, CD, AUX. TAPE 1, TAPE 2
1O HZ'~5D kHz (*3 dB)
Tone controls
BASS 50 Hz,+10dB.*10dB
TREBLE 20 kHz, no [15,710 dB
Muting 720 (18
Super bass 70 Hz, » i0 dB
Output voltage
TAPE 1. TAPE 2, REC our 200 mV
Channel balance, AUX 250 Hl~6,300 H2 :1 0 d8
Channel separation, AUX 1 kHz 60 dB
Headphones output level and impedance
435 mV/34OQ
ORDER NO. HAD870406269

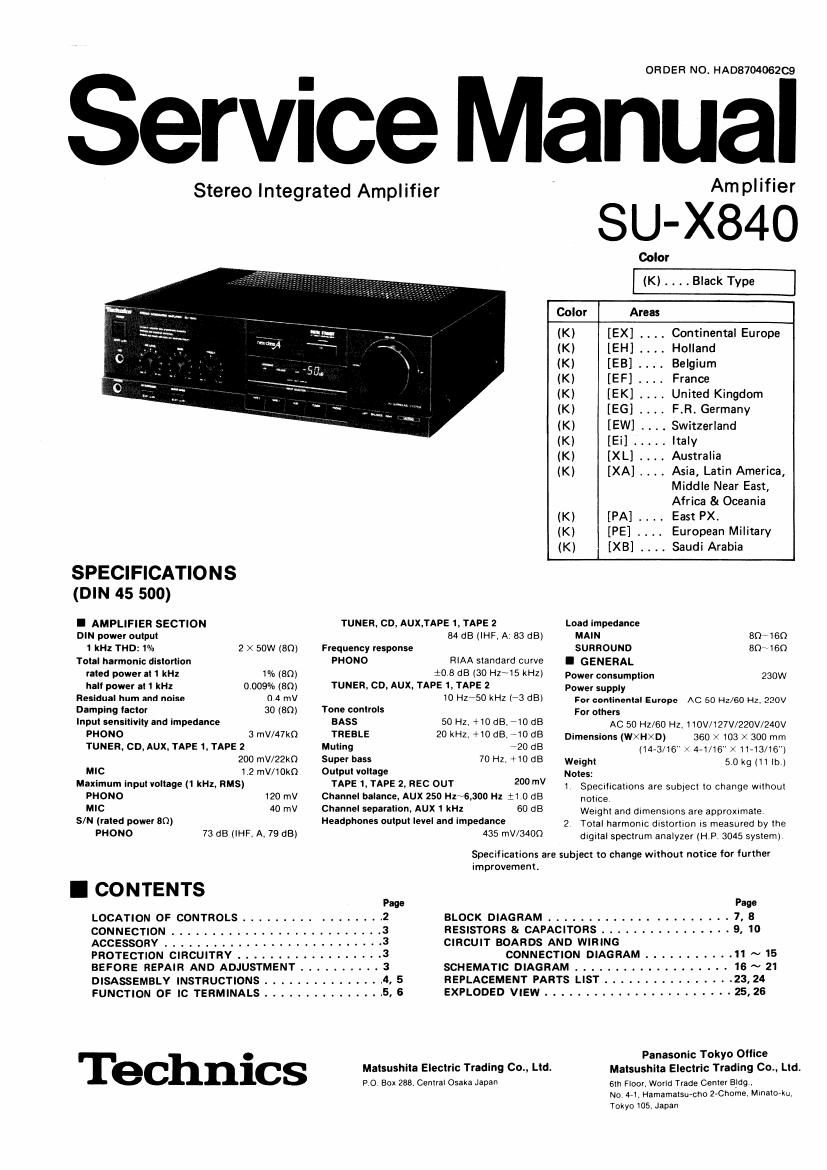

ervice Manual
Amplifier
S J- X840
Color
(K) . . . .Black Type
Color Areas
(K) [EX] . . .. Continental Europe
(K) [EH] .1 .. Holland
(K) [EB] .... Belgium
(K) [EF] . . France
(K) [EK] .. .. United Kingdom
(K) [EG] .... F.R. Germany
(K) [EW] . . . . Switzerland
(K) [Ei] ..... Italy
(K) [XL] .... Australia
(K) [XA] . . . . Asia, Latin America,
Middle Near East,
Africa & Oceania
(K) [PA] .... East PX.
(K) [PE] .... European Military
(K) [XB] ... . Saudi Arabia
Load impedance
MAIN
SURROUND
I GENERAL
Power consumption
Power supply
For continental Europe AC 50 Hz/GO Hz, 220V
For others
AC 50 HZ/GD HZ, 110V/127V/220V/240V
Dimensions rwaxn)
(14-3/16" >< 4r1/16"><11-13/15)
Weight
Notes:
80460
SH 160
230W
360 X103 X 300 mm
50kg|11lb)
1 Specifications are subject to change Without
notice
Weight and dimenSions are approxrmale
2 Total harmonic dlslortlon Is measured by the
digllal spectrum analyzer (H P 3045 system)
Specifications are subject to change without notice for further
Matsushita Electric Trading Co., Ltd.
P O Box 288, Centrai Osaka Japan
improvement.
Page Page
........ 2 BLOCKDIAGRAM......................7,8
........ 3 RESISTORS & CAPACITORS . . . . . . . . . .. . . . 9,10
3 CIRCUIT BOARDS AND WIRING
3 CONNECTION DIAGRAM ........... 11 ~ 15
. . . . 3 SCHEMATIC DIAGRAM ........... 16 ~ 21
4, 5 REPLACEMENT PARTS LIST . . . . ........ 23,24
5, 6 EXPLODED VIEW ....................... 25,26
Panasonic Tokyo Ottice
Matsushita Electric Trading Co., Ltd,
em Floor. Worid Trade Center Bidg.
No 44, Hamamatsurcho 2-cnome, Miriam.
Tokyo 105, Japan
