Tandberg Solvsuper 5 Service Manual

Extracted text from Tandberg Solvsuper 5 Service Manual (Ocr-read)

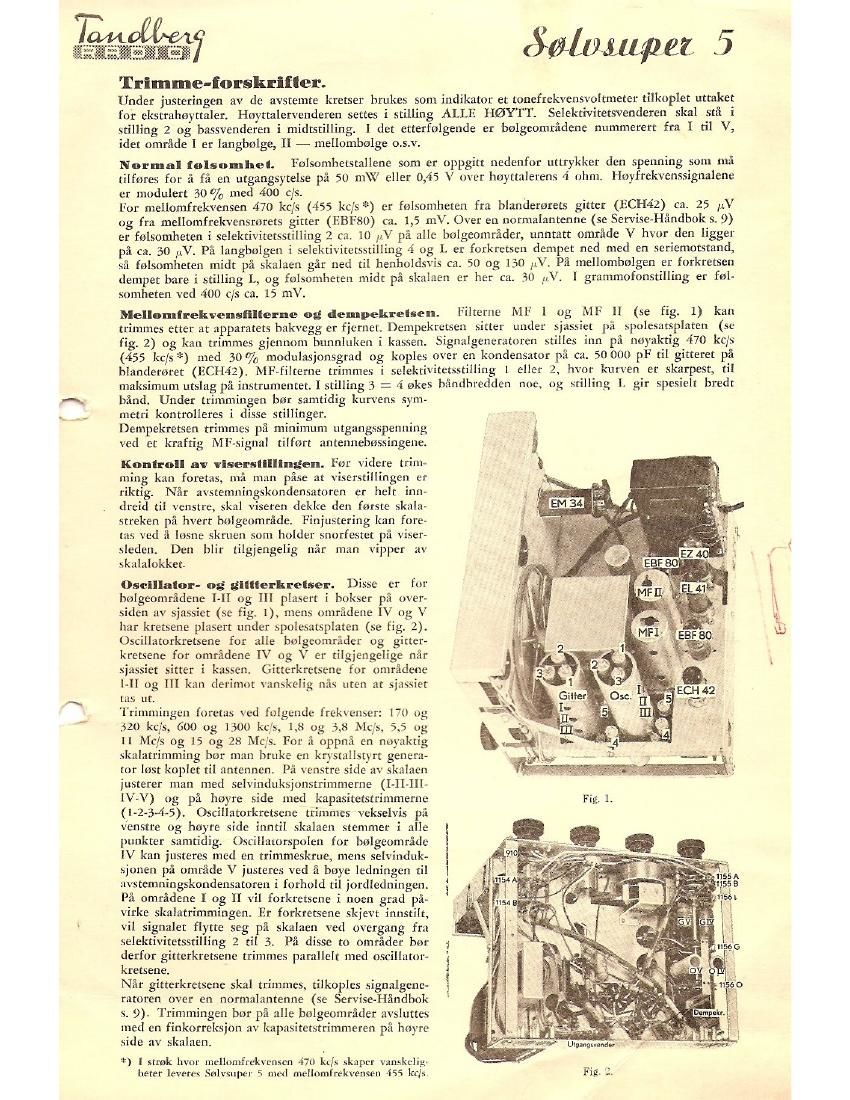

Page 1

mow

\ 4,-

nemmaf cgfllU-fltflfli 5

Trimme-fiorskrifler.

Under justeringen av de avstemte kretser hmkes som indikator et tonefrekvensvolmleter tilkoplet uttaket
for ekstrahnyttaler. Hnyttalervenderen settes i stilling ALIE HQYTT. Selektivitetsvenderen skal 5:?! i
stilling 2 0g hassvenderen i midtstilling. I det ctterfulgende er bnlgeomridene nummerert fun I til V,
idet omrfide I er langbnlge, II - mellombolge o.s.v.

Normal iolsomhel. Fulsomhetstnllene som er oppgitt nedenfor ntlrykker den spenning som mfi
tilfmes for :1 ffi en utgangsytelse p21 50 mW eller 0,45 \ over haytmletens 4 ohm. Hwyfrekvenssignalene
cr modulett 30 0/0 med 400 c/s. '

For mellomftekvensen 470 kc/s (455 kc/s *) er fnlsomhcten fra blandemrets gilter (EU-142) ca. 25 V
(23 fta mellomfrekvenstarets gitter (EBFSO) ca. 1,5 mV. Over en normalantenne (5e Setvise-Hi'mdbok s. 9)
e1- falsomheten i selektivitetsstilling 2 m. 10 ,.V pi all: bolgeomtzider, unntatt aim-Ede V hvor den ligger
[)5 ca. 30 .uV. P5 langbolgen i sclektivitetsstilling 4 0g I. er forkretsen dempet ned med en seriemotstand,
s2: falsomheten midt pi skalaen gét ned til henholdsvis ca. 50 0g 130 V. P5 mellombolgen er forkretsen
dempec bare i stilling L, 0g falsomheten midt p5 skalnen er her ca. 50 V. I grammofonstilling er fal-
somheten ved 400 c/s ca. 15 mV.

Mellomfrekvensfiflerne 0g dempekrelsen. Filterne MF 1 0g M F II (se fig. 1) kan
trimmes etter at apparatets hakvegg er fjemet. Dempekrctsen sitter under .sjassiet p5 spolesatsplaten (su
fig. 2) 0g kan trimmes gjennom bunnluken i kassen. Signnlgeneruturen stilles inn pfi noyaktig 470 kc/s
(455 kc/s *) med 30% modulasjonsgmd 0g koples over an kondensator pai ca. 50000 pF til gitteret pé
blandereret (ECH42). MF-filcerne trimmes i selektivitetsstilling l eller 2. hvor kurven er skarpest, til
maksimum utslag p5 instrumentet. I stilling 3 : 4 nkes hindhredden not 0;; stilling l. gir spesielt bredt
bzind. Under trimmingen bar samtidig kurvens sym»
metri kontrolleres i disse stillinger.

Dempekretsen trimmes Pi minimum utgangsspenning
ved et kraftig MF-signnl tilfart antennehnssingene.

Konlroll av wiserslilllugen. Far videre trim-
ming kan forems, mzi man pfise at viscrstillingen er
riktig. Nfir :wstemningskondensamren er helt inn-
dreid til venstre, skal viseren dekke den furste skill-
streken pa hvert bolgeomrfide. Finjustering kan fore
(as ved :3 losne skruen 50m holder snorfestet pa: viser-
sleden. Den hlir tilgjengelig nfir man \ipper av
skalalokket.

Oscillalor- og gllflerkrelser. Dissc er fur
bulgeomrfidene LII 0g Ill plasett i bokset p53 over-
siden av sjassiet (se fig. 1). mens omraidene IV 0g V
lmr kretsene plasert under spolesatsplaten (se fig. 2).
Oscillaturkretsene for alle balgeomréder 0g gitter-
kretsene for omrfidene IV 0g V er tilgjengelige nfir
sjassiet sitter i kassen. Gitterkretsene for umrédme
I-ll 0g III kan derimot \nnskelig n59 men at hjassiet
{us ut.

'I'rimmingen foretus vcd fulgende frekvenser: I70 0;
520 kc/s, 600 0g 1300 kcfs, 1,8 0g 3,8 Mc/Is, 55 0;;
ll Mc/s 0g 15 0g 28 MCI/s. For 5 oppnil cn nuyuktig
skalatrimming bar man bruke en krystallstyrt genera-
tor Inst koplet til antennen. P5 venstte side av skalaen
iusterer man med selvinduksjimstrimmerne (I-II-III-
lV-V) 0g p5 hayre side med kapasitetstrimmerne
(I-2-3-4-5). Oscillatotkretsene trimmcs vckselvis pzi
wienstre 0g hayre side inntil skalaen stemmer i alle
punkter samridig. Oscillatotspulen for bulgeomrfide
IV kan justeres med en trimmeskrue, mens selvinduk-
sjunen p23 umrfide V justeres ved z: baye ledningen til
nvstemningskondensatoren i fox-hold til jordledningen.
Pi omtédene I 0g II vil forkrersene i noen grad p5-
Virke skalattimmingen. Er forkretsene skjevt innstilt.
vil signalet flytte scg pi skalnen ved overgang frzl
selektivitetsstilling 2 til 3. P5 disse to mmfider bar
derfor gitterkretsene trimmes parallel: med oscillator-
kretsene,

Nit gitterkretsene skal trimmes, tilkoples signalgene-
ratoren over en normalantenne (Se Servise-Hindbok
s. 9). Irimmingen hm p5 alle bolgeomrfider nvsluttes
med en finkorreksjon av knpasitetstrimmeren pa": hnyre
side av skalaen.

1) l strak lIVUI' mellomfrekvensen 470 kr/s sknper vamkelig-
heter level-es Snlvsuper < meal mellnmirekvemcn Afii kr/s
