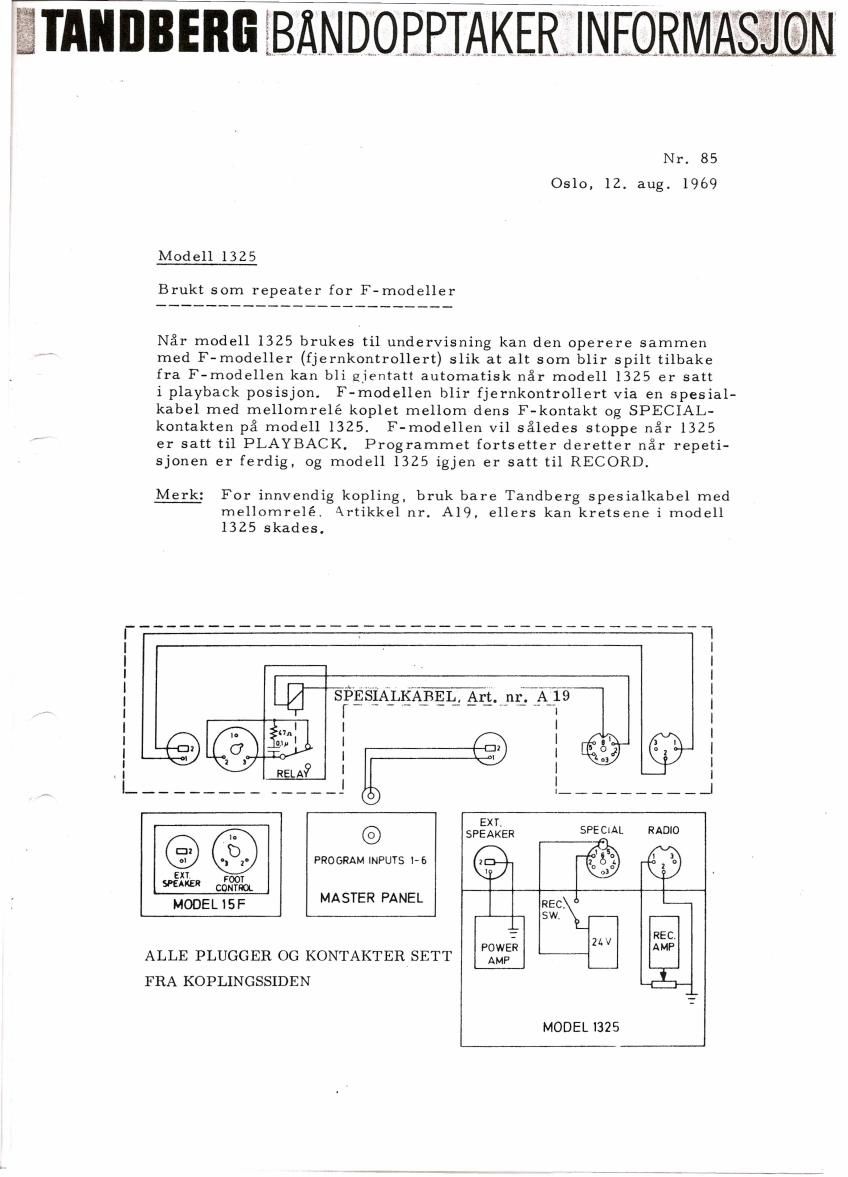

ETA" BEBE BAN D.OEP]AKER...|NEOR MAS

Nr. 85
Oslo. 12. aug. 1969

Model] 1325

Brukt som repeater for F-modeller

Neir model] 1325 brukes ti] undervisning kan den operere sammen
med F-modeller (fjernkontrollert) slik at alt som blir spilt tilbake
fra F-modellen kan bli gjentatt automatisk nfir model] 1325 at satt

i playback posisjon. F-modellen blir fjernkontrollert via en spesial-
kabel med mellomrelé koplet mellom dens F-kontakt 0g SPECIAL-
kontakten p5 model] 1325. F-modellen vi] saledes stoppe nétr 1325
er satt til PLAYBACK. Programmet fortsetter deretter nzir repeti-
sjonen er ferdig, 0g model] 1325 igjen er satt ti] RECORD.

Merk: For innvendig kopling, bruk bare Tandberg spesialkabel med
mellomrelé, Artikke] nr. A19, ellers kan kretsene 1 model]
1325 skades.

Laifysmzxmt._m,r;::_2s:i9
|
I |
5:] I
l . |
l
I

I
|
RELA? :

© SPEXLER SPE CIAL RADIO

I
PROGRAM INPUTS 1-5 @ I 2 So
I 03

EX 1 FOOT
95' comm

SW]

MODEL 5': MASTER PANEL Rafi-

REC.
POWER 2 AMP
ALLE PLUGGER 0G KONTAKTER SETT AMP

FRA KOPLINGSSIDEN

MODEL 1325

Page 2

mums BANDOPPTAKERJNFORM

Nr. 86
Oslo,9. sept. 1969

TB 14, TB 151 TB 1200X, TB 1600K, TB 6000X og senere
modeller av TB 6X (fra 0g med serie nr. 2 412 535).

Automatisk endestogp.

Den automatiske endestoppen har til oppgave 2°! bryte motorstrgbmmen
hvis bindet l¢per ut eller ryker under drift. Endestoppens bindmler
242503 er montert p5 gavre monteringsplate, 0g fmt gjennom det kors-
lignende hullet i h¢yre bémdstyringsstolpe 243013. Den stir i forbin-
delse med motorstmmmens mikrohrvter 202151 Via vippen 244342A.
Bindfgbleren er fjaerbelastet, 0g hviler med gt lett trykk mot bindet i
alle stillinger av betjeningsspaken, unntatt "Ngaytral", 0g "Fri.

Endestoggens virkemétte.

Kai/£331.-

Fig. 1 viser delenes posisjon under betjeningsspakens stilling "N¢ytral.
Armen 244694A gir med en flik ned i govre monteringsplate, 0g holdes

i mellomstilling av betjeningsarmen 248186. Bzindfqileren holdes derved
ut fra styrestolpen, idet den blir pévirket i punktet A. Mikrobryteren
holdes inne ved at vippen 244342A pzivirkes av armen 244694A i punktet
B, 0g motorstrgbmmen er brutt.

3195311313135319932,.BEE-.PSJQBEEEEEBPPB-

Fig. 2 viser delenes posisjon under betjeningsspakens stilling "Normal
fremdrift", "Fremspoling", 0g "Tilbakespoling". Forutsetningen er

her at det ligger et band stramt i bfindlgbpet. Armen 244694A er n51 av
betjeningsarmen f¢rt i pilens retning, 0g trykket mot bfmdfgpleren i punktet
A har opphuprt. Samtidig oppherer ogsi trykket i punktet B, idet armen
244694A ligger i an fordypning i vippen 244342A - som derved frigjpres.
Knappen pi mikrobryteren slippes, 0g motorstmmmen sluttes. Bénd-
feleren blir nzi trykket lett mot bindet av fjaeren 243990.

EMPE9PP£E§E£§EQQ£B§®

Fig. 3 viser delenes posisjon etter at bindet gzlr ut av bindlgbpet, eller at
brudd finner sted. Fjaeren 243990 trekker bindfgnleren helt inn, 0g del-
rinkanten p5. bindfgoleren presser vippen 244342A tilbake i punktet C.
Mikrobryterknappen trykkes inn, 0g motorstrgbmmen brytes.

Fig.4 viser delenes posisjon n51! betjeningsspaken stir i stilling Fri".
Armen 244694A er nfi av betjeningsarmen fairt i motsatt retning enn i stilling
"Normal fremdrift". B5mdf¢leren er list i épen stilling i punktet D, 0g
bindet kan legges inn. Vippen er list i punktet E, mikrobryterknappen

stfir inne, og motorstrqnnrnen er brutt.

Justering av handbruddsfelertrykket.

Bfindbruddsfqtleren skal ha et trykk mot bindet i spille - 0g spolestillingene,
pa 8 til 10 g. Dettereguleres ved 2°: stramme eller svekke fjaeren 243990.
