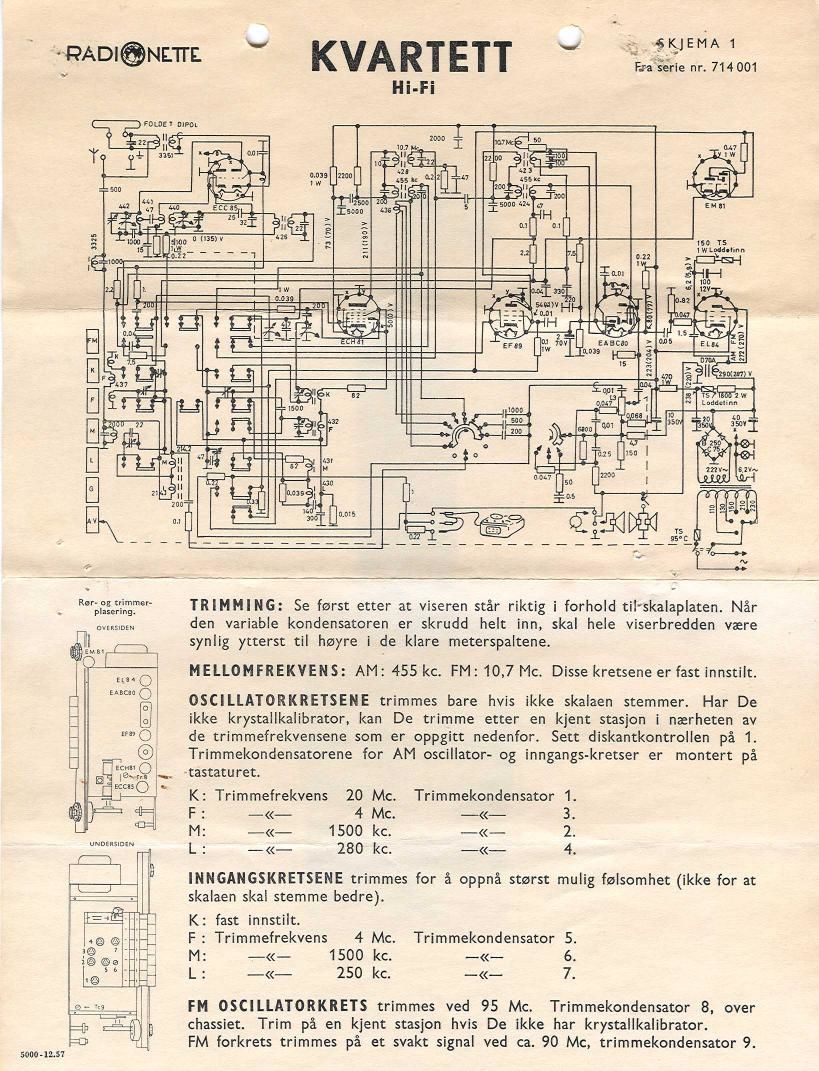

6 lg E M A 1
Fera's'erie nr. 714001
V
KVARTETT
'~PADI@NETI'E
5000-1257
Hi-Fi
F0 LDE I D1901.
22 II 50
ll .
1+ 3151 II :1
I
1.13
£55k:
l
T
I
soon 42k a
m M
zunsow
EABCM
as
123(2onv
Loddalmn
__\
40
35011
x
mv~ s.2v~
1
32
13-13117
El
1
TRIMMING: Se fwrst etter at viseren stir riktig i forhold til'skalaplaten. Nir
den variable kondensatoren er skrudd heIt inn, skal hele viserbredden vere
synlig ytterst til hayre i de klare meterspaltene.
MELLOMFREKVENS: AM: 455 kc. FM: 10,7 Mc. Disse kretsene er fast innstilt.
OSCILLATORKRETSENE trimmes bare hvis ikke skalaen stemmer. Har De
ikke krystallkalibrator, kan De trimme etter en kjent stasjon i naerheten av
de trimmefrekvensene som er oppgitt nedenfor. Sett diskantkontrollen p5 1.
Trimmekondensatorene for AM oscillator- og inngangs-kretser er montert p5
rtastaturet.
Rar- cg trimmer-
plasering.
ovsxsmw
K: Trimmefrekvens 20 Mc. Trimmekondensator 1.
F : -<<- 4 Mc. -<<- 3.
M: -(<- 1500 kc. -<<- 2.
L : -<<- 280 kc. -<<-- 4.
INNGANGSKRETSENE trimmes for 5
skalaen skal stemme bedre).
K: fast innstilt.
oppni stars: mulig fwlsomhet (ikke for at
F: Trimmefrekvens 4 Mc. Trimmekondensator 5.
M: -«- 1500 kc. ~<<~ 6.
L: -<<- 250 kc. -<<- 7.
FM OSCILLATORKRETS trimmes ved 95 Mc. Trimmekondensator 8. over
chassiet. Trim p5 en kjent stasjon hvis De ikke har krystallkalibrator.
FM forkrets trimmes [35 et svakt signal ved ca. 90 Mc, trimmekondensator 9.
