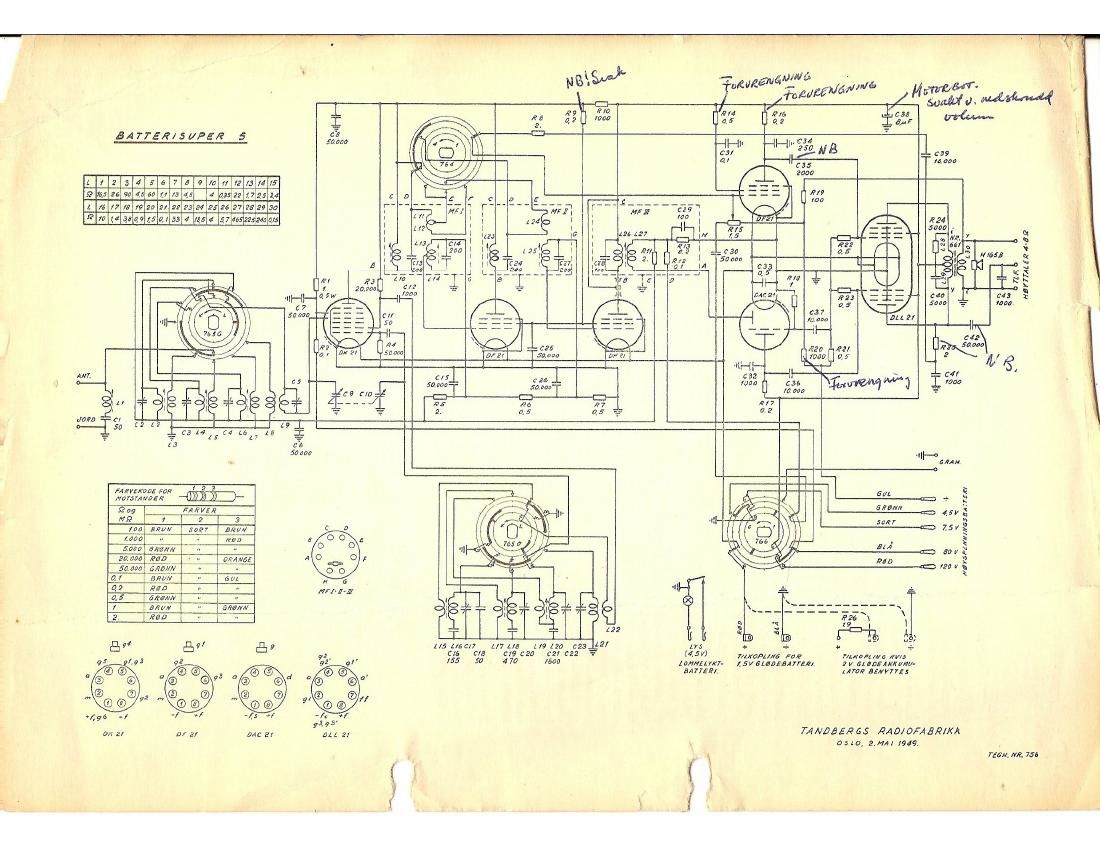

Tandberg Batterisuper 5 Schematic 2

Extracted text from Tandberg Batterisuper 5 Schematic 2 (Ocr-read)


Page 2

LC---

Bailerisuper 5

Servi-e-forskrifler.

Under all iusteting av de avstemte ktetser mé tonekontrollen 5:51 i stilling 2. Sam indikatot under
trimmingen brukes et tonaftekvens-volnneter koplet over uttaket for ekstrahnyttaler. Instrumenmtslaget
skal were 0,45 V over hbyttaleren for 50 mW.

Normal (alsomhei. Hvis anodebatteriet inklusiv gitterbatteriet git 120 V, glndebatteriet git
1/1 V 0g strembryteren stfir i stilling 2, skal mottakeren gi 50 mW ved 400 (73 nit grammofonbassingene
cilfares en spenning pi ca, 50 mV. Falsomheten i gtammofonstilling ved 400 (/5 er den samme i [one-
kontrollstilling 2'5-4, mens den i stilling 1 er redusert til omtrent det halve samtidig som basstonene
er svekket.

Falsomheten for 30% modulert 465 kc/s er ca. 20 ILV fm blandemrets (DK21) gitter, fra 1. mellom-
frekveusrms (DFZI) giner ca. 1 mV, 0g fra 2. mellomfrekvensmrs (DF21) gins: ca. 20 mV.

Falsomheten fra antennen med innkoplet normalantenne er midi pi alle band bedre can 10 V.

Mellomltekvensen. Skal mellomfrekvensfilteme trimmes m5 sjassiet tas ut av kassen. Signal-
generatoren stilles pi nnyaktig 465 kc/s, 30% mod, 03 koples over en kondensator p5 50 000 PP til
gitter pi blandemret. En metode til kontroll av signalgeneratorens frekvens er beskrevet i V'er service-
hfmdbok side 8. Kretsene i de tre mellomfrekvensbokser trimmes 55 med tonekontrollen i stilling 2 for
maksimum utslag pi instrumentet.

Skala 0g iorkrelser. De forskiellige bnlgebfind er uavhengige av hverandte 0g kan justeres i
vilkérlig rekkefblge Justeringen foretas P51 falgende frekvenser: 170 0g 330 kc/s, 600 0g 1500 kc/s, 1800
0g 3800 kc/s, 7000 0g 14000 kc/s. P5 hayre side justetet man med Impasitetstrimmeme (1, 2, 3, 4) 0g
p51 venstre side med selvinduksjonstrimmeme (I, II, III, IV). Ved 5 trimme selvinduksjonen 0g kapasiteten
vekselvis noen ganger ffir man tiktig justering over hele skalaen. S k a l a e n justercs fnrst ved trimming
av oscillatorkretsene. De er tilgjangelige fra undersiden nit bunnlokket er fjernet. Bunnlokket fjemes
uten :i lasne noen skruer. Selvinduksionen p5 kortlmlgen trimmes ved 5 skin kortslumingsringen opp ellet
ned pi spolen. For nayaktig justeting av skalaen trenges en ktysrallstyrt oscillator 50m koples last til
antennen. Git r e rkr e t s e n 6 ex tilgjengelige gjennom hull i sjassiscts bakre lcant nér glsdebatteriene
0g skilleveggen 50m dckker sjassiset er fjernet. Signalgeneratoren tilkoples gjennom en normalantenne.
Dersom man ikke har en standard notmalantenne for hinden (se Servisehindhoken s. 9.) kan til nod
brukes en kondensator pi 200 pF for lang- 0g mellombalge 0g en motstand pfi 400 ohm for fiskeri- 0g
kottbfllge i serie med generatoren. Kapasitctstrimnneren i gitterktetsen p5 mellombelge er utfmt som en
rmkondensator. Om nndvendig kan den trimmes ved é forskyve strampen med viklingen ut eller inn pi
kjernen. Kortbalgespolen skal ikke ettertrimmesl

Konlroll av viserslillingen. Dekselet tas av kondensatoren cg denne dteies belt at. E:
stfilblad 135 0,1 mm tykkelse (tynt barberblad) legges inn mellom stator- cg mtorplatene i oscillator-
seksionen. Kondensatoten dreies litt inn, til rototplatene klemmer mot stilbladet. I denne stilling skal
viseren Peke Pi justerstreken ytterst til hayre.
