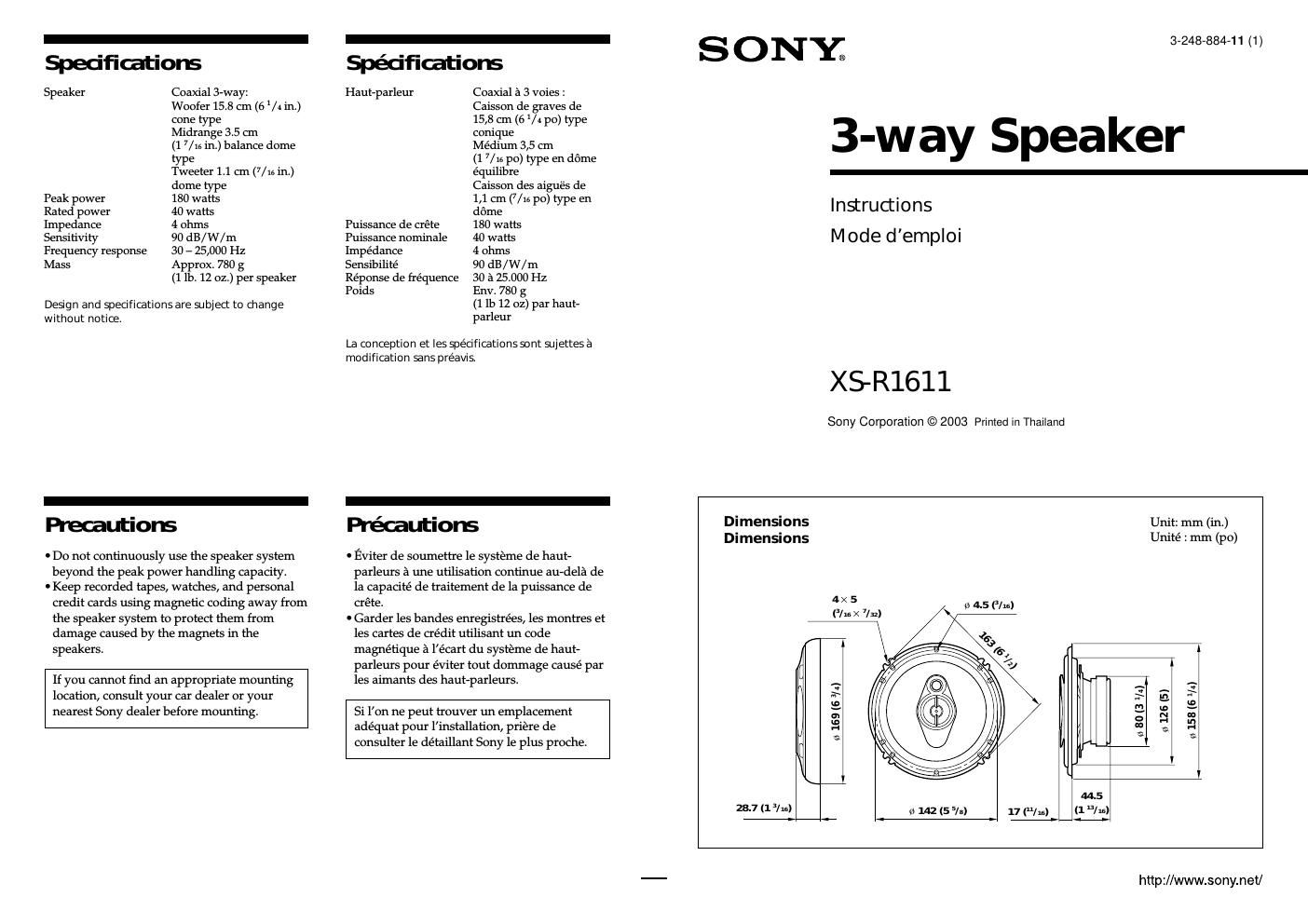

Page 1

-
Specifications
Speaker Coaxial 3-way:

Woofer 15.8 cm (6 /4 in.)

cone type
Midrange 3.5 cm
(1 7/1: in.) balance dome

type
Tweeter 1.1 cm (7/15 in.)
dome type

Peak power 180 watts

Rated power 40 watts

Impedance 4 ohms

Sensitivity 90 dB/ W /m

Frequency response 30 7 25,000 Hz

Mass Approx. 780 g

(1 lb. 12 oz.) per speaker

Design and specifications are subject to change
without notice.

-

WIOI'S

' Do not continuously use the speaker system
beyond the peak power handling capacity.

' Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from
the speaker system to protect them from

damage caused by the magnets in the
speakers.

If you cannot find an appropriate mounting
location, consult your car dealer or your
nearest Sony dealer before mounting.

I . . .
Speaflcatlons
Haut-parleur Coaxial a 3 voies :
Caisson de graves de
15,8 cm (61/: po) type
conique

Medium 3,5 cm

(1 7/15 p0) type en dome
equilibre

Caisson des aigués de
1,1Cm(7/lé po) type en

dome
luissance de crete 180 watts
luissance nominale 40 watts
lmpédance 4 ohms
Sensibilité 90 dB/W/m
Réponse de tréquence 30 a 25.000 Hz
loids Env. 780 g
(1 lb 12 oz) par haut-
parleur

La conception et les specifications sont sujettes a
modification sans preavis

-

Precautlons

' Eviter de soumettre le systeme de haute
parleurs a u.ne utilisation continue auedela de
la capacite de traitement de la puissance de
créte.

' Garder les bandes enregistre'es, les montres et
les cartes de credit utilisant u.n code
magnetique a le'cart du systeme de haute
parleurs pour eviter tout dommage cause par
les aimants des hauteparleurs.

Si lon ne peut trouver un emplacement
ade'quat pour l'installation, priere de
consulter le détaillant Sony le plus proche.

SONY.)

3-248-884-11 (1)

3-way Speaker

Instructions
Mode demploi

XS-R1611

Sony Corporation © 2003 Primed in Thailand

Dimensions
Dimensions

4X 5
(lmxln)

a 169 (6 3In)

23.7 (1 3/15)

a 4.5 (lxs)

o 142 (5 5/3) 1791/15)

Unit: mm (in.)
Unite : mm (po)

7) so (3 lai
a 126 (5)
71 158 (6 1/4)

44.5

(1 13/15)

http://www.sony.net/

Page 2

Farts st/Listedspiéos

fl4><35

(XE)

0.3 m
(X 2) (X 2)

(x B)

Mounting/Montage

Before rrnunting

A depth of at least 44.5 mm (1 /16 in.) is
required for flush mounting. Measure the depth
of the area where you are to mount the speaker,
and ensure that the speaker is not obstructing
any other components of the car. Keep the
following in mind when choosing a mounting
location:

I Make sure that nothing is obstructing around
the mounting location of the rear tray where
you are to mount the speaker.

I A hole for mounting may already be cut out
of the inner panel of the rear tray. In this case,
you need to modify the board only.

I If you are to mount this speaker system in the
rear tray, make sure that the speaker
terminals, frame or magnet do not touch any
inner parts of the car, such as the torsion bar
springs (when you open or close the trunk
lid), etc.

Also make sure that the speaker grille does
not touch any inner fittings, such as seat belts,
head rests, center brake lights, inner covers of
the rear wipers, curtains or air purifiers etc.

-
Avant le rrnntage

Une profondeur d'au moins 44,5 mm (1 3 / 16
po) est nécessaire pour effectuer le montage
encastré. Mesurez la protondeur de
l'emplacement ou Vous souhaitez monter le
hauteparleur et assureZevous que ce dernier ne
géne en rien les autres composants du véhicule.
Prenez les points suivants en consideration lors
du choix de l'emplacement de montage :

I AssureZevous quaucun objet ne gene a
proximite de l'emplacement de montage de la
plage arriere ou Vous envisagez de monter le
hauteparleur.

I 11 est possible qu'un trou ait déja été decoupé
dans le panneau intérieur de la plage arriere.
Dans ce cas, il Vous suffit de modifier le
panneau.

I Si vous envisagez de monter ce systeme de
hauteparleur dans la plage arriere, assureZe
Vous que les bornes, le cadre ou les aimants
du hauteparleur ne sont pas en contact avec
des pieces internes du véhicule, telles que les
ressorts a barre de torsion (lorsque Vous
ouvrez ou fermez le coffre), etc.

ASS1-��Z*VOLIS également que la grille du haute
parleur nentre pas en contact avec des
elements internes, tels que ceintures de
sécurité, appuiSetéte, feux de stop centraux,
garnitures intérieures des essuieeglace arriere,
rideaux ou filtres a air, etc.

Mngfrornthemrinterior (Top mounting)
Nbrflageé partirdel Irté'ieu'de I'l'Iabihide (Montage spérieu')

1

Markthe four bolt hola and mke them 3.3 mm* (5/32 in.) in diameter.

Marque l5 quatm orifics d5 boulons et percer datrOuSde 3,3 rim" (5/32 p0)
de diamétre.

* When us'ng ®: a 5 mm (7/32 in.)

* Si vous utilise (9: a 5 mm (/32 p0)

Unit: mm (in.)
Unite : mm (po)

To speaker mid of a (2r.
Vets le cordon du ham-panam-
d'une voiture.
