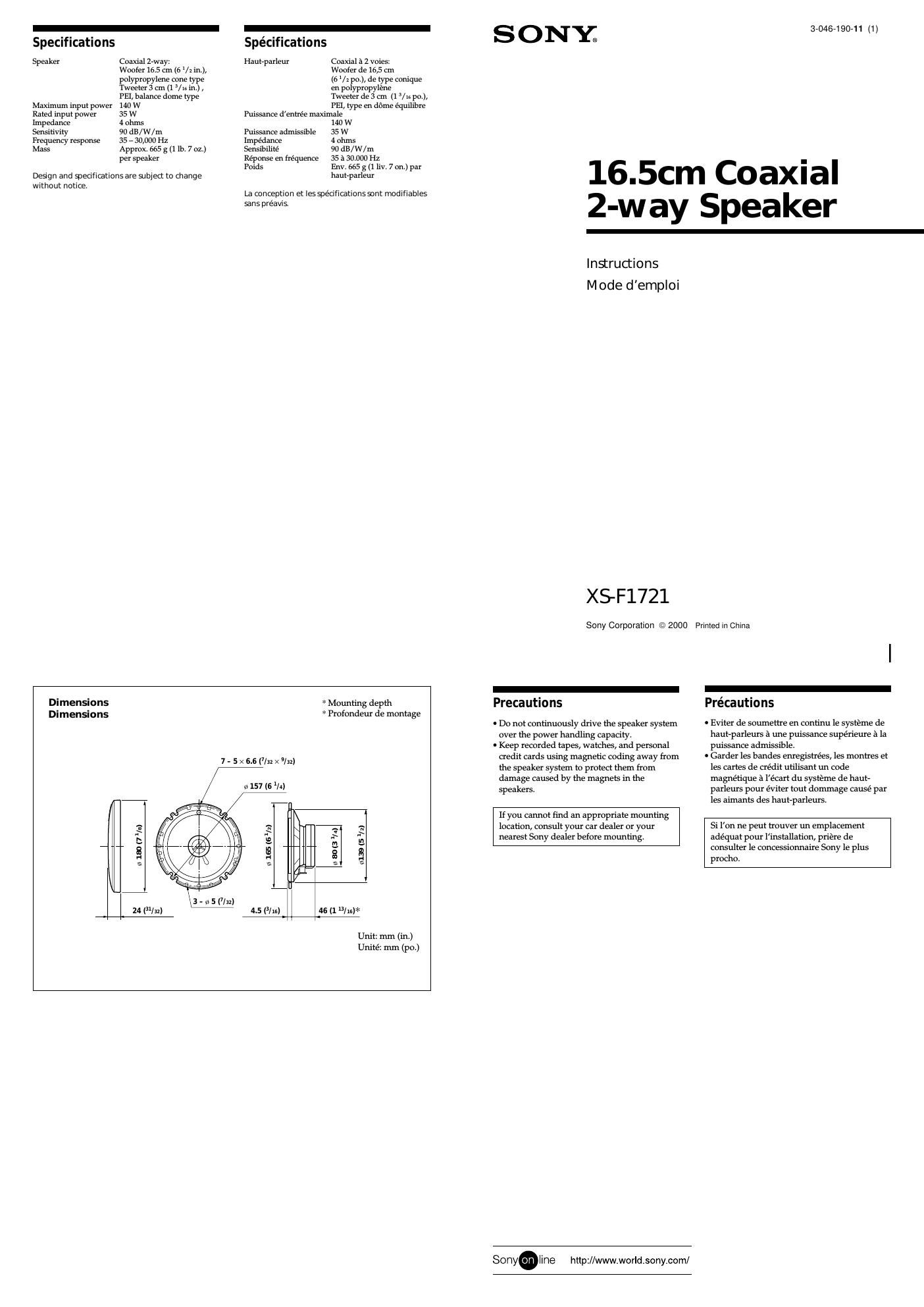

Page 2

Mounting

Before Mounting

0 A depth of at least 46 mm (1 13/16 in.) is required for mounting the woofer. Keep the following in mind
when choosing a mounting location.

0 A hole may already be provided in the metal frame of the front door.

- Nothing should interfere with the speaker inside the door.

0 The speaker inside the door must not come into Contact with the window when it is open.

0 Be careful that speakers are out of the way of the window cranks, door handles, and arm rests.

if you cannot find an appropriate mounting location, check with your car dealer or consult the nearest
Sony dealer.

Parts List / Liste des pieces

Montage

Avant le montage

' Une profondeur d'au moins 46 mm (1 13/16 po.) est ne'cessaire pour installer le haut7parleur des basses.
Veuillez toujtyurs garder Ce point en me'moire lorsque vous choisissez un emplacement pour
l'installation.

' Un orifice peut déja avoir e'te' pratiqué dans le cadre métallique du volet frontal.

- Dans la portiere, rien ne doit géner le haut-parleur.

0 Lorsque la vitre est abaissée, elle ne doit pas toucher le haut7parleur encast're' dans la portiere.

' Veillez a ce que les haut7parleurs ne soient pas dans le chemin des leve7vitres, des poignees de portiere
et des accoudoirs.

Si l/on ne peut trouver un emplacement ade'quat pour linstallation, priere de consulter le
concessionnaire du ve'hicule ou le concessionnaire Sony le plus proche.

2.5 m (98 II in./po.) M4>< 40
X2

XS

@ ©©@-

X8 X2 X2

Mounting example / Exemple de montage

1

Mark the four bolt holes. Make them 3.3 mm* (5/32 in.) in diameter.

* = 5 mm (7/32 in./po.)

o 3.3 mm* (5/n in./po.)

Marquer les quatre orifices des boulons. Percer des trous de 3,3 mm* (5/32 pa.) de diametre.

2

Remove the grille net.
Retire: le filet de la grille.

Black-striped cord
Cordon rayé noir

6 White cord 7 Left speaker
Gray cord 7 Right speaker

6 Cordon blanc 7 Haut-parleur gauche
Cordon gris 7 Haut-parleur droit

Power amplifier, etc.
Amplificateur de puissance, etc.

Speaker
Haut-parleur

Door panel
Panneau de porte

5 Press and insert the edges of the grille net.
Pousser et insérer les bords du filet de la grille.

How to remove the grille net
Comment retirer le filet de la grille
