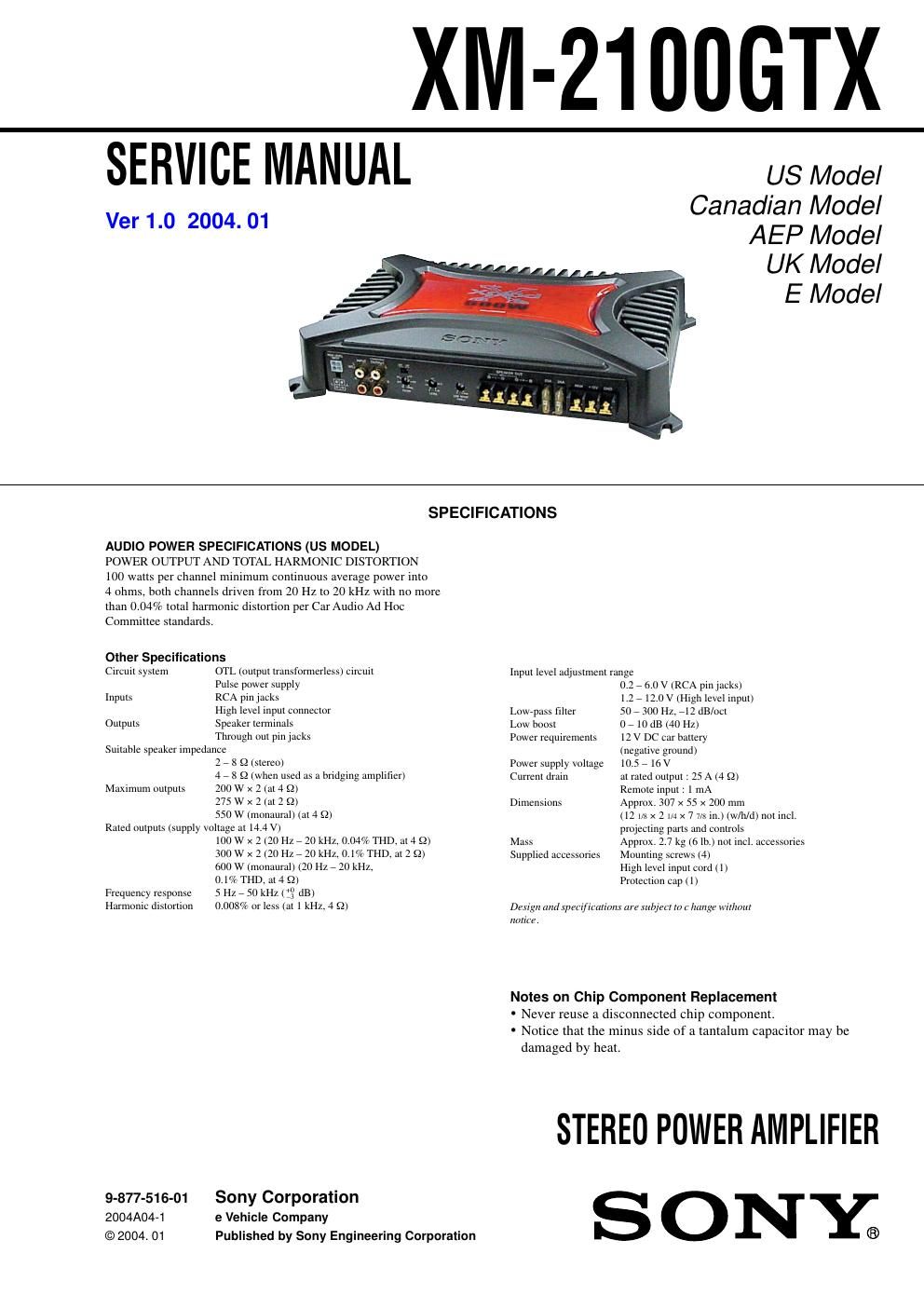

sony xm 2100 gtx service manual

Extracted text from sony xm 2100 gtx service manual (Ocr-read)


Page 2

3 XM-2100GTX SECTION 1 GENERAL This section is extracted from instruction manual. Location and Function of Controls 1 POWER/PROTECTOR indicator Lights up in green during operation. When the PROTECTOR is activated the indicator will change from green to red. When the PROTECTOR is activated refer to the Troubleshooting Guide. 2 FILTER selector switch When the switch is in the LPF position, the filter is set to low-pass. 3 Cut-off frequency adjustment control Sets the cut-off frequency (50 -“ 300 Hz) for the low-pass filter. 4 LEVEL adjustment control The input level can be adjusted with this control. Turn it in the clockwise direction when the output level of the car audio seems low. 5 LOW BOOST level control Turn this control to boost the frequencies around 40 Hz to a maximum of 10 dB. Emplacement et f onction des commandes 1 Indicateur POWER/PROTECTOR Sallume en vert en cours de fonctionnement. Lorsque PROTECTOR est activĂ©, le voyant passe du vert au rouge. Lorsque PROTECTOR est activĂ©, reportez- v ous au guide de dĂ©pannage. 2 Commutateur de sĂ©lection FILTER Lorsque le commutateur de sĂ©lection est en position LPF, le filtre est rĂ©glĂ© sur passe-bas. 3 Commandes de rĂ©glage de la frĂ©quence de coupure Perm et de rĂ©gler la frĂ©quence de coupure (50 -“ 300 Hz) pour le filtre passe-bas. 4 Commande de rĂ©glage LEVEL Le niveau d entrĂ©e peut se rĂ©gler avec cette commande. Tournez cette commande dans le sens des aiguilles dune montre lorsque le niveau de sortie de lautoradio semble faible. 5 Commande de niveau LOW BOOST Tournez cette commande pour amplifier les frĂ©quences autour de 40 Hz jusquĂ  un maximum de 10 dB. POWER/PROTECTOR LPF OFF FILTER LEVEL 0+10dB 50300Hz 110 170 60 260 6 0.3V 2 1 4 0.5 LOW BOOST (40Hz) Circuit Diagram SchĂ©ma du circuit Low boost Amplification de basses frĂ©quences Frequency/FrĂ©quence dB Frequency/FrĂ©quence Cut-off frequency (LPF) FrĂ©quence de coupure (LPF) 10 10 0 40 100 1k 100 -10 -20 -30 -40 -50 -60 -70 -80 10 100 1k 10 k 50Hz 110Hz300Hz LPF Normal AMP Power Lch Inverted AMP Power Rch BTL. Lch Rch(BTL.) LOW BOOST LOW BOOST LEVEL LEVEL Hz dB Hz
