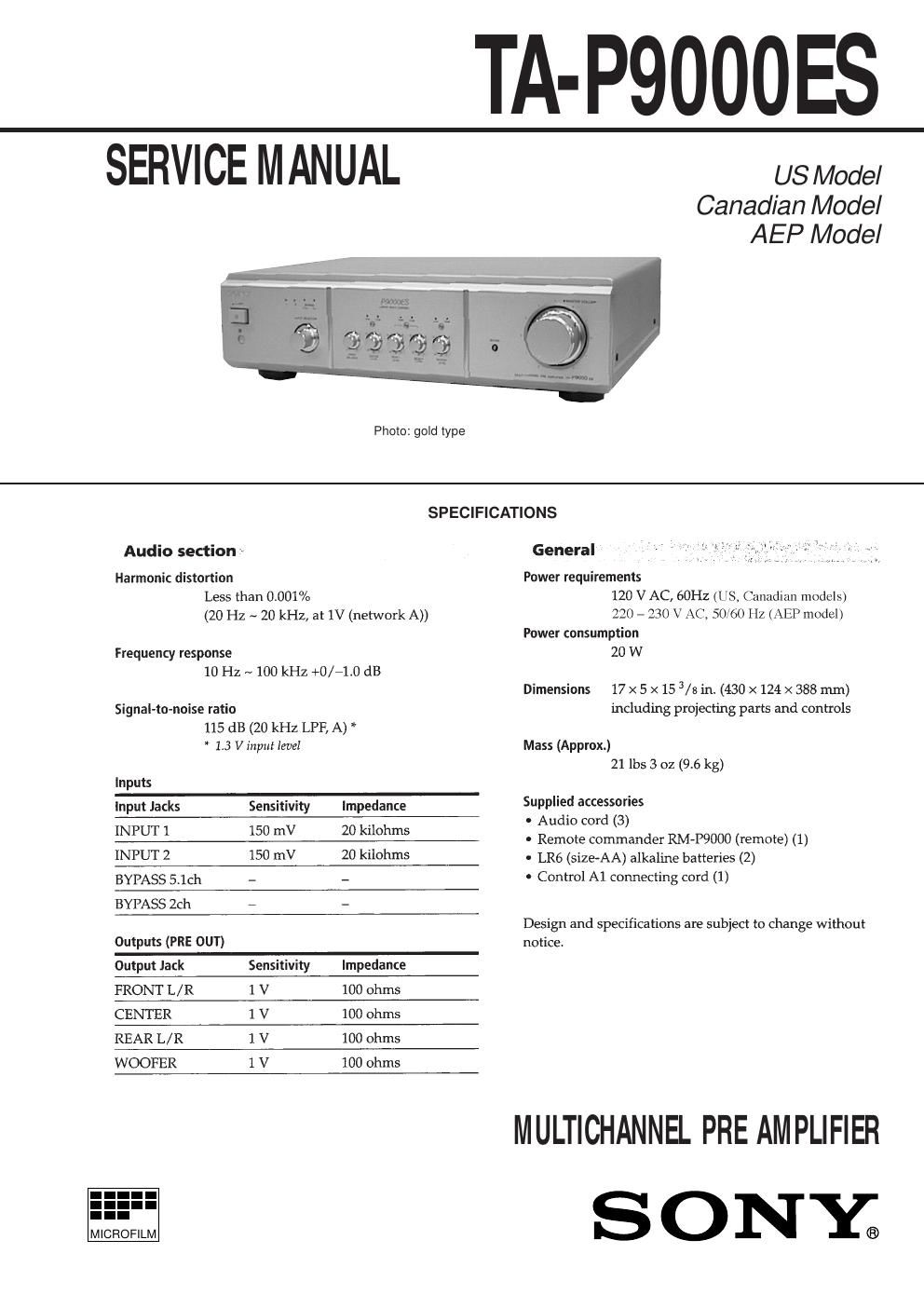

This is the 28 pages manual for sony ta p 9000es. Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.
Page: 1 / 28
Extracted text from sony ta p 9000es (Ocr-read)
Page 1
Ð 2 Ð
TABLE OF CONTENTS
1. SERVICING NOTES
............................................... 3
2. GENERAL ................................................................... 4
3. DISASSEMBLY ......................................................... 5
4. DIAGRAMS
4-1. Note for Printed Wiring Boards and
Schematic Diagrams ....................................................... 7
4-2. Printed Wiring Boards
Ð MAIN Board/SUB VOLUME Board/
MASTER VOLUME Board Ð ................................... 9
4-3. Schematic Diagram
Ð MAIN Board (1/2)/SUB VOLUME Board/
MASTER VOLUME Board Ð ................................... 11
4-4. Schematic Diagram Ð MAIN Board (2/2) Ð .................. 13
4-5. Printed Wiring Boards Ð PANEL Section Ð .................. 15
4-6. Schematic Diagram Ð PANEL Section Ð ....................... 17
4-7. Printed Wiring Boards Ð POWER Section Ð ................. 19
4-8. Schematic Diagram Ð POWER Section Ð ..................... 21
4-9. IC Pin Function Description ........................................... 23
5. EXPLODED VIEWS ................................................ 24
6. ELECTRICAL PARTS LIST ............................... 27
ATTENTION AU COMPOSANT AYANT RAPPORT
Ë LA SƒCURITƒ!
LES COMPOSANTS IDENTIFIƒS PAR UNE MARQUE !
SUR LES DIAGRAMMES SCHƒMATIQUES ET LA LISTE
DES PIéCES SONT CRITIQUES POUR LA SƒCURITƒ
DE FONCTIONNEMENT. NE REMPLACER CES COM-
POSANTS QUE PAR DES PIéCES SONY DONT LES
NUMƒROS SONT DONNƒS DANS CE MANUEL OU
DANS LES SUPPLƒMENTS PUBLIƒS PAR SONY. SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK ! OR DOTTED
LINE WITH MARK ! ON THE SCHEMATIC DIAGRAMS
AND IN THE PARTS LIST ARE CRITICAL TO SAFE
OPERATION. REPLACE THESE COMPONENTS WITH
SONY PARTS WHOSE PART NUMBERS APPEAR AS
SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUB-
LISHED BY SONY.
