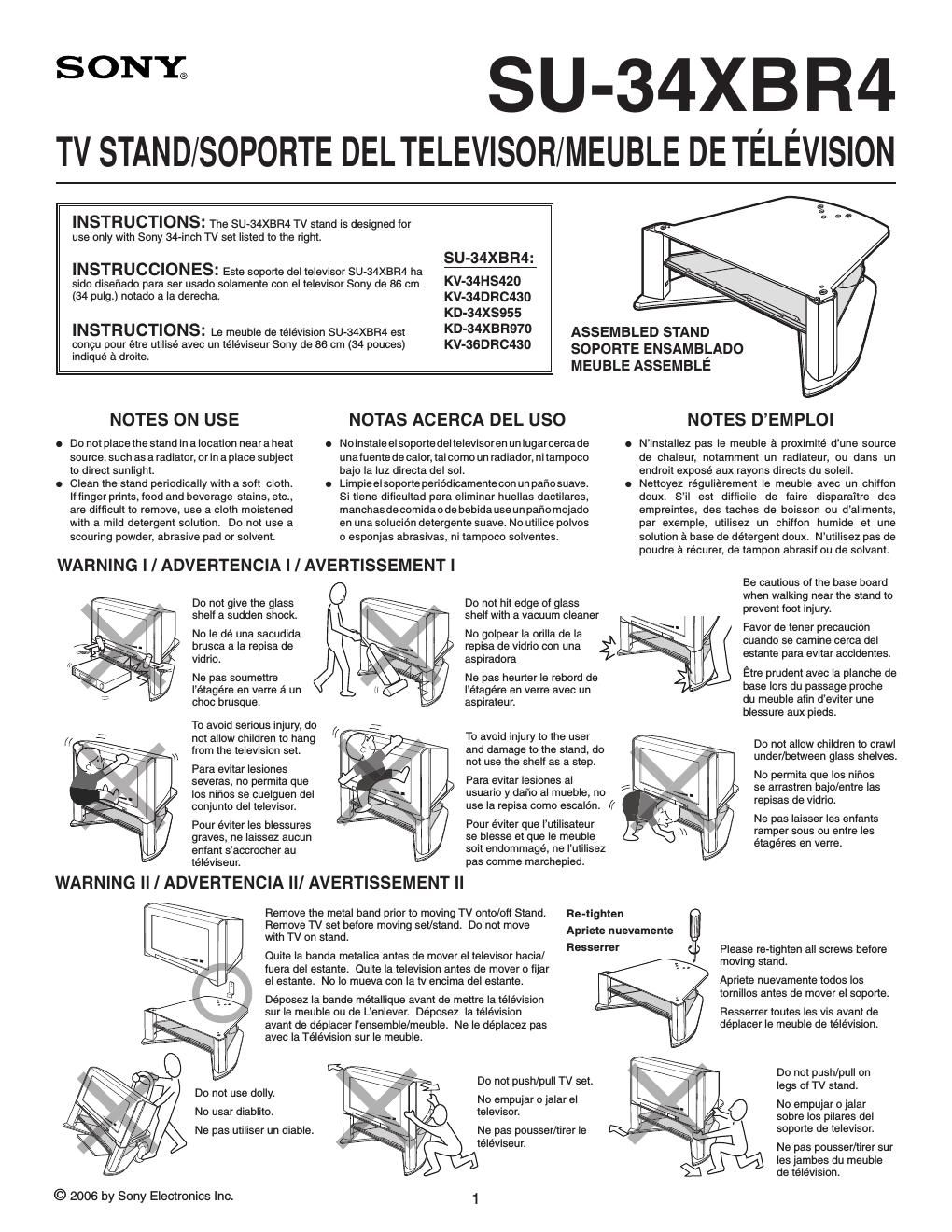

FRONT PILLAR (RIGHT) PILAR FRONTAL (DERECHO)PILIER AVANT (DROIT)
FRONT PILLAR (LEFT)PILAR FRONTAL (IZQUIERDO)PILIER AVANT (GAUCHE)
ItemArtículoRéf.
DescriptionDescripciónDescription
Qty.Cant.Qté.
Part No.Nro. de parteN° de pièce
1 Top boardRepisa superiorPanneau supérieur 1 XWL3931
2 Base boardRepisa inferiorPanneau inférieur 1 XW3729
3 Rear columnColumna traseraColonne arrière 1 P0307-1
4 Rear coverCubierta traseraCouvercle de colonne arrière 1 P0308
5 Front pillar (Left) (pre-assembled)Pilar frontal (Izquierdo) (pre-ensamblado)Pilier avant (gauche) (pré-assemblé) 1 XP0150
6 Front pillar (Right) (pre-assembled)Pilar frontal (Derecho) (pre-ensamblado)Pilier avant (droit) (pré-assemblé) 1 XP0149
7 Glass shelfRepisa de vidrioÉtagère en verre 1 G0380
A Toothed lock washer (M12)Arandela de llave (M12)Rondelle de blocage dentée (M12) 4 S0135
B Washer (M12)Arandela (M12)Rondelle (M12) 4 M0234
C Screw M5x20Tornillo M5x20Vis M5x20 2 S0142
D Capnut screw M8x447.1Tornillo M8x447.1Vis décrou borgne M8x447.1 4 XS0244
E Screw M4x16Tornillo M4x16Vis M4x16 3 S0122
F Steel bridgePuente metálicoTraverse en acier 1 XM0415
G Screw M5x35Tornillo M5x35Vis M5x35 2 S0162
H Metal bandBanda metálicaBande métallique 1 M0241
I Glass bracket (pre-installed)Sostén de vidrio (pre-instalada)Support en verre (pré-installée) 1 M0237
J Screw M8x8 (pre-installed)Tornillo M8x8 (pre-instalada)Vis M8x8 (pré-installée) 2 S0163
K Vinyl sealSello de vinilScellés en vinyle 8 H0942
L Insert nut M8x23 (pre-installed)Rosca integrada M8x23 (pre-instalada)Écrou insert M8x23 (pré-installée) 4 B0093-1
M Bumpon (pre-installed)Tope de plástico (pre-instalada)Plaque emboîtable (pré-installée) 4 P0243
PARTS LIST MODEL : SU-34XBR4
LISTA DE PARTES MODELO : SU-34XBR4
LISTE DES PIÈCES MODÈLE : SU-34XBR4
NOTES: ACTUAL SIZE HARDWARE IS ILLUSTRATED WITH EACH ASSEMBLY STEP.
NOTAS: JUNTO A CADA PASO DE ENSAMBLAJE SE MUESTRA EL TAMAÑO REAL DE LOS SUJETADORES.
NOTA - LA QUINCAILLERIE EST ILLUSTRÉE EN TAILLE RÉELLE POUR CHAQUE ÉTAPE DU MONTAGE.
6 5
5
6
7
1
3
4
2
F
Page 2
2 3
NOTES ON ASSEMBLY
You will need a medium size Phillips head screwdriver. Assemble the stand only by the method shown in this instruction sheet. Assemble the stand near the location where the stand will be used. The circled letters in the illustrations are the same as those in the PARTS LIST. For easier assembly, line up the parts in the order they will be required. Retain this manual for future reference.
NOTAS ACERCA DEL MONTAJE
Usted necesitará un desarmador mediano de cruz. Ensamble el soporte del televisor siguiendo únicamente el método mostrado en estas instrucciones. Arme cerca del lugar donde se usará. Las letras encerradas en círculo en las ilustraciones son las mismas que en la LISTA DE PARTES. Para facilitar el montaje, alinie las partes en el orden en que serán usadas. Conserve este manual para referencia futura.
NOTES DASSEMBLAGE
Il faut un tournevis cruciforme de taille moyenne. Il faut assembler le meuble uniquement selon la méthode décrite dans ce bulletin dinstruction. Assembler le meuble près de lendroit où il doit être utilisé. Les lettres entourées dans les schémas sont les mêmes que celles figurant dans la « LISTE DES PIÈCES ». Afin de faciliter lassemblage, aligner les pièces dans lordre de montage. Garder ce manuel pour référence ultérieure.
Arrow direction shows front.La dirección de la flecha indica el frente.La direction de la flèche indique lavant.
BASE BOARD
REPISA INFERIOR
PANNEAU INFÉRIEUR
REPLACEMENT PARTS INFORMATION (TV stand parts only) Review parts list before assembly. Please examine all packing material before discarding.
If any parts are missing or damaged, identify and refer to the instructions on the warranty page . To purchase replacement parts only, call the telephone number listed below.
1-619-661-6136 for residents of the United States.
1-877-779-9929 for residents of Canada.
INFORMACIÓN SOBRE PARTES DE REEMPLAZO (Partes para el soporte del televisor únicamente)
Revise la lista de partes antes de ensamblar. Por favor examine el material del empaque antes de tirarlo.
Si alguna parte falta o está dañada, identifíquela y siga las instrucciones en la hoja de garantía .
Para ordenar partes de reemplazo, llame al teléfono indicado a continuación.
1-619-661-6136 para residentes de los Estados Unidos.
1-877-779-9929 para residentes de Canadá.
INFORMATIONS SUR LES PIÈCES DE RECHANGE (meuble de télévision uniquement)
Vérifier toutes les pièces avant lassemblage. Inspecter tous les matériaux demballage avant de les jeter.
Si des pièces sont absentes ou défectueuses, consulter les instructions de la page de garantie .
Pour lachat de pièces de rechange uniquement, composer le numéro ci-dessous.
1-619-661-6136 pour les résidents des États-Unis.
1-877-779-9929 pour les résidents du Canada.
1
Top
Arriba
Dessus
BASE BOARD 2 & REAR COLUMN 3
REPISA INFERIOR 2 Y COLUMNA TRASERA 3
PANNEAU INFÉRIEUR 2 ET COLONNE ARRIÈRE 3
3
2
3
