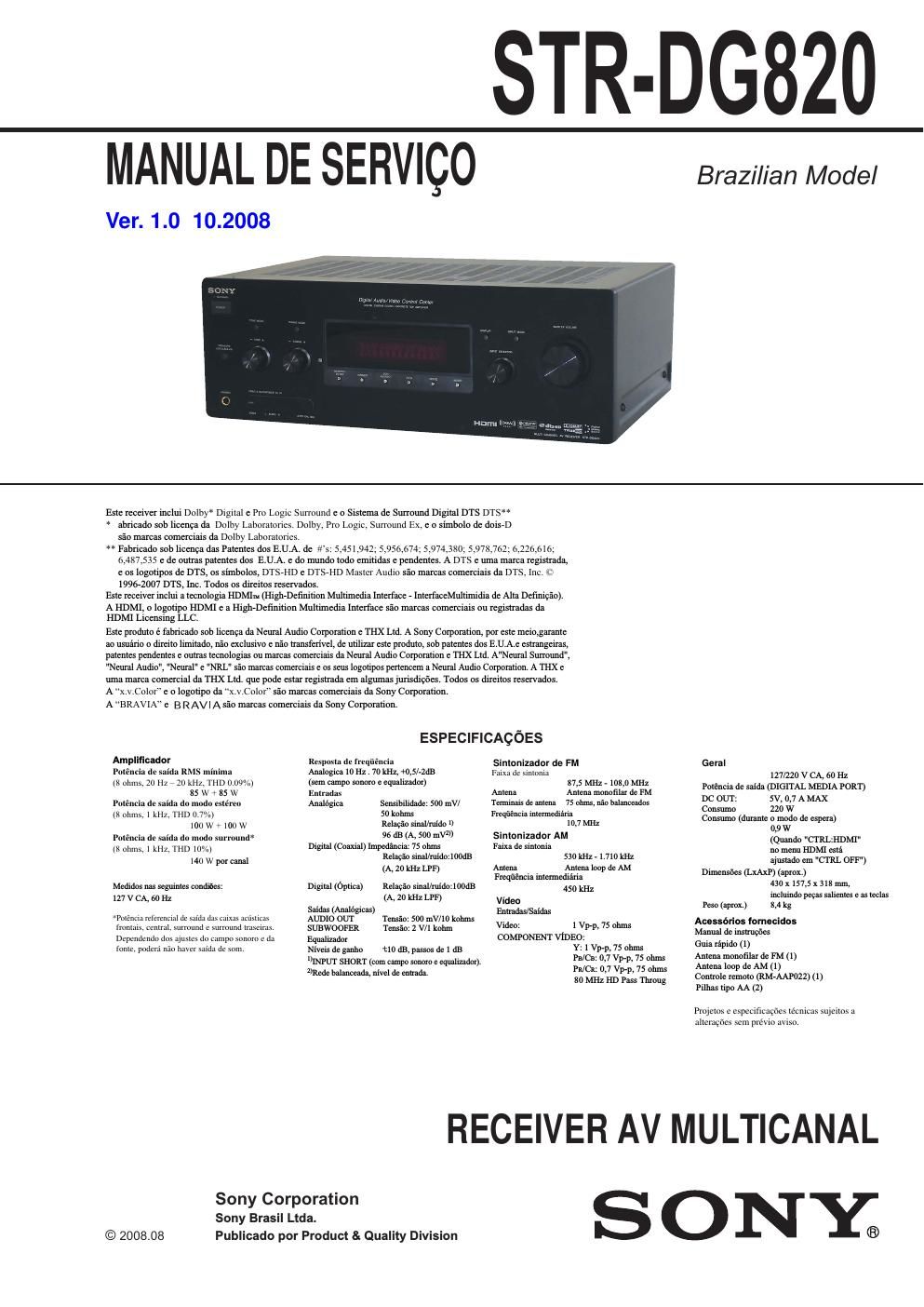

STR-DG820
Notas sabre reparo do componentes do lipo Chip
- Nunca reutilize le componente tipo chip.
- Informamos que os capacitores eletrolitieos de tantalo podem
ser danificados se expostos a altas temperaturas.
VERIFICAGAO DE SEGURANQA
Apos corrigir 0 problema original , efetue as seguintes inspecées de
seguranoa antes de liberar o aparelho para o cliente: Verifique os
terminais da antena, o aeabamento metalico, 0s botfies "metalizados",
os parafusos e todas as outras pegas metalicas expostas, procurando por
fugas de CA. Veriflque a presenga de fugas conforms a descrigao abaixo.
TESTE DE FUGA
A fuga do AC de alguma parte do metal exposta a terra e de todas
as partes do metal expostas que tenham um retomo a0 chassis,
n50 deve exceder 0.5 mA (500 microampers.). A corrente de
fuga pode ser medida por qualquer um dos tres metodos.
l. Um aparelho medidor de fuga, como Simpson 229 on RCA
WT-540A. Siga as instrugoes dos fabricantes para usar esses
instrumentos.
2. Um mili-amperimerm de AC operado a bateria. O multimetro
digital Data Precision 245 e adequado para esse service.
3. Medindo a queda de tensao através de um resistor por meio
de um multimetro ou de um voltimetro de AC operado a bateria.
A indieaoao de "limite" e de 0,75V, desse mode os medidores
analogicos precisam ter uma escala precisa de baixa tensao. O
Simpsom 250 e o Sanwa SH-63Trd s50 exemplos de multimetros
passivos apropriados. Quase todos os multimetros operados a
bateria que tem u.ma faixa de 2 V s50 adequados. (Veja Fig. A)
Para pega ale metal
exposta no aparelho
AC
0.15 uF g 1.5 kg / voltmeter
(o. 75 V)
_7_ Terra
Fig. A.
ATENQAO COM 05 COMPONENTES DE SEGURANCAY!
OS COMPONENTES IDENTIFICADOS COM A MARCA .L- NOS
DIAGRAMAS ESQUEMATICOS E NA LISTA DE PECAS 5A0
CRITICOS PARA A SEGURANCA. SOMENTE OS SUBS-
TITUA POR PECAS NUMERICAMENTE IDENTIFICADAS
NESSE MANUAL 0U EM SUPLEMENTOS PUBLICADOS
PELA SONY,
