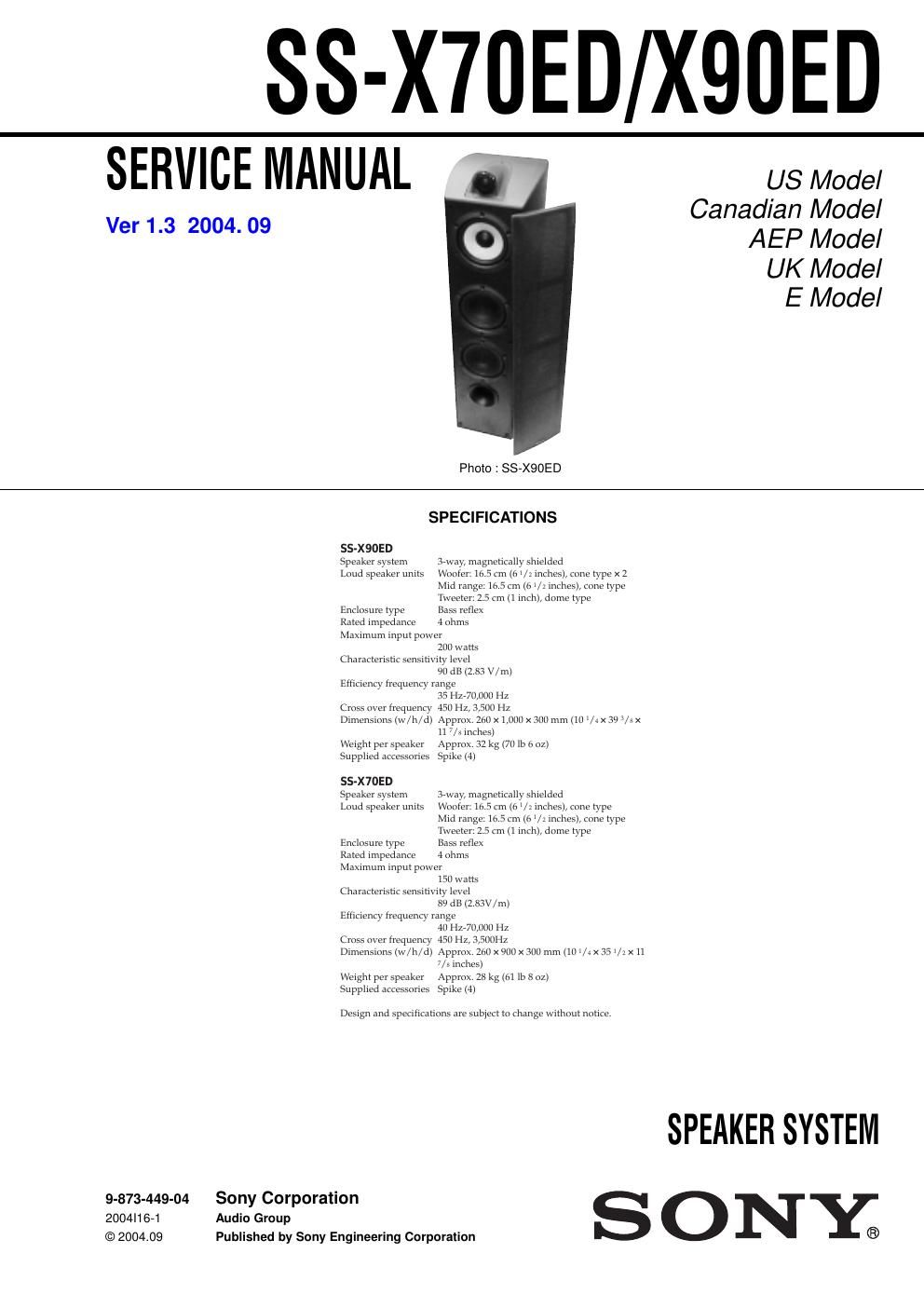

Page 1
2
SS-X70ED/X90ED
EXPLODED VIEW AND PARTS LIST
NOTE:
-Color Indication of Appearance Parts Example:
KNOB, BALANCE (WHITE) . . . (RED)
-†‘-†‘
Parts Color Cabinet's Color
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
1. SS-X70ED
1
5
6
151718 16
88
7 66
2
9 4
9
not
supplied
SP1 SP2 #2
3
not
supplied
not
supplied
#1
1X-4954-515-1 FRAME ASSY, GRILLE (BLACK)
1X-4954-645-1 FRAME ASSY, GRILLE (WOODY)
24-210-830-01 CATCHER
3X-4954-504-1 COVER ASSY, TW (WOODY)
3X-4954-505-1 COVER ASSY (B), TW (BLACK)
44-949-384-11 EMBLEM (NO.6), SONY
51-694-890-11 TERMINAL BOARD
64-874-614-11 SCREW +BVTP 3.5X14
71-761-514-11 MOUNTED PC BOARD
84-237-380-01 RING, ORNAMENTAL
94-238-926-01 BOLT, HEXAGON SOCKET
15 4-238-448-01 PLATE
16 4-238-445-01 SPIKE
17 4-238-446-01 NUT
18 4-238-447-01 WASHERSP1 1-825-021-11 SPEAKER (16cm)
SP2 1-825-019-11 SPEAKER (16cm)
#1 7-683-420-04 BOLT,HEXAGON SOCKET 4X10
#2 7-682-148-01 SCREW +P 3X8
*************************************************************
ACCESSORIES
************
4-238-600-11 MANUAL, INSTRUCTION (ENGLISH, FRENCH,
SPANISH, PORTUGUESE, CHINESE)
(US, Canadian, UK, E)
4-238-600-21 MANUAL, INSTRUCTION (ENGLISH, FRENCH,
GERMAN, SPANISH, DUTCH, SWEDISH,
ITALIAN, PORTUGUESE, SLOVAK, POLISH,
RUSSIAN, GREEK, FINNISH, DANISH, CZECH)
(APE)
Ver 1.3
Page 2
3
SS-X70ED/X90ED
51
55
56
65
66
67
68
58 58
59
59 54
5857
5956 56
52 not
supplied
SP3 SP4
#4
53
not
supplied
not
supplied
#3
2. SS-X90ED
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
51 X-4954-516-1 FRAME ASSY, GRILLE (BLACK)
51 X-4955-725-1 FRAME ASSY, GRILLE (WOODY)
52 4-210-830-01 CATCHER
53 X-4954-504-1 COVER ASSY (B), TW (WOODY)
53 X-4954-505-1 COVER ASSY (B), TW (BLACK)
54 4-949-384-11 EMBLEM (NO.6), SONY
55 1-694-890-11 TERMINAL BOARD
56 4-874-614-11 SCREW +BVTP 3.5X14 (BLACK)
57 1-761-515-11 MOUNTED PC BOARD
58 4-237-380-01 RING, ORNAMENTAL
59 4-238-926-01 BOLT, HEXAGON SOCKET
65 4-238-448-01 PLATE
66 4-238-445-01 SPIKE
67 4-238-446-01 NUT
68 4-238-447-01 WASHERSP3 1-825-022-11 SPEAKER (16cm)
SP4 1-825-019-11 SPEAKER (16cm)
#3 7-683-420-04 BOLT,HEXAGON SOCKET 4X10 (BLACK)
#4 7-682-148-01 SCREW +P 3X8
*************************************************************
ACCESSORIES
************
4-238-600-11 MANUAL, INSTRUCTION (ENGLISH, FRENCH,
SPANISH, PORTUGUESE, CHINESE)
(US, Canadian, UK, E)
4-238-600-21 MANUAL, INSTRUCTION (ENGLISH, FRENCH,
GERMAN, SPANISH, DUTCH, SWEDISH,
ITALIAN, PORTUGUESE, SLOVAK, POLISH,
RUSSIAN, GREEK, FINNISH, DANISH, CZECH)
(APE)
Ver 1.3
