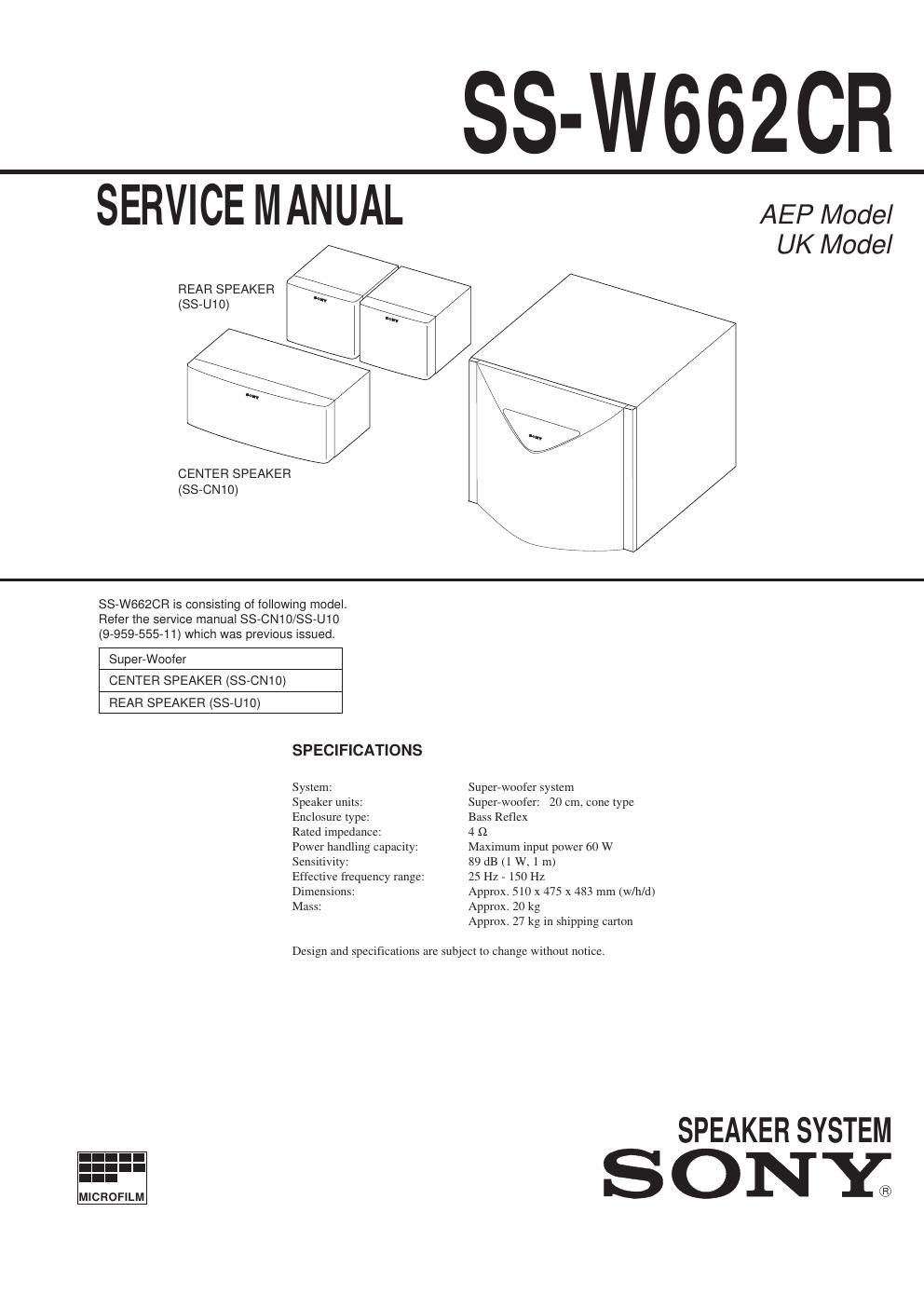

- 2 -
SS-W662CR
1. EXPLODED VIEW AND PARTS LIST
Sony Corporation
Ref. No. Part No. Description Remark
1 X-4947-644-1 SPEAKER CABINET ASSY
2 X-4947-645-1 GRILLE FRAME ASSY
3 X-4947-640-1 LED ASSY
4 4-977-569-01 SERVICE PANEL
5 1-777-647-11 CORD (INTERCONNECTING)
6 1-537-529-11 TERMINAL BOARD
7 4-981-348-01 SCREW +B 4 X 25
8 4-960-362-01 SCREW +P 4 X 19
9 4-960-366-01 SCREW +P3.5 X 9.5
SP1 1-504-515-12 SPEAKER (20 cm) (Super-Woofer) Ref. No. Part No. Description Remark
3-858-199-11 INSTRUCTION MANUAL
*4-985-787-01 CUSHION (B1)
*4-985-800-01 CUSHION (B2)
*4-985-801-01 CUSHION (T1)
*4-985-802-01 CUSHION (T2)
*4-985-788-01 POLYETHYLENE BAG (L)
*4-985-786-01 CARTON NOTE:
¥ The mechanical parts with no reference
number in the exploded views are not
supplied.
¥ Items marked "*" are not stocked since
they are seldom required for routine
service. Some delay should be anticipated
when ordering these items.
9-960-828-11 Home A&V Products Company
English
96J7553-1
Printed in Germany
© 1996.10
Published by Service and Safety Engineering Dept.
2 7
8
3 9
SP1
456
1
