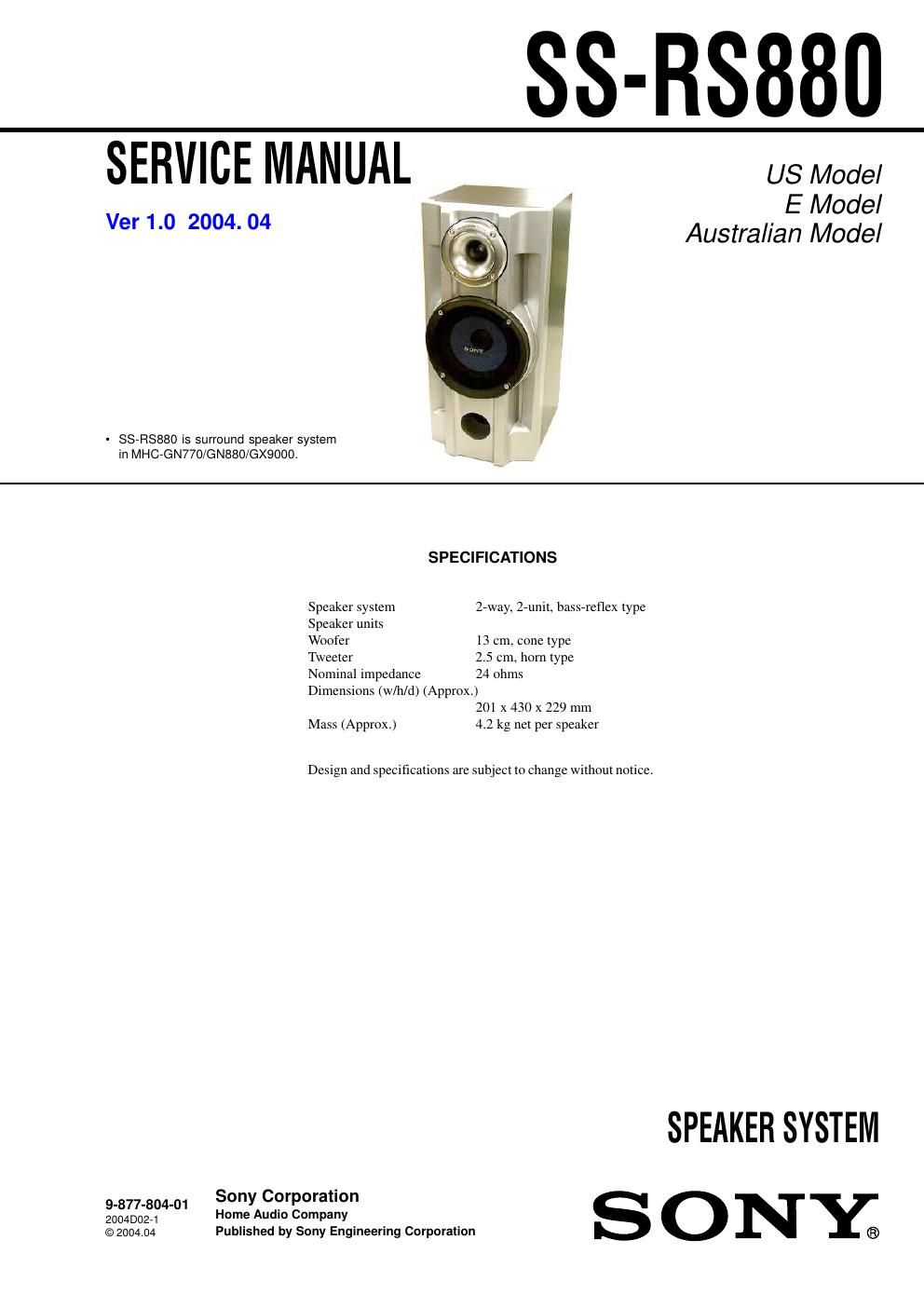

SS-RS880
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
EXPLODED VIEWS
NOTE:
--XX, -X mean standardized parts, so they may
have some difference from the original one.
-Items marked * are not stocked since they
are seldom required for routine service. Some
delay should be anticipated when ordering these
items.
not supplied
1
1
23 45
5
6
67
-The mechanical parts with no reference number in
the exploded views are not supplied.
14-984-567-01 SCREW (4X20), TAPPING
2A-4713-727-A FRONT PANEL ASSY
34-951-620-01 SCREW (2.6X8), +BVTP
41-825-826-11 SPEAKER (2.5cm)54-874-614-71 SCREW
64-874-614-21 SCREW (1) (3.5X14), TAPPING
71-825-766-11 SPEAKER (13cm)
