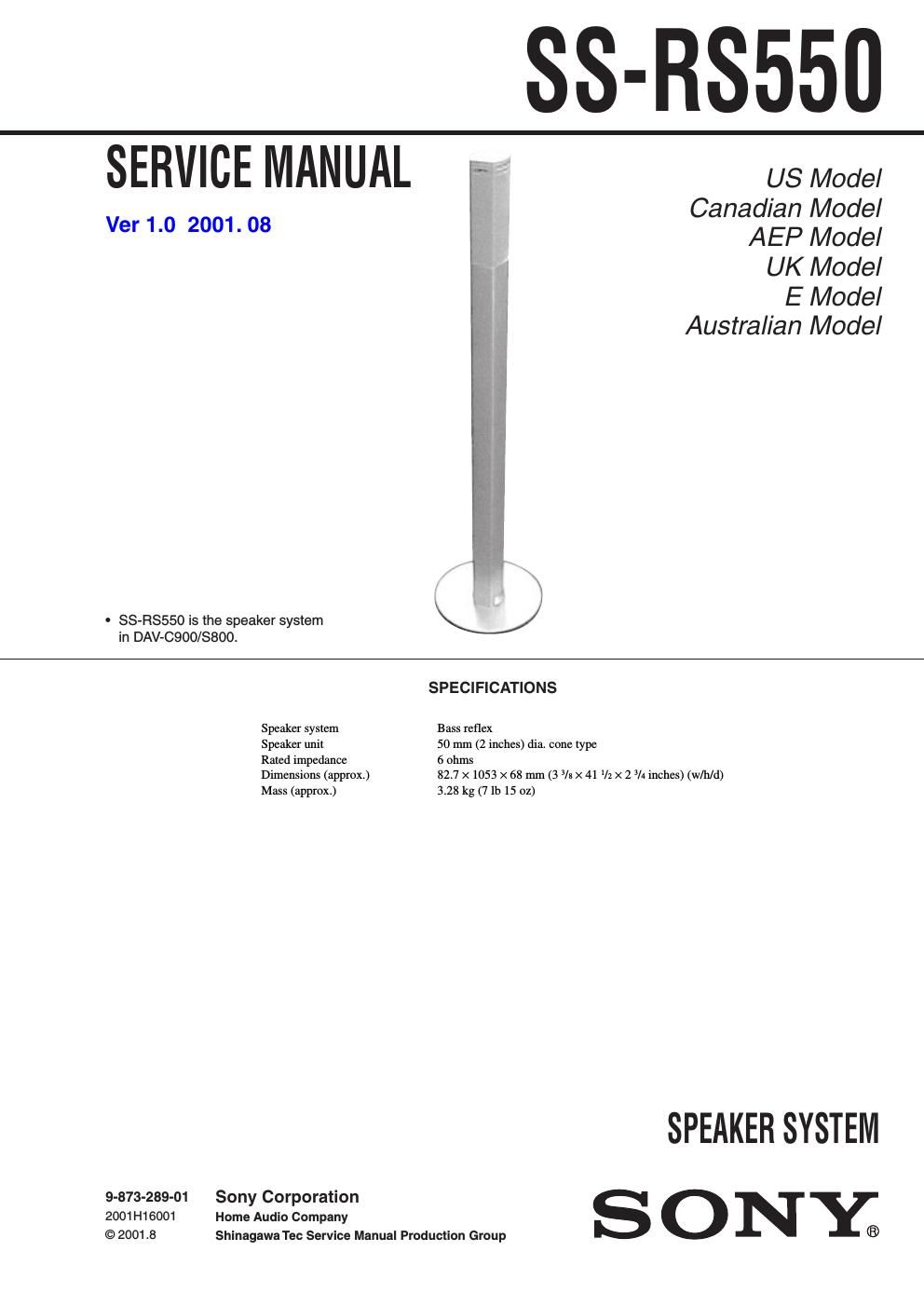

Sony ss rs 550 service manual
This is the 4 pages manual for sony ss rs 550 service manual. Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com .
Download PDF
Extracted text from sony ss rs 550 service manual (Ocr-read)
Page 1
2
SS-RS550
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
EXPLODED VIEW AND PARTS LIST
1. SPEAKER SECTION
#1
#7#1
#8
#1#8
1
2
4
10
4
5
6
7
7
9
8
3
not
supplied
not
supplied
not
supplied
SP1
SP1 SP2
aa
1 4-236-937-01 CAP, REAR
2 4-236-155-01 REFLECTOR (REAR)
3 X-4954-216-1 BRACKET (REAR.R) SUB ASSY, NET
3 X-4954-217-1 BRACKET (REAR.L) SUB ASSY, NET
4 4-229-428-01 SCREW, +BVTP TAPPING
5 4-237-867-01 SCREW (3.5X10), +BTP TAPPING
6 4-237-080-01 HOLDER (REAR.L), TERMINAL
6 4-237-081-01 HOLDER (REAR.R), TERMINAL
7 4-236-758-01 FOOT (FRONT)8 1-823-533-11 CORD (WITH CONNECTOR)
9 1-694-836-11 TERMINAL, SPEAKER
10 4-237-868-01 SCREW TAPPING +PWH 2.6X6
SP1 1-544-955-11 SPEAKER (56mm)
SP2 1-544-942-11 LOUD SPEAKER (1.1cm)
#1 7-685-535-14 SCREW +BTP 2.6X10 TYPE2 N-S
#7 7-685-534-14 SCREW +BTP 2.6X8 TYPE2 N-S
#8 7-685-137-19 SCREW +P 2.6X14 TYPE2 NON-SLIT
Page 2
3
SS-RS550
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
2. STAND SECTION
#3
#5 #4 not
supplied
5152
52
53
54
56
57 64
60
63
63
63
65
63
58
61
62
59
51 A-4735-542-A HOLDER SPK ASSY
52 3-831-441-99 CUSHION, SPEAKER
53 1-823-532-11 CORD (WITH CONNECTOR)
54 4-236-941-01 NET PUNCHING (SS)
56 4-236-173-01 ALUMINUM (STAND)
57 4-236-178-01 FOOT (STAND)
58 1-694-836-11 TERMINAL, SPEAKER
59 4-237-867-01 SCREW (3.5X10), +BTP TAPPING
60 4-236-180-01 SLIDER (TERMINAL)61 4-236-179-01 HOLDER (TERMINAL)
62 4-237-806-01 SCREW (3X6), +KTT TAPPING
63 4-236-757-01 FOOT (STAND)
64 4-237-810-01 CUSHION (STAND. AL)
65 4-237-807-01 SCREW +BTP 3X40
#3 7-685-651-79 SCREW +BTP 3X20 TYPE2 N-S
#4 7-685-546-19 SCREW +BTP 3X8 TYPE2 N-S
#5 7-685-544-14 SCREW +BTP 3X5 TYPE2 N-S
