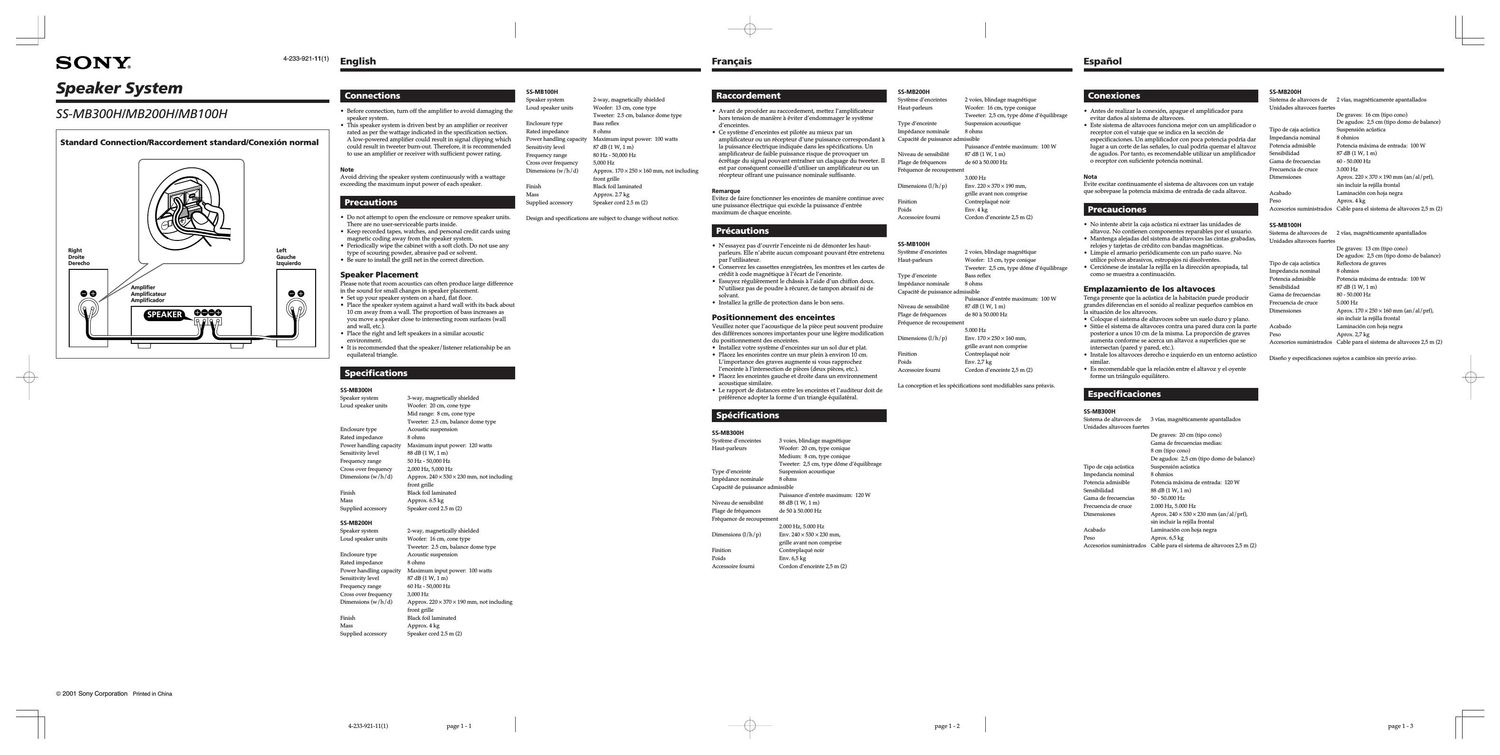

Page 1

4-233-921-11(1)

S O NYs
Speaker System
SS-MB300H/MBZOOH/MB 100H

English

Before connection, turn off the amplifier to avoid damaging the

Standard Connection/Raccordement standard/Conexién normal

Right Left
Droite Gauche
Derecho lzquievdo

60 60

/

© 2001 Sony Corporation Printed in China

speaker system.

This speaker System is driven best by an amplifier or receiver

rated as per the wattage indicated in the specification section.
A low-powered amplifier could result in signal clipping which
could result in tweeter burn-out. Therefore, it is recommended
to use an amplifier or receiver with sufficient power rating.

Note

Avoid driving the speaker system continuously with a wattage
exceeding the maximum input power of each speaker.

Precautions

- Do not attempt to open the enclosure or remove speaker units.
There are no user-serviceable parts inside.

Keep recorded tapes, watches, and personal credit cards using

magnetic coding away from the speaker system.

Periodically wipe the cabinet with a soft cloth. Do not use any

type of scouring powder, abrasive pad or solvent.

Be sure to install the grill net in the correct direction.

Speaker Placement

Please note that room acoustics can often produce large difference

in the sound for small changes in speaker placement.

- Set up your speaker system on a hard, flat floor.

' Place the speaker system against a hard wall with its back about
10 cm away from a wall. The proportion of bass increases as
you move a speaker close to intersecting room surfaces (wall

and wall, etc.).

environment.

equilateral triangle.

Spe

SS-MBBOOH
Speaker system
Loud speaker units

Enclosure type
Rated impedance

Powcr handling capacity
Sensitivity level
Frequency range

Cross over frequency
Dimensions (w /h /d)

Finish
brass
Supplied accessory

SS-MBZOOH
Speaker system
Loud speaker units

Enclosure type
Rated impedance

Power handling capacity
Sensitivity level
Frequency range

Cross over frequency
Dimensions (w /h /d)

Finish

brass
Supplied accessory

4-233-921-11(1)

Place the right and left speakers in a similar acoustic

It is recommended that the speaker/ listener relationship be an

cat ons

3-way, magnetically shielded
Woofer: 20 cm, conc type
Mid range: 8 cm, cone type

Tweete - 2.5 cm, balance dome type
Acoustic . spension
8 ohms

Maximum input powcr: 120 watts
88 dB (1 w, 1 m)

50 Hz - 50,000 Hz

2,000 Hz, 5,000 Hz

Approx. 240 X 530 x 230 mm, not including
front grille

Black foil laminated

Approx. 6.5 kg

Speaker cord 2.5 m (2)

2-way, magnetically shielded
Woofer: 16 cm, cone type

Tweeter: 2.5 cm, balance dome type
Acoustic suspension

8 ohms

Maximum input power: 100 Watts
87 dB (1 w, 1 m)

60 Hz - 50,000 Hz

3,000 Hz

Approx. 220 X 370 x 190 mm, not including
front grille

Black foil laminated

Approx. 4 kg

Speaker cord 2.5 m (2)

page 1 - 1

SS-M 31 00H
Speaker system
Loud speaker units

Enclosure type
Rated impedance

Power handling capacity
Sens ity level
Frequency range

Cross over trequcncy
Dimensions (w/h/d)

Finish
Mass
Supplied accessory

2-way, magnetically shielded
Woofer: 13 cm, cone type

Tweeter: 2.5 on, balance dome type
Bass reflex

3 ohms

Maximum input power: 100 watts
87 dB (1 w, 1 m)

80 Hz - 50,000 Hz

5,000 Hz

Approx. 170 x 250 x 160 mm, not including
front grille

Black foil laminated

Approx. 2.7 kg

Speaker cord 2.5 m (2)

Design and specifications are subject to change without notice.

C\.

Frangais

cco ement

- Avant de procéder au raccordement, mettez lamplificateur
hors tension de maniere a éviter dendommager le systeme
denceintes.

- Ce systeme d/enceintes est pilotee au mieux par un
amplificateur ou un récepteur d/une puissance correspondant a
la puissance électrique indiquée dans les specifications. Un
amplificateur de faible puissance risque de provoquer un
écrétage du signal pouvant entrainer un claquage du tweeter. Il
est par consequent conseille dutiliser un amplificateur ou un
récepteur offrant une puissance nominale suffisante.

Remarque

Evitez de faire fonctionner les enceintes de maniere continue avec
une puissance électrique qui excede la puissance dentrée
maximum de chaque enceinte.

OHS

Nessayez pas douvrir lenceinte ni de démonter les haut-
parleurs. Elle n/abrite aucun composant pouvant étre entretenu
par lutilisateur.

Conservez les cassettes enregistrées, les montres et les cartes de
crédit a code magnetique a lécart de l/enceinte.

Essuyez regulierement le chassis a laide dun chiffon doux.
N/utilisez pas de poudre a récurer, de tampon abrasif ni de
solvant.

Installez la grille de protection dans le bon sens.

Positionnement des enceintes

Veuillez noter que lacoustique de la piece peut souvent produire
des differences sonores importantes pour une légere modification
du positionnement des enceintes.

0 Installez votre systeme denceintes sur un sol dur et plat.

- Placez les enceintes contre u.n mur plein a environ 10 cm.
Limportance des graves augmente si vous rapprochez
lenceinte a lintersection de pieces (deux pieces, etc.).

Placez les enceintes gauche et droite dans un environnement
acoustique similaire.

Le rapport de distances entre les enceintes et l/auditeur doit de
preference adopter la forme dun triangle equilateral.

Spe f at ons

SS-MBBOOH
Systeme d'enceintes

3 voies, blindagc magnetiquc
Haut-parleurs Woofer: 20 cm, type conique
Medium: 8 cm, type conique

Tweeter: 2,5 cm, type dome déquilibragc
'rypc denccinte Suspension acoustique

Impedance nominale 8 ohms
Capacite dc puissance admissible

Puissancc dcntréc maximum: 120 w
88 dB (1 w, 1 m)

de 50 a 50.000 Hz

Niveau dc sensibilite

Flage de frequenccs

Frequence de rccoupement
2.000 Hz, 5.000 Hz

Dimensions (l/h/p) Env. 240 x 530 X 230 mm,
grille avant non comprise

Finition Contreplaque noir

Poids Env. 6,5 kg

Acccssoirc foumi Cordon dcnceintc 2,5 m (2)

55-MBZOOH
Systcme dcnceintes
Haut-parleurs

Type d'cnceintc
impedance nominalc

2 voics, blindagc magnetique
Woofer: 16 cm, type conique

Tweeter: 2,5 cm, type dome déquilibrage
Suspension acoustique

8 ohms

Capacite de puissance admissible

Niveau dc scnsibilité
Plagc de frequenccs

Frequencc dc rccoupement

Dimensions (1/ h/ p)

Finition
Poids
Accessoire foumi

SS-M Bl 00H
Systeme dcnceintos
Haut-parleurs

Type d'cnceintc
impedance nominalc

Capacite dc puissance admi.

Niveau dc scnsibilité
Plagc de frequenccs

Frequencc dc rccoupement

Dimensions (l/h/p)

Finition
Poids
Accessoire foumi

Puissance d'cntrec maximum: 100 w
87 dB (1 w, 1 m)
dc 60 a 50.000 Hz

3000 Hz
Env. 220 X 370 x 190 mm,
grille avant non comprise
Contrcplaque noir

Env. 4 kg

Cordon d'enccinte 2,5 m (2)

2 voics, blindagc magnetique
Woofer: 13 cm, type conique

Tweeter: 2,5 on, type dome dcquilibrage
Bass reflex

8 ohms

'ble

Pu .sance d'entrec maximum: 100 w

87 dB (1 w, 1 m)

dc 80 a 50.000 Hz

5000 Hz

Env. 170 X 250 x 160 mm,
grille avant non comprise
Contrcplaque noir

Env. 2,7 kg

Cordon d'enccinte 2,5 m (2)

La conception et les specifications sont modifiables sans preavis.

page 1 -2

Espafiol

Conexiones

Antes de realizar la conexion, apague e1 amplificador para
evitar darlos al sistema de altavoces.

Este sistema de altavoces tunciona mejor con un amplificador 0
receptor con el vataje que se indica en la seccion de
especificaciones. Un amplificador con poca potencia podria dar
lugar a un corte de las sefiales, lo cual podria quemar el altavoz
de agudos. Por tanto, es recomendable utilizar un amplificador
o receptor con suficiente potencia nominal.

Nota
Evite excitar continuamente el sistema de altavoces con un Vataje
que sobrepase la potencia maxima de entrada de cada altavoz.

Precauciones

- No intente abrir la caja acLlstica ni extraer las unidades de
altavoz. No contienen componentes reparables por el usuario.
Mantenga alejadas del sistema de altavoces las cintas grabadas,
relojes y tarjetas de crédito con bandas magnéticas.

Limpie e1 armario periodicamente con un pafio suave. No
utilice polvos abrasivos, estropajos ni disolventes.

Cercionese de instalar la reiilla en la direccion apropiada, tal
como se muestra a continuacion.

Emplazamiento cle los altavoces

Tenga presente que la acustica de la habitacion puede producir
grandes diferencias en el sonido a1 realizar pequefios cambios en
la situacion de los altavoces.

- Coloque el sistema de altavoces sobre un suelo duro y plano.

- Situe el sistema de altavoces contra una pared dura con la parte
posterior a unos 10 cm de la misma. La proporcion de graves
aumenta conforme se acerca un altavoz a superficies que se
intersectan (pared y pared, etc.).

Instale los altavoces derecho e izquierdo en un entomo acustico
similar.

Es recomendable que la relacion entre e1 altavoz y el oyente
forme un triangulo equilatero.

SS-M B300H

Sistema dc altavoces dc 3 vias, magneticamente apantallados
Unidades altavoces fuertes

De graves: 20 cm (tipo cono)

Gama dc frecucncias medias:

s cm (tipo cono)

De agudos' 2,5 cm (tipo domo dc balance)
Suspens n acestica

s ohmios

Potencia maxima de entrada: 120 w

88 dB (l w, 1 m)

50 - 50.000 Hz

2.000 Hz, 5.000 Hz

Tipo de caja acustica
lmpcdancia nominal
Potencia admisible
Sensibilidad

Gama dc frccuencias
Frecuencia dc cruce

Dimensiones Aprox. 240 x 530 X 230 m (an /al/prf),
sin incluir la rejilla frontal
Acabado Laminacion con hoja negra

Peso Aprox. 5,5 kg
Accesorios suministrados Cable para el sistema de altavoces 2,5 m (2)

SS-M BzooH
Sistema de altavoces de 2 vias, magneticamente apantallados

Unidadcs altavoces fuertcs

Tipo de caja aciistica
lmpedancia nominal
Potencia admisible
Sensibilidad

Gama de frccuencias
Frecuencia dc cruce
Dimensiones

Acabado
Peso

De graves- lo cm (tipo cono)

De agud : 2,5 cm (tipo domo dc balance)
Suspension acustica
s ohmios

Potencia maxima de entrada: 100 w
87 dB (1 w, 1 m)

60 - 50.000 Hz

3.000 Hz

Aprox. 220 X 370 x 190 mm (an/al/prf),
sin incluir la rcjilla frontal

Laminacion con hoia negra

Aprox. 4 kg

Accesorios Surninistrados Cable para el sistema de altavoces 2,5 m (2)

SS-MB1 00H

Sistema de altavoces dc
Unidades altavoces fuertcs

'ripo do caja acestica
lmpcdancia nominal
Potencia admisible
Sensibilidad

Gama de frccuencias
Frecuencia dc cruce
Dimensiones

Acabado
Peso

2 vias, magneticamente apantallados

De graves: 13 cm (tipo cono)

De agudos: 2,5 cm (tipo domo dc balance)
Reflectora dc graves

8 ohmios

Potencia maxima de entrada: 100 w

87 dB (1 w, 1 m)

so - 50.000 Hz

5.000 Hz

Aprox. 170 x 250 x 160 mm (an/al/prf),
sin incluir la rcjilla frontal

Laminacien con hoia negra

Aprox. 2,7 kg

Accesorios suministrados Cable para el sistema de altavoces 2,5 m (2)

Discrio y cspecificaciones sujetos a cambios sin previo aviso.
