Extracted text from Sony RCD W50 C Service Manual (Ocr-read)

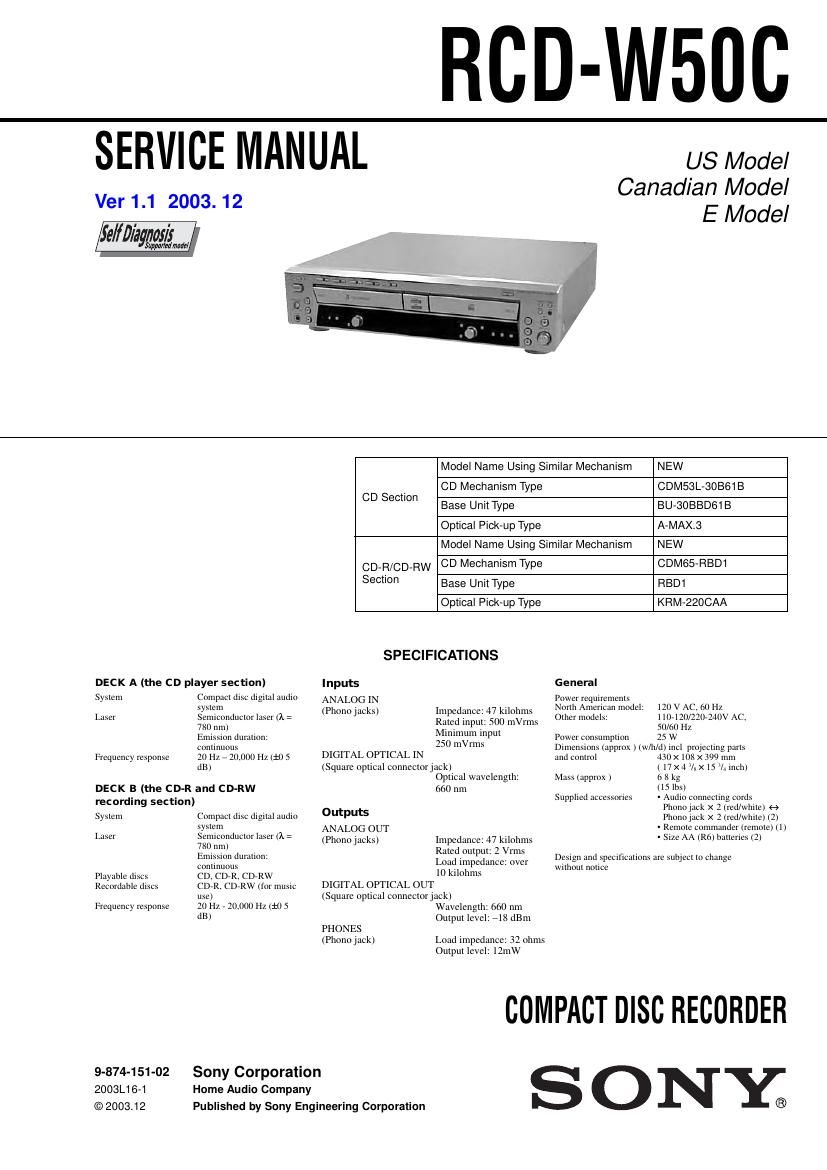

Page 1
2
This appliance is classified as a CLASS 1 LASER product. The
CLASS 1 LASER PRODUCT MARKING is located on the rear
exterior.
T he following caution label is located inside the apparatus.
Laser component in this product is capable
of emitting radiation exceeding the limit for
Class 1.
CAUTION
Use of controls or adjustments or performance of procedures
other than those specified herein may result in hazardous radiation
exposure.
Notes on chip component replacement
- Never reuse a disconnected chip component.
- Notice that the minus side of a tantalum capacitor may be
damaged by heat.
Flexible Circuit Board Repairing
- Keep the temperature of soldering iron around 270หC
during repairing.
- Do not touch the soldering iron on the same conductor of the
circuit board (within 3 times).
- Be careful not to apply force on the conductor when soldering
or unsoldering.
RCD-W50C
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH
MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS
LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE
COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS
APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS
PUBLISHED BY SONY.
ATTENTION AU COMPOSANT AYANT RAPPORT
ร- LA SรCURITร!
LES COMPOSANTS IDENTIFรS PAR UNE MARQUE 0 SUR LES
DIAGRAMMES SCHรMATIQUES ET LA LISTE DES PIรCES SONT
CRITIQUES POUR LA SรCURITร DE FONCTIONNEMENT. NE
REMPLACER CES COMPOSANTS QUE PAR DES PIรSES SONY
DONT LES NUMรROS SONT DONNรS DANS CE MANUEL OU
D ANS LES SUPPรMENTS PUBLIรS PAR SONY.
After correcting the original service problem, perform the
following safety checks before releasing the set to the customer:
Check the antenna terminals, metal trim, metallized knobs, screws,
and all other exposed metal parts for AC leakage. Check leakage as
described below.
LEAKAGE
T he AC leakage from any exposed metal part to earth ground and
from all exposed metal parts to any exposed metal part having a
return to chassis, must not exceed 0.5 mA (500 microamperes).
Leakage current can be measured by any one of three methods.
1. A commercial leakage tester, such as the Simpson 229 or RCA WT-540A. Follow the manufacturers instructions to use these
instruments.
2. A battery-operated AC milliammeter. The Data Precision 245 digital multimeter is suitable for this job.
3. Measuring the voltage drop across a resistor by means of a VOM or battery-operated AC voltmeter. The limit indication
is 0.75 V, so analog meters must have an accurate low-voltage
scale. The Simpson 250 and Sanwa SH-63Trd are examples of
a passive VOM that is suitable. Nearly all battery operated
digital multimeters that have a 2V AC range are suitable. (See
Fig. A)
SAFETY CHECK-OUT
To Exposed Metal
Par ts on Set
0.15 ยต F
1.5 k-ฆ AC
V
oltmeter
(0.75 V)
Earth Ground
Fig. A. Using an AC voltmeter to check AC leakage.
MODEL IDENTIFICATION
- BACK PANEL -
Parts No.
PA R TS No. MODEL
4-238-401-0 ฯ-
4-238-401-1ฯ-
4-238-401-3 ฯ-
US
Canadian
E
Page 2
3
RCD-W50C
TABLE OF CONTENTS
1. SERVICING NOTE ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท
4
2. GENERALยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยท 5
3. DISASSEMBLY ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยท 6
3-1. Case (409538) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยท 7
3-2. Loading Panel (CDR) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท 7
3-3. Front Panel Section ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยท 8
3-4. CD-SW Board, LED Board, DISPLAY Board ยทยทยทยทยทยทยทยทยทยทยทยทยท 8
3-5. CD Mechanism Deck (CDM65-RBD1) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยท 9
3-6. Tray ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยท 9
3-7. CDR Board ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยท 10
3-8. Holder (MG) Sub Assembly, Dust Cover ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยท 10
3-9. Optical Pick-Up (KRM-220CAA) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยท 11
3-10. Motor Assembly (Loading) (M201) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยท 11
3-11. Cam (CH) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยท 12
3-12. MAIN Board ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยท 12
3-13. CD Mechanism Deck (CDM53L-30B61B) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท 13
3-14. Fitting Base (Magnet) Assembly ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยท 13
3-15. CLAMP MOTOR Board, Motor (Clamp) Assembly (M701) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยท 14
3-16. Fitting Base (Guide) Assembly, Bracket (Chassis) ยทยทยทยทยท 14
3-17. Tray (Sub) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยท 15
3-18. Chassis (Mold B) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยท 15
3-19. LOAD MOTOR Board, Motor (Loading) Assembly (M702) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยท 16
3-20. Stocker Section ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยท 16
3-21. Slider (Selection), Tension Spring (Shutter), Slider (Shutter) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยท 17
3-22. Gear (Gear A), Gear (Gear B), Gear (U/D Slider) ยทยทยทยทยทยท 17 Precaution During Gear (Gear U/D Slider),
Gear (Gear B), Gear (Gear A) Installation ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
18
3-23. Gear (Chucking) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยท 18
3-24. BD Board ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยท 19
3-25. Optical Block Section ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยท 19
4. TEST MODE ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยท 21
5. ELECTRICAL ADJUSTMENTS ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยท 24
CD SECTION ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยท 24
CD-R/RW SECTION ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยท 25
6. DIAGRAMS ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท 55
6-1. Block Diagrams - CD-R Section - ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยท 56 - CD Section - ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยท 57
- POWER/DISPLAY Section - ยทยทยทยทยทยท 58
6-2. Printed Wiring Board - BD Section - ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยท 59
6-3. Schematic Diagram - BD Section - ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยท 60
6-4. Printed Wiring Board - SENSER/MOTOR/SW Section - ยทยทยทยทยท 61
6-5. Schematic Diagram - SENSER/MOTOR/SW Section - ยทยทยทยทยท 62
6-6. Printed Wiring Board - CD-R Section (Side A) - ยทยทยทยทยทยท 63
6-7. Printed Wiring Board - CD-R Section (Side B) - ยทยทยทยทยทยท 64
6-8. Schematic Diagram - CD-R Section (1/4) - ยทยทยทยทยทยทยทยทยทยทยทยทยทยท 65
6-9. Schematic Diagram - CD-R Section (2/4) - ยทยทยทยทยทยทยทยทยทยทยทยทยทยท 66
6-10. Schematic Diagram - CD-R Section (3/4) - ยทยทยทยทยทยทยทยทยทยทยทยทยทยท 67
6-11. Schematic Diagram - CD-R Section (4/4) - ยทยทยทยทยทยทยทยทยทยทยทยทยทยท 68
6-12. Printed Wiring Board - MAIN Section (Side A) - ยทยทยทยทยท 69
6-13. Printed Wiring Board - MAIN Section (Side B) - ยทยทยทยทยท 70
6-14. Schematic Diagram - MAIN Section (1/2) - ยทยทยทยทยทยทยทยทยทยทยทยทยท 71
6-15. Schematic Diagram - MAIN Section (2/2) - ยทยทยทยทยทยทยทยทยทยทยทยทยท 72
6-16. Printed Wiring Board - LED Section - ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยท 73
6-17. Schematic Diagram - LED Section - ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยท 74
6-18. Printed Wiring Board - DISPLAY Section - ยทยทยทยทยทยทยทยทยทยทยทยทยท 75
6-19. Schematic Diagram - DISPLAY Section - ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท 76
6-20. IC Block Diagrams ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท 77
6-21. IC Pin Functions Description ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยท 80
7. EXPLODED VIEWS ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
54
7-1. Case Section ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยท 90
7-2. Front Panel Section ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยท 91
7-3. Chassis Section ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยท 92
7-4. Overall Section (CDM53L-30B61B) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยท 93
7-5.
Chassis (Mold) Assembly Section (CDM53L-30B61B) ยทยท 94
7-6. Chassis Section (CDM53L-30B61B) ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยท 95
7-7. Optical Block Section ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท 96
7-8. CDM65-RBD1 ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยท 97
8. ELECTRICAL PARTS LIST ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยทยท\
ยทยทยท 98
Unleaded solder
Boards requiring use of unleaded solder are printed with the lead-
free mark (LF) indicating the solder contains no lead.
(Caution: Some printed circuit boards may not come printed with
the lead free mark due to their particular size.)
: LEAD FREE MARK
Unleaded solder has the following characteristics.
- Unleaded solder melts at a temperature about 40 ยฐC higher than
ordinary solder.
Ordinary soldering irons can be used but the iron tip has to be
applied to the solder joint for a slightly longer time.
Soldering irons using a temperature regulator should be set to
about 350 ยฐC.
Caution: The printed pattern (copper foil) may peel away if the
heated tip is applied for too long, so be careful!
- Strong viscosity
Unleaded solder is more viscous (sticky, less prone to flow) than
ordinary solder so use caution not to let solder bridges occur such
as on IC pins, etc.
- Usable with ordinary solder
It is best to use only unleaded solder but unleaded solder may
also be added to ordinary solder.
