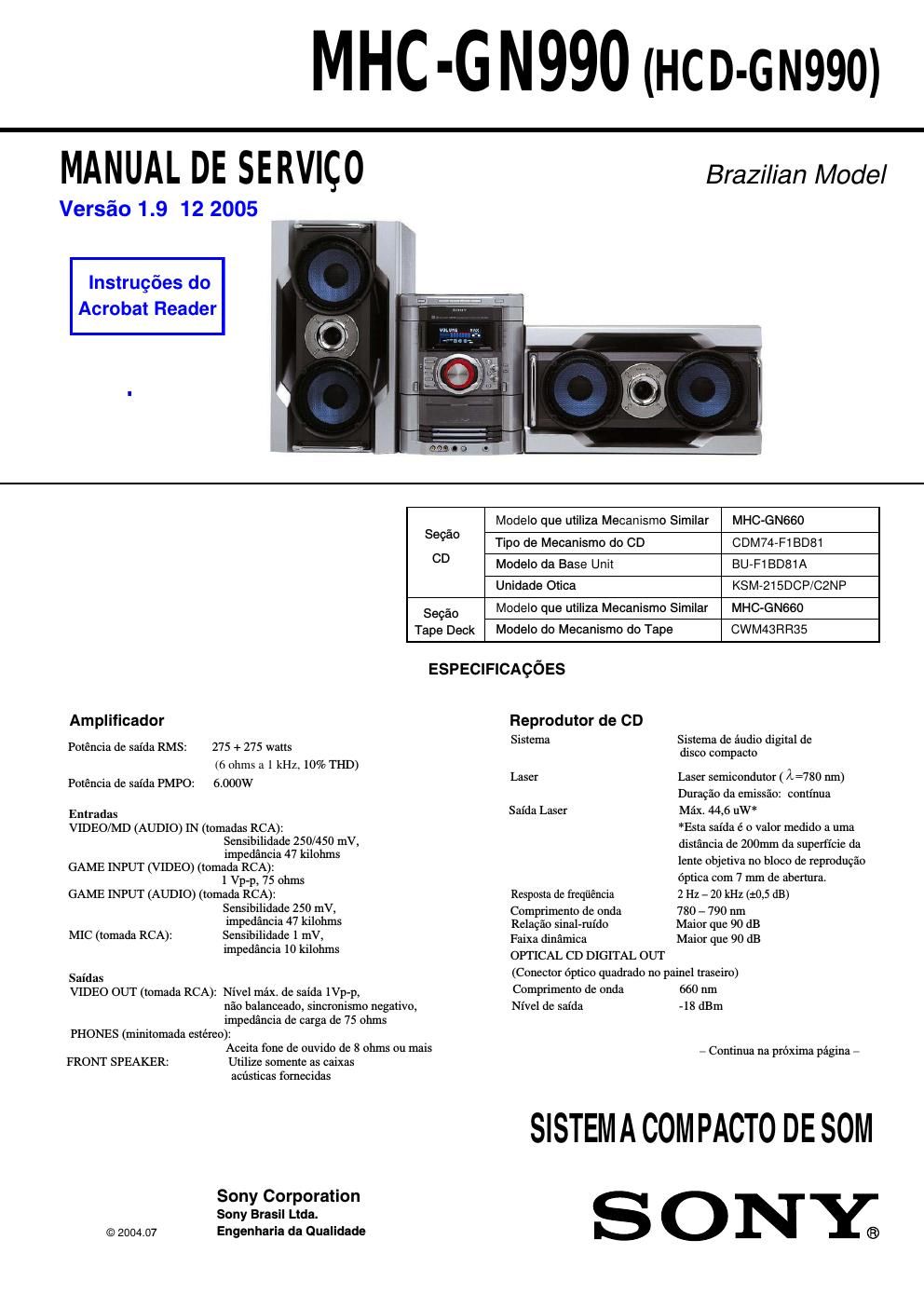

sony mhc gn 990 service manual

Extracted text from sony mhc gn 990 service manual (Ocr-read)


Page 2

MHC-GN990(HCD-GN990)

Reprodutor de fita
Sistema
Resposta de freqiiéneia

4 pistas, 2 canais estéreo
50 -13.000 Hz (:3 dB),

usando fita cassete Sony tips 1

Wow e flutter Menor que 0,3 W. RMS (DIN)

Rédia

FM estéreo, sintonizador super-heterédino de FMJAM

Sintonizador de FM
Faixa de sintonizaqao
Antena

Terminals de antena
Freqiiencia intermediaria
Sintonizador de AM
Faixa de sintonizagio

Antena
Terminais de antena
Freqiiéncia intermedién'a

Caixas acdsticas

87,5 - 108,0 MHz
Antena monofilar de FM
75 ohms nao balanceado
10,7 MHz

530 - 1.710 kHz

(com intervalo de freqfiéncia
ajustado em 10 kHz)
Antena loop de AM
Terminal da antena extema
450 kHz

Caixas acflsticas frontais (SS-GN990)

Sistema

Unidades de alto-falantes
Woofer:

Tweeter:

Impedancia nominal
Dimensoes (LxAxP) (Aprox.)
Peso (Aprox)

G e ral

Alimentagao

Consumo

Dimensoes (LxAxP) (Aprox)
Peso (Aprox)

Acessorios fomecidos

2 vias, 3 unidades, tipo bass-reflex

16 cm, tipo cone

2,5 cm, tipo cometa
4 ohms

526 x 291x 331 m
9,2 kg eada caixa

127 V l 220 V CA, 60 Hz
Ajustavel com seletor de voltagem
250 watts

280 X 360 X 394,5 mm

12,4 kg

Controle remoto (l)

Pilhas Lipo AA (2)

Antena Loop de AM (1)

Antena monofilar de FM (1)

Pés de apoio para as caixas

aetisticas frontajs (8)

Cabos para caixas aetlsticas (2,5m) (2)

Projeto e especificagoes técnieas sujeitos a alteragao

sem prévio aviso.

VERIFICAQAO DE SEGURANQA

Depois de corrigido o problema de manutengio original,
execute as seguintes verificagoes de seguranga antes de liberar o
aparelho para consumidor: Verifique os terminais da antena, o aca»
bamento metalico e 0s botées"metalizados", os parafusos e as outras
pegas de metal expostas, para ver se nao ha fuga AC, conforme abaixo.

TESTE DE FUGA

A fuga do AC de alguma parte do metal exposta a terra e de todas
as partes do metal expostas que tenharn um retorno a0 chassis,
nao deve exceder 0.5 mA (500 microampersi). A corrente de
fuga pode ser medida por qualquer um dos trés métodosi

1. Um aparelho medidor de fuga, como Simpson 229 on RCA
WT-540Ai Siga as instrugoes dos fabricantes para usar esses
instrumentosi

2. Um mili-amperimetro de AC operado a bateriai O multimetro
digital Data Precision 245 e adequado para esse servigoi

Medindo a queda de tensao através de um resistor por meio
de um multimetro ou de um voltimetro de AC operado a bateria. A
indicagao de "limite" e de 0,75V, desse modo os medidores
analégicos precisam ter uma escala precisa de baixa tensao. O
Simpsom 250 e o Sanwa SH-63Trd sao exemplos de multimetros
passivos apropriados. Quase todos os multimetros operados a

bateria que tem uma faixa de 2 V s50 adequados. (Veja Fig. A)

Para pega de metal exposta
no apare/ho
Volt/7776170
0.15nF :: 1_5kQ fiégv)
5 Terra
Fig. A.
