Page 1

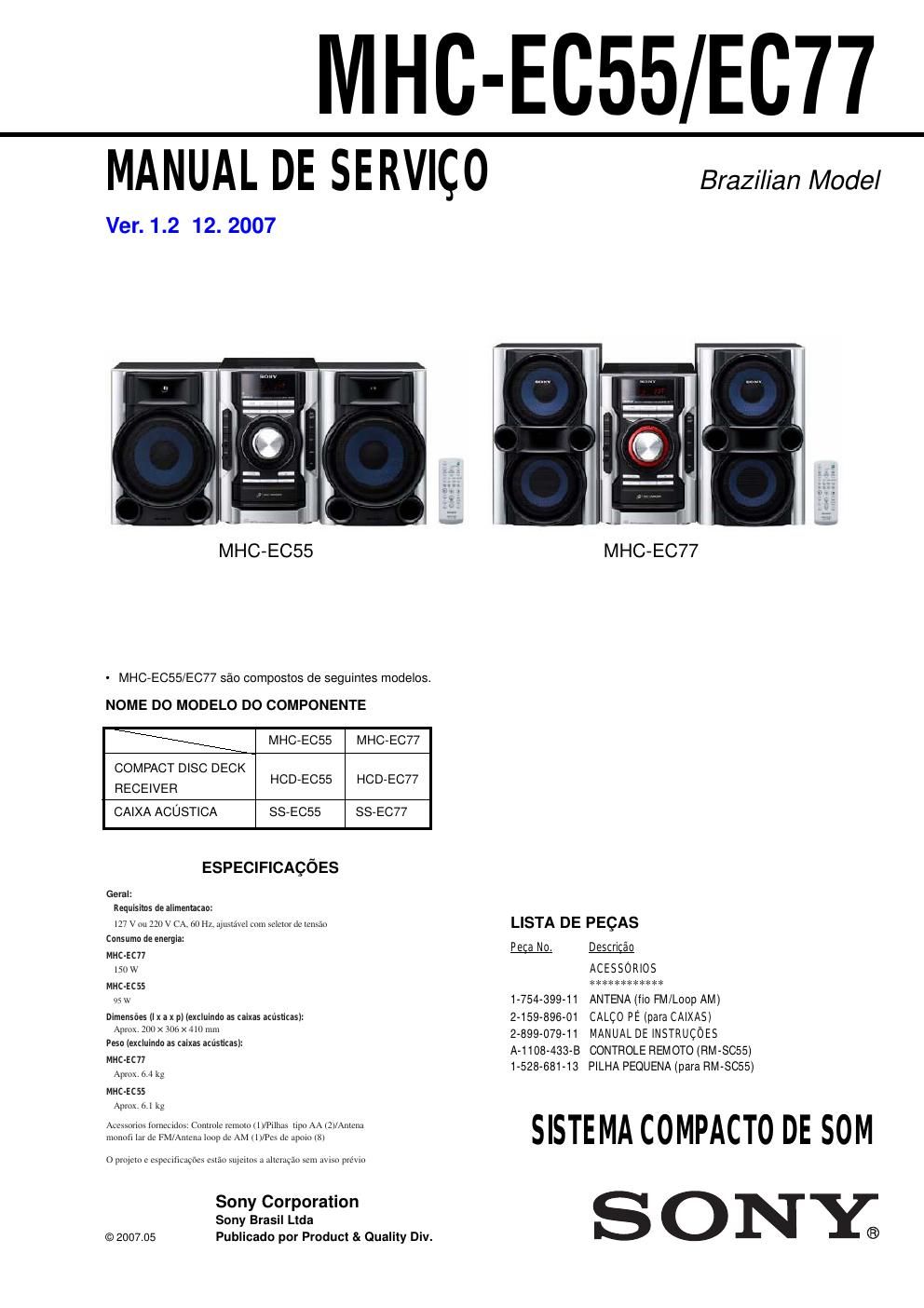

MANUAL DE SERVIÇO Sony Corporation Sony Brasil Ltda Publicado por Product & Quality Div. Brazilian Model COMPACT DISC DECK RECEIVER 9-887-532-022007D16-1 © 2007.05 Ver. 1.2 12.2007 ESPEÇFICAÇÕES HCD-EC55/EC77 - HCD-EC55 e HCD-EC77 são Amplificador, toca CD, Tape Deck e Sintonizador dos modelos MHC-EC55/EC77. Modelo que utiliza mecanismo similar NOVO Seção Tipo do mecanismo base BU-K6BD90-WOD CDTipo do conjunto de unidade ó tica KSM-213DCP Seção Modelo que utiliza mecanismo similar NOVO TAPE Tipo do mecanismo da fita CS-21SC-901TP Foto : HCD-EC55 AmplificadorMHC-EC77Valores medidos a 127 V CA, 60 Hz Potência de saí da RMS (referência): Canal de baixa freqüência: 60W+60W Canal de alta freqüência: 60W+60W MHC-EC55Valores medidos a 127 V CA, 60 Hz Potência de saída RMS (referência): EntradasAUDIO IN (minitomada estéreo): Sensibilidade 800 mV, impedância 47 kilohms SaídaPHONES (minitomada estéreo): Aceita fones de ouvido com uma Reprodutor de CDSistema: Sistema de áudio digital e disco compacto Laser: Laser semicondutor ( l =770 - 810 nm) Duração da emissã o: Contínua Resposta de freqüência: 20 Hz - 20 kHz Relação sinal-ruí do: Mais de 90 dB Faixa dinâ mica: Mais de 88 dB Reprodutor/gravador de fita casseteSistema de gravação: 4 pistas, 2 canais esté reo (por canal a 8 -„¦, 1 kHz, 10% THD) (por canal a 8 -„¦, 8 kHz, 10% THD) RádioFM esteréo, sintonizador super-heterodino de FM/AM Antena: Antena monofilar de FM 80 W + 80 W (por canal a 6 -„¦, 1 kHz, 10% THD) Antena loop de AM Sintonizador de FM:Faixa de sintonização: 87,5 - 108,0 MHz (passos de 100 kHz) Freqüência intermediária: 10,7 MHz Sintonizador de AM:Faixa de sintonização 8 -„¦ ou mais 530 - 1.710 kHz (com intervalo de sintonização de 10 kHz) Freqüência intermediária: 450 kHz Caixas Acísticas SS-EC77 para EC77Sistema: 3 vias, 3 unidades, tipo bass-reflex Unidades de alto-falantes Woofer: 13 cm x 2, tipo coneTweeter: 4 cm, tipo corneta Impedâ ncia nominal: 8 -„¦ Dimensões (lxaxp): Aprox. 220 x 360 x 220 mm Peso: Aprox. 3,6 kg cada caixa SS-EC55 para MHC-EC55Sistema: 2 vias, 2 unidades, tipo bass-reflex Unidades de alto-falantes Woofer: 16 cm, tipo coneTweeter: 4 cm, tipo cornetaImpedância nominal: 6 -„¦ Dimensões (lxaxp): Aprox. 215 x 306 x 215 mm Peso: Aprox. 2,8 kg cada caixa GeralRequisitos de alimentação:127 V ou 220 V CA, 60 Hz, ajustável com seletor de tensão Consumo de energia: MHC-EC77 : 150W MHC-EC55 : 95W Dimensões (lx axp) (excluindo as caixas acú sticas): Aprox. 200 x 306 x 410 mmPeso (excluindo as caixas acústicas):MHC-EC77 : Aprox. 6,4 kg MHC-EC55Aprox. 6,1 kg Acessórios fornecidos: Controle remoto (1)/Pilhas tipo AA (2)/Antena monofi lar de FM/Antena loop de AM (1)/Pés de apoio (8) O projeto e especificações estã o sujeitos a alteração sem aviso prévio. - Continued on next page - impedância de
