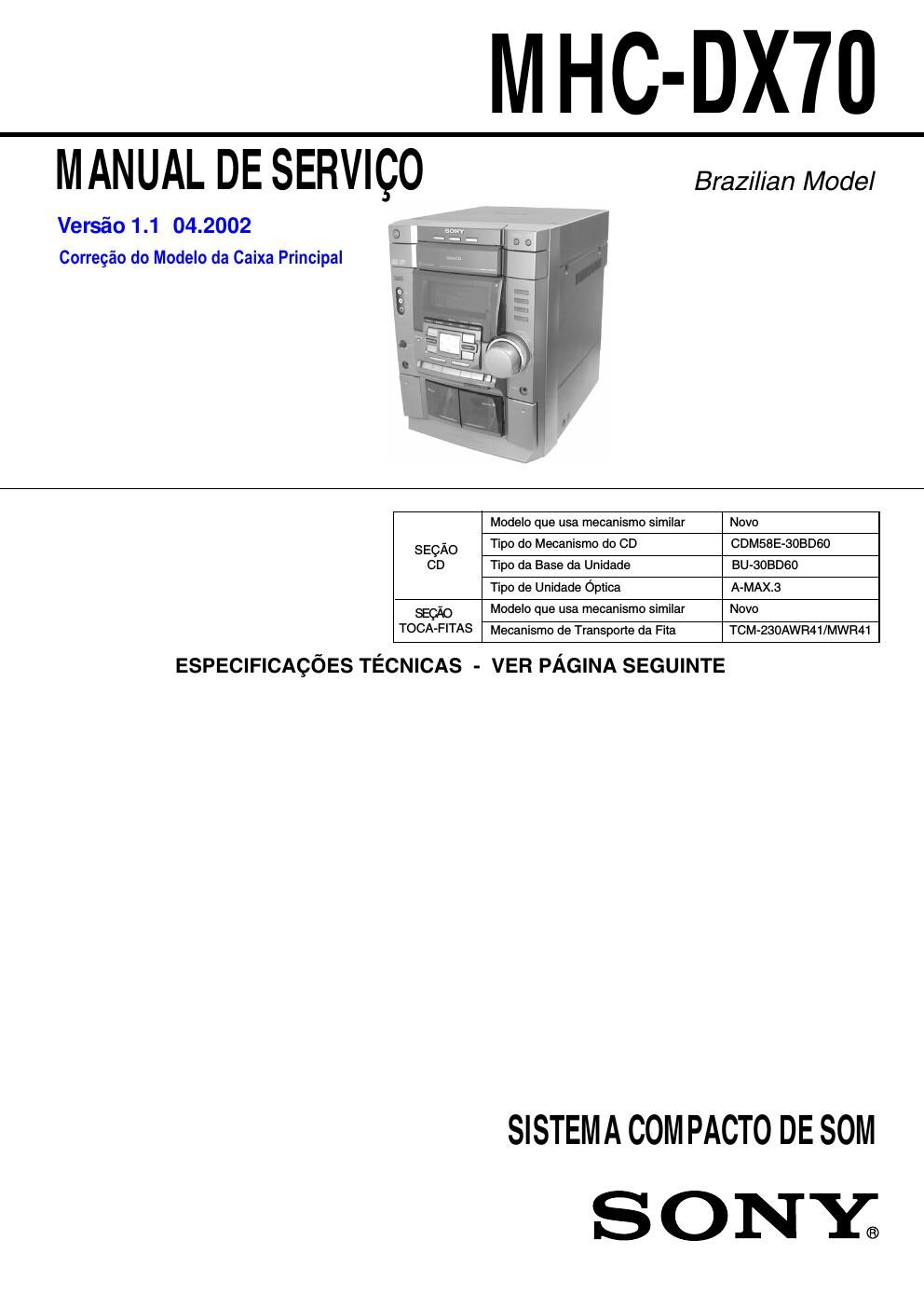

Sony mhc dx 70 ver 1 1

Page 1

Informa-�es Adicionais Especifica-�es TŽcnicas Amplificador MHC-DX70 Potncia de Sada RMS 200 + 200 watts(6 ohms a 1kHz, 10%THD) Potncia de Sada PMPO 4.400W MHC-DX50 Potncia de Sada RMS 140 + 140 watts (6 ohms a 1kHz, 10%THD) Potncia de Sada PMPO 3.100W Entradas GAME (VIDEO) (tomada RCA): 1 Vp-p, 75 ohms GAME (AUDIO) (tomadas RCA): sensibilidade 250mV imped-�ncia 47 kilohms MD/VIDEO (AUDIO) IN (tomadas RCA): sensibilidade 450/250mV, imped-�ncia 47 kilohms MIC (minitomada): sensibilidade 1mV, imped-�ncia 10 kilohms Sadas VIDEO OUT (tomadas RCA): Nvel m-�x. de sada:1 Vp-p, n-�o balanceado, sincronismo negativo, imped-�ncia de carga de 75 ohms PHONES (minitomada estŽreo): aceita fone de ouvido de 8 ohms ou mais FRONT SPEAKER: aceita imped-�ncias de 6 a 16 ohms SURROUND SPEAKER (Somente para MHC-DX70) : aceita imped-�ncia de 24 ohms ou mais Reprodutor de CDsSistema Sistema de -�udio digital de disco compacto Laser Laser semicondutor (l =795nm) Dura-�o da emiss-�o: contnua Sada Laser M-�x. 44,6 mW* *Esta sada Ž o valor medido a uma dist-�ncia de 200mm da superfcie da lente objetiva no bloco de reprodu-�o -ptica com 7mm de abertura. Resposta de FreqŸncia 2Hz Ð 20kHz (±0,5dB) Comprimento de Onda 780 Ð 790nm Rela-�o Sinal-Rudo Maior que 90dB Faixa Din-�mica Maior que 90dB SAêDA îPTICA DIGITAL DE CD (Tomada de conector quadrado no painel traseiro) Comprimento de Onda 660nm Nvel de Sada Ð18dBm Reprodutor de FitasSistema de Grava-�o 4 pistas, 2 canais estŽreo Resposta de FreqŸncia 40 Ð 13.000Hz (±3dB), utilizando fita cassete Sony tipo I (normal) Resposta de FreqŸncia 40 Ð 14.000Hz (±3dB), (DOLBY NR OFF*) utilizando fita cassete Sony tipo II (cromo*) Wow e Flutter menor que 0,3%W.RMS (DIN) * Somente para MHC-DX70 R-�dioFM estŽreo, sintonizador super-heter-dino de FM/AM Sintonizador FMFaixa de Sintoniza-�o 87,5 Ð 108,0MHz Antena Antena monofilar de FM Terminais da Antena 75 ohms, n-�o balanceado FreqŸncia Intermedi-�ria 10,7MHz Sintonizador AMFaixa de Sintoniza-�o 530 Ð 1.710kHz (comintervalo de freqŸncia ajustado em 10kHz) 531 Ð 1.710kHz (com intervalo de freqŸncia ajustado em 9kHz) Antena Antena Loop de AM Terminais da Antena Terminal da antena externa FreqŸncia Intermedi-�ria 450kHz Caixas Acœsticas Hybrid Dual WooferCaixa acœstica frontal modelo SS-DX50 para MHC-DX70 / MHC-DX50 Sistema 3 vias, 3 unidades, tipo bass-reflex Unidades de Alto-Falantes SubWoofer: 15cm, tipo cone Woofer: 15cm, tipo cone HOP Tweeter: 5cm, tipo cone Imped-�ncia Nominal 6 ohms Dimens-�es (LxAxP) Aprox. 250 ´386 ´326mm Peso Lquido Aprox. 6,2kg cada caixa Caixa acœstica Surround modelo SS-RS70 (Somente para MHC-DX70) Sistema 2 vias, 2 unidades, tipo bass-reflex Unidades de Alto-Falantes Woofer: 13cm, tipo cone Tweeter: 4cm, tipo cone Imped-�ncia Nominal 24 ohms Dimens-�es (LxAxP) Aprox. 174 ´ 360 ´ 260mm Peso Lquido Aprox. 3,2kg cada caixa GeralAlimenta-�o 127 / 220V CA, 60Hz Ajust-�vel com seletor de voltagem Consumo MHC-DX70: 190 watts MHC-DX50 : 220 watts Dimens-�es (L xAxP) Aprox. 280 ´ 360 ´ 425mm Peso HCD-DX70 : Aprox. 11,2kg HCD-DX50 : Aprox. 11kg Acess-rios Fornecidos: Antena Loop de AM (1) Controle Remoto (1) RM-SR210 (MHC-DX50) RM-SR230 (MHC-DX70) Pilhas tipo AA (2) Antena monofilar de FM (1) PŽs de apoio para as caixasacœsticas frontais (8) Somente para MHC-DX70:PŽs de apoio para as caixasacœsticas Surround (8) Projeto e especifica-�es tŽcnicas sujeitos ˆ altera-�o\ sem prŽvio aviso. MHCDX50/70_BR_23_32 10.05.01, 17:2131 Black 2 2

Page 2

3 MHC-DX70 Este aparelho é classificado como um produto LASER CLASSE 1. O símbolo do produto laser classe 1 está localizado na parte posterior externa do aparelho. O componente laser desse produto é capaz de emitir radiação, excedendo o limite da Class e 1. Atenção O uso dos controles, ajustes ou execução de procedimentos que não sejam os descritos nesse manual, podem causar exposição a uma perigosa radiação. Notas sobre substituição de componentes tipo chip - Nunca reutilize um componente tipo chip. - Informamos que os capacitores eletrolíticos de tântalo podem ser danificados se expostos a altas temperaturas. Notas sobre o reparo da placa de circuito impresso - Mantenha a temperatura do ferro de solda por volta de 270˚C durante o reparo. - Não ressolde componentes em um mesmo ponto da placa mais de três vezes. - Tenha cuidado para não forçar os condutores (trilhas) da placa durante o processo de soldagem e dessoldagem. NOTAS SOBRE O MANUSEIO DA UNIDADE Ó PTICA O diodo laser da unidade óptica é sensível a descargas eletroestáticas podendo ser danificado por descargas causadas por roupas ou mes- mo pelo corpo humano. Durante o reparo tenha cuidado para não causar danos a unidade, devido a descargas eletroestáticas e siga corretamente os procedimentos descritos nesse manual para a exe- cução de reparos e troca de componentes. As placas de circuito im- presso são facilmente danificadas, tenha muito cuidado para manu- seá-las. NOTAS SOBRE O DIODO EMISSOR DE LASER O feize laser nesse modelo é concentrado e deve ser focado na super- fície reflexiva do disco, pela lente objetiva da unidade óptica. Quan- do observar a emissão do diodo laser, tome o cuidado de estar no mínimo a 30 cm da lente objetiva. SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. ATENÇÃO COM OS COMPONENTES DE SEGURANÇA ! OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS DIAGRAMAS ESQUEMÁTICOS E NA LISTA DE PEÇAS SÃO CRÍTICOS PARA A SEGURANÇA. SOMENTE OS SUBS- TITUA POR PEÇAS NUMERICAMENTE IDENTIFICADAS NES- SE MANUAL OU EM SUPLEMENTOS PUBLICADOS PELA SON Y.
