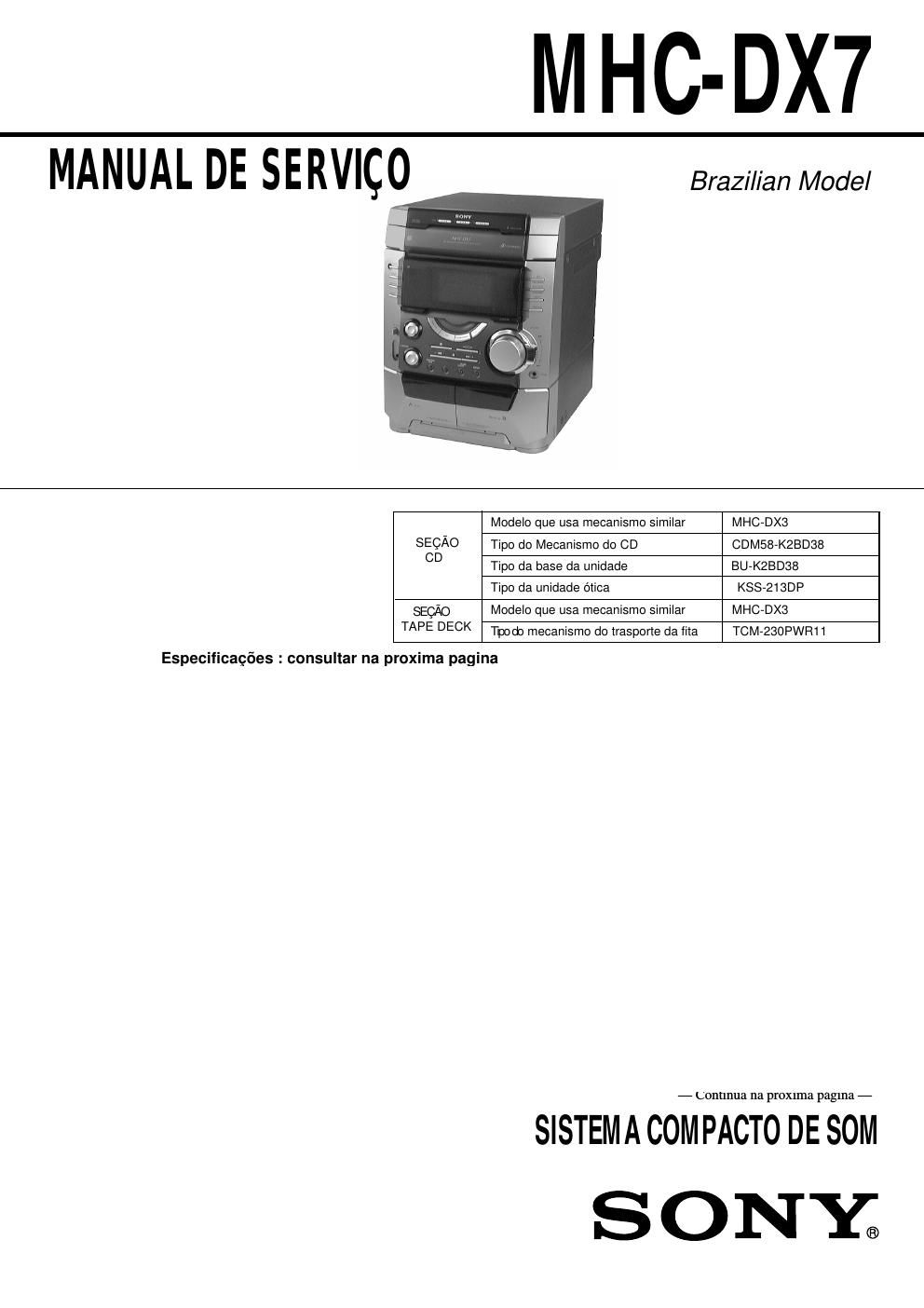

Sony mhc dx 7

Page 2

Amplificador

Poténcia de saida RMS 200 + 200 walls
(6 ohms a 1 kHz, 10% THD)

P.M.P.O 4000 W

Entradas

MID/V 1DEO(AUDIO)[N sensibilidzde 450 mV/250mV
(tomada RCA) impedfincla 47 kilohms

MIC: sensibilidade 1mV

(minitomada) impedfincia 10 kilohms

Saidas

PHONES: aceita fone de ouvido de 6 a 16 ohms

FRONT SPEAKER: aoena impedfinciz de 6 a 16 ohms
SURROUND SPEAKER: aceim impedancia de 16 ohms
Reprodulor de CDs

Sistema ststema audio digital de disco compacto

Laser Laser Semicondutor (780 nm)
Dmgiodaemisfio: continua

Saida laser Max. 44.6 uW*

*Esta Saida é 0 Valor medido a uma distfincia de
200 mm da Superficie da lenle objetiva no bloco

reprodugio oooa com 7 mm de abenura.
Resposra de Freqiiéncla 2 Hz . 20 kHz ( + 0.5 dB)

Comprimenw da onda 780 . 790 nm

Relaeao SinaLRnido Major que 90 dB

Maior que 90cm

SAinA OTICA DIGITAL DE CD

(tomada de conector quadrado no pa1ne1 trasetro)

Comprimento de onda 660 nm

Nivel de Saida 718 dBm

Faixa Dinénuca

Reprodutor de Fita
Sistema de Gravagao 4 pisms, 2 canals estéreo
Resposta de Freq'tiéncla 40 . 13.000Hz (+73 dB)

(DOLBY NR OFF) utilizando flta cassete Sony T1po 1 (norma1)

Wow e Hum: menor que 0.3% w.R.M.s (DIN)
Hédio

FM estéreo, Sintonizador Superhelemdino de FM/AM
Sintonizador FM

Faixa de Sintonizagéo 87.5 , 108.0 MHz

Antenn Anteua monofilax de FM

Terminals de amena
Freql'iéncia intennediérlz 10,7 MHz
Simonizador AM
Faixa de Sintonizagio 530 , 1.710 kHz
(com intervalo de freqfiéncia ajustado em 10 kHz)

75 ohms, nao balanceada

Amena Antena Loop de AM
Antena FM de fio (1)
Taminaisde amena Terminaldaanlmaexmm

Freqfiénclz intermediéria 450kHz

Caixas Acflsticas
caixa acflstica lronlal SS-DX7

Sistema 5 vias, 3 unidades, Lipo basSrreflex
Unidade de altorleame

Super Woofer 15 cm, tipo cone

Woofer 15 em, upo cone

Tweeter 5 cm [ipo cone

Impedancia Nominal 6 ohms
D1mensoes (LxAxP) Aprox. 250x360x360 mm

Peso Aprox. 6,7 kg cada caixa

Caixa Acl'istica Sumund SS-HS155

Sistema Full range, [ipo bassrreflex

Unidade de altorfalame

Full [ange 8 cm , [ipo cone

Impedfincia Nominal 16 ohms

Dimensfies (LxAxP) Aprox. 249x102x245 mm

Peso Apmx. 1.35 kg cada caixa

Geral

Alimentagfio 127/220V CA, 60Hz, ajusuivel com chave

Acessérios fomecidos Antena loop de AM (1)
Controle remnto RMaSRIOO (1)
P11nas tlpo AA (2)
Antena monomar de FM (1)
Pes de apo1o para as caixas aclisljcas fronlais (8)

Frojeto e especiiicagées técmcas sujeitos a alteragéo sem prévic aviso.

VERIFICAQAO DE SEGURANQA

Depois de conigido o problema de manutengao original, execute as
seguintes verificagfies de seguranga antes de liberar o aparelho para o
consumidor: Verifique 0s tenninais da antena, o acabamento metalico
e as botc'yes "metalizados", 0s parafusos e todas as outras pegas de
metal expostas para vex se 1150 ha fuga de AC. Verifique a fuga como
descrito abaixo.

FUGA

A fuga de AC de alguma pane de metal exposta a tena e de todas as
partes de metal expostas que tenham um retomo a0 chassi, nao deve
excedex 0,5 mA (500 micro-amperes). A corrente de fuga pode sex
medida por qualquer um dos ués métodos.

1. Um aparelho medidor de fuga, Como 0 Simpson 229 ou 0 RCA
WT-540A . Siga as instrugées dos fabricantes para usar esses
instrumentos.

2. Um mili-amperimetm de AC operado a bateria. O multimetro
digital Data Precision 245 e adequado para este servigo.

3. Medindo a queda de tensao através de um resistor p01 meio de um
multimetro ou de um voltimetro de AC opexado a bateria. A
indicaqao de "limite" é de 0,75 V, desse modo 0s medidores
analégicos precisam ter uma escala precisa de baixa tensao. 0
Simpson 250 e o Sanwa SH-63Trd sac exemplos de multimetros
passivos apropriados. Quase todos os multimetros operados a
bateria que tém uma faixa de 2V AC 550 adequados. (Veja a Fig. A)

Para peyas Exposlas
no Aparelho

Vommetro de
1.5m AC (0,7510

0-1511F

1: Terra

Fig. A - Usando um Vommelro de AC para verilicar a currente d2 fuga
