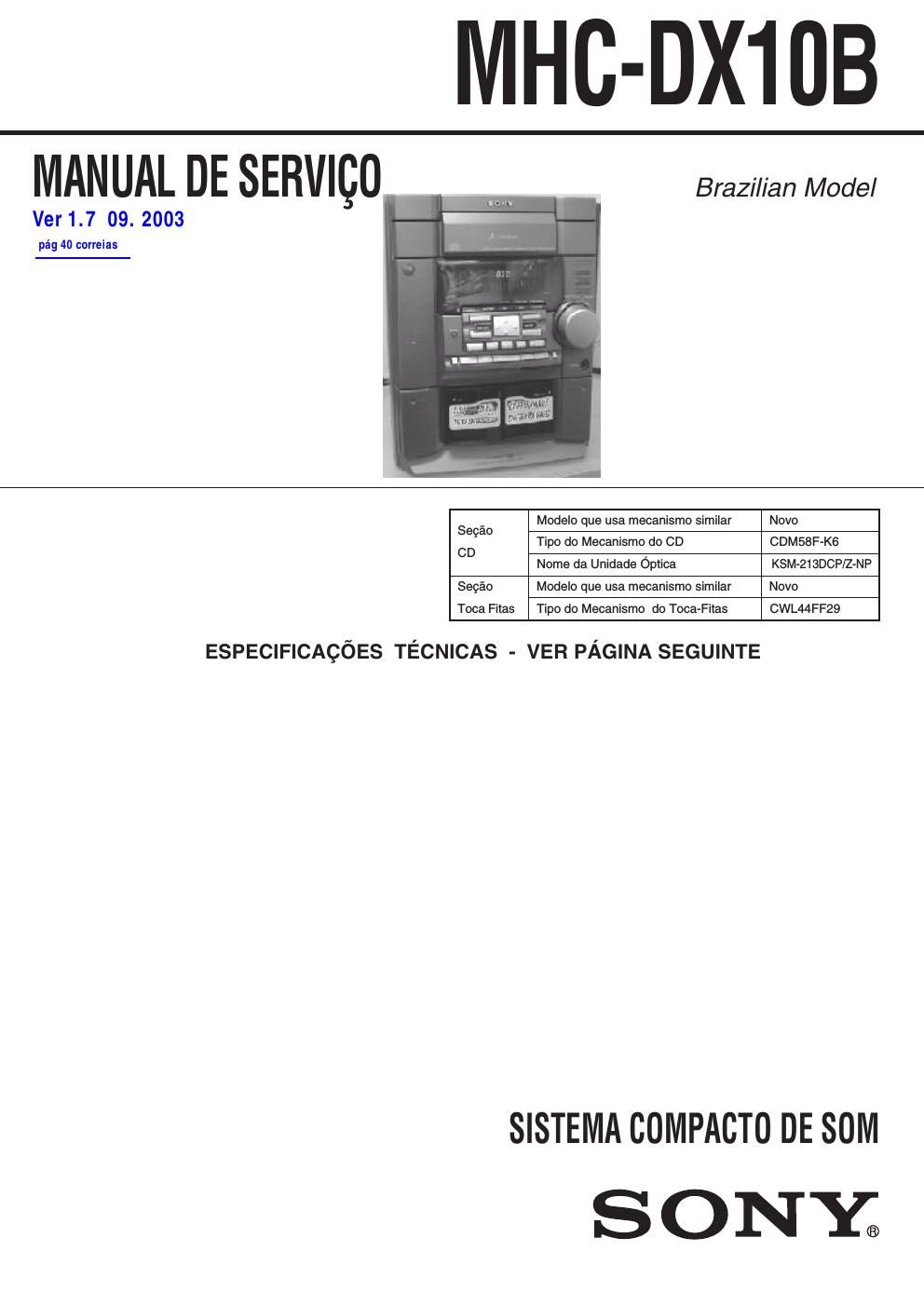

Sony mhc dx 10b ver 1 7

Page 2

seng 6
DIAGRAMAS

ESTA NOTA E COMUM PARA PLACA DE CIRCUITO IMPRESSO E DIAGRAMAS ESQUEMATICOS
(Notas adicionais estéo impressas nas folhas correspondentes aos diagramas e placas.)

Nola nos diagramas esqueméticas Nata nas Placas de Circuito Impresso
- Todos os capacitores estao em [JP 3 menos que especilicados. - o- : panes extraidas do Iado componente
pF: qu 50 WV ou menores nao sao indicados, exceto para - - : panes do Iado que nao pode servisto
os eletrollticos e as de tantalo. - Indicacao de transistor
Todos os resistores estao em 9 e /4W a menos que espe-
cificados diferentemente. + C

A :componente interno
I:| : designagéo do painel

Eses sao omitidos

Nata:

Os componentes identificados com a marca A sao criti-
cos para a seguranga. Somente os substitua por peQas
numericamente idenfificadas nesse manual.

- :B+ Line. 0 °
-- - : B- Line. B E
E :ajusle para reparo. T7? Estes sac omifidos
Voltagens e formas de onda estao em DC, com relagao ao

terra, em condigzao de auséncia de sinal.

Vollagens séo obtidas com um VOM (impedancia de entrada 10 M9).

VariaQGes de voltagem sao verilicadas dentro de uma faixa

de toleréncia.

Formas de onda sao obfldas com um oscilosoépio.

VariaQées de voltagem sao verificadas dentro de uma faixa

de toleréncia.

NLxmeros circulados referem-se a formas de onda.

- Simbologia
I:> : FM
: AM

)3 : PB (DECK A)
D : PB (DECK B)
D) :REC (DECK B)
a :CD

a) : digital om

16

MHC-DX1 OB
5-1. LOCALIZAQAO DAS PLACAS DE CIRCUITO

placa MOTOR

placa ADDRESS SENSOR

placa VIDEO OUT

placa DRIVER
placa SPDL

placa SENSOR

placa TRANS placa CD

placa PAINEL placa SUB TRANS

placa PRNCIPAL (MAIN)

placa POWER

FORMAS DE ONDA

- PLACA CD - - PLACA PRINCIPAL - - PLACA PAINEL -

®IC751(XOUT) ® |C102 @ (XOUT) @ |C601 @ (XTAL 6.0MHz)

\<->\ 4.9Vp-p \<->\ 3.2Vp-p \<->\ 4.8Vp-p
59 n5 222 as 167 ns

® L251

\<->\ 14.1Vp-p
16.6 us
(60.1 kHz)
