Sony cdx m 8807 service manual

This is the 68 pages manual for sony cdx m 8807 service manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 68
left right

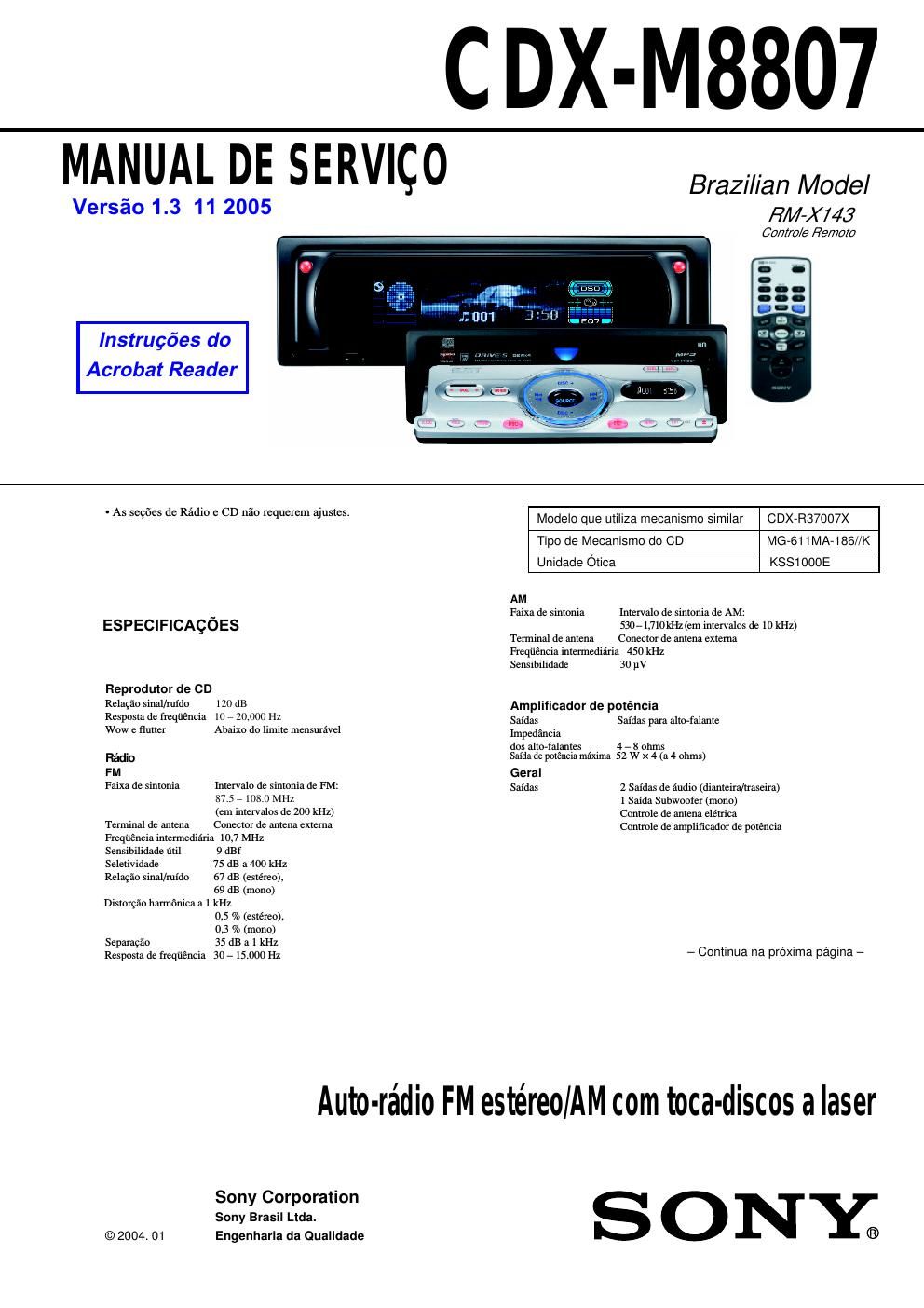

sony cdx m 8807 service manual

Extracted text from sony cdx m 8807 service manual (Ocr-read)


Page 1

2 Entradas Termina de controle de Telefon\ e ATTTerminal de controle de iluminação Conector de entrada do controle BUS Controle de entrada de áudio BUS ou entrada entrada AUX IN Conector de entrada do controle remoto de segurança com fio Conector de entrada da antena Controles de tom Grave: ±10 dB a 62 Hz Agudos ±10 dB a 16 kHz Sonoridade +8 dB a 100 Hz +2 dB a 10 kHz Alimentação Bateria do automóvel 12 V DC (terra negativo) Dimensões Aprox. 178 × 50 × 184 mm Dimesões de montagem Aprox. 182 × 53 × 162 mm (L × A × P) Peso Aprox. 1.7 kg Acessórios fornecidos Acessórios para instalação e conex\ ão (1 jogo) Estojo do painel frontal (1) Controle remoto sem fio RM-X143A NotaEste aparelho nã o é possível conexão com o pre-amplificador digital ou equalizador. Projeto e especificações técnicas sujeitos a alterações s\ em prévio aviso. NOTAS SOBRE A EMISSÃO DO DIODO LASER O feixe laser nesse modelo é concentrado e deve ser focado na super- fície reflexiva do disco, pela lente objetiva da unidade óptica. Q\ uan- do observar a emissão do diodo laser, tome o cuidado de estar no serve from more than 30 cm away from the objective lens. Notas sobre componentes do tipo chip - Nunca reutilize um componente tipo chip. - Informamos que os capacitores eletrolíticos de tântalo podem ser danificados se expostos a altas temperaturas. CDX-M8807 ATENÇÃO COM OS COMPONENTES DE SEGURANÇA ! OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS DIA- GRAMAS ESQUEMÁTICOS OU NA LISTA DE PEÇAS SÃO CRÍTICOS PARA A SEGURANÇA. SOMENTE OS SUBSTITUA POR PEÇAS NUMERICAMENTE IDENTIFICADAS NESSE MA- NUAL OU EM SUPLEMENTOS PUBLICADOS PELA SONY. Se a unidade óptica estiver danificada, por favor troque todo o bloco da unidade ótica. Nunca gire o trimpot localizado na lateral da unidade ótica. DISCOS DE TESTE Este aparelho reproduz CD-R e CD-ROM. Os seguintes discos de tesde tevem ser usados para testar a capacidade: CD-R test disc TCD-R082LMT (Part No. J-2502-063-1) CD-RW test disc TCD-W082L (Part No. J-2502-063-2) bloco da unidade ótica trimpot ATENÇÃO O uso dos controles, ajustes ou execução de procedimentos que não sejam os descritos nesse manual, podem causar exposição a uma perigosa radiação. NOTAS DE SERVIÇO NOTAS SOBRE O MANUSEIO DA UNIDADE ÓTICA O diodo laser da unidade óptica é sensível a descargas eletroes\ táticas podendo vir a ser danificado por descargas causadas por roupas ou mesmo pelo corpo humano. Durante o reparo tenha cuidado pa- ra não causar danos à unidade, devido a cargas eletroestáticase\ siga corretamente os procedimentos descritos nesse manual para a exe- cução de reparos e troca de componentes. As placas de circuito impresso são facilmetne danificadas, tenha cuidado ao manuseá-las. (L × A × P)

Page 2

3 CDX-M8807 Notas sobre CD-Rs (CDs graváveis)/CD-RWs (CDs regraváveis) Este aparelho podem reproduzir seguintes discos: Tipo de disco Símbolo do disco A udio CD MP3 files - Alguns CD-Rs/CD-RWs (dependendo do equipamento usado para gravar e das condições do disco) pode não ser reproduzido ness\ a unidade. - Você não pode reproduzir um CD-R/CD-RW que não foi finalizado*.\ - Voce pode reproduzir os arquivos gravados em MP3 no CD-ROMs, CD-Rs, e CD-RWs. - O processo necessário para gravar um CD-R/CD-RW para que possa ser reproduzido em um CD Player. CABO DE EXTENSÃO E POSIÇÃO DE SERVIÇO Quando for consertar este aparelho, conecte o jig (cabo de extensão)\ conforme ilustrado a seguir. - Conecte a placa principal (CN751) e a placa servo (CN2) com o cabo de extensão (Part No. J-2502-076-1). z SOLDA SEM CHUMBO Placas que exigem o uso de solda sem chumbo são impressas com a marca LF (lead free) indicando que a solda não contém chumbo. (Atenção: Algumas placas de circuito impresso não podem ter es\ sa marca devido ao seu tamanho reduzido.) : IDENTIFICAÇÃO DA SOLDA SEM CHUMBO A solda livre de chumbo tem as seguintes características: - Derrete a uma temperatura 40°C maior que a solda comum. Ferros de solda comuns podem ser usados mas a ponta tem que ser aplicada por um tempo maior. Ferros de solda com regulagem de temperatura devem ser ajusta- do no valor de 350°C. Atenção: A impressão da placa (trilhas de cobre) pode se sol-\ tar se a ponta permanecer por muito tempo. Tenha cuidado! - É mais viscosa A solda livre de chumbo é mais viscosa (flui com menor faci- lidade) que a solda comum, portanto tenha cuidado com as pontes de solda, especialmente entre os pinos de IC's. - Pode ser utilizada com solda comum É melhor usar apenas solda sem chumbo mas este tipo também pode ser adicionado à solda comum. PLACA SERVOCN2 PLACA PRINCIPAL CNP301 J-2502-076-1
