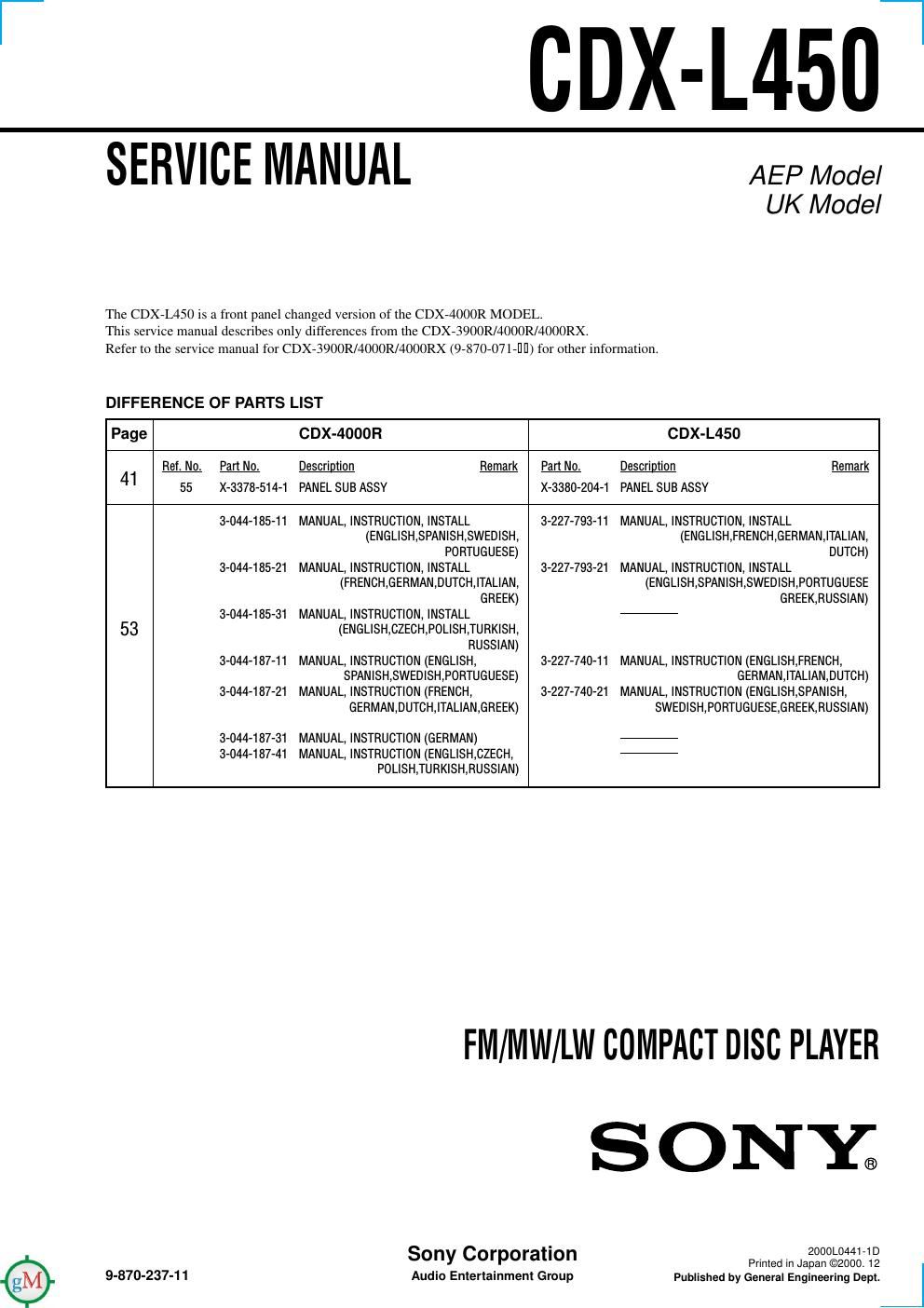

Sony cdx l 450 service manual
This is the 20 pages manual for sony cdx l 450 service manual. Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com .
Download PDF
Extracted text from sony cdx l 450 service manual (Ocr-read)
Page 1
1
Ver 1.2 2001. 05
Model Name Using Similar Mechanism NEW
CD Drive Mechanism Type MG-383Z-121//Q
Optical Pick-up Name KSS-720A
SERVICE MANUAL AEP Model
UK Model
CDX-3900R/4000R/4000RX
FM/MW/LW COMPACT DISC PLAYER
CD player sectionSignal-to-noise ratio 90 dB
Frequency response 10 -“ 20,000 Hz
Wow and flutter Below measurable limit
Tuner sectionFM
Tuning range 87.5 -“ 108.0 MHz
Aerial terminal External aerial connector
Intermediate frequency 10.7 MHz/450 kHz
Usable sensitivity 8 dBf
Selectivity 75 dB at 400 kHz
Signal-to-noise ratio 66 dB (stereo),
72 dB (mono)
Harmonic distortion at 1 kHz
0.6% (stereo),
0.3% (mono)
Separation 35 dB at 1 kHz
Frequency response 30 -“ 15,000 Hz
MW/LW
Tuning range MW: 531 -“ 1,602 kHz
LW: 153 -“ 279 kHz
Aerial terminal External aerial connector
Intermediate frequency 10.7 MHz/450 kHz
Sensitivity MW: 30 µV
LW: 40 µV
Power amplifier sectionOutputs Speaker outputs
(sure seal connectors)
Speaker impedance 4 -“ 8 ohms
Maximum power output 50 W × 4 (at 4 ohms)
SPECIFICATIONS
GeneralOutputs Audio outputs
Power aerial relay control
lead
Power amplifier control
lead
Telephone ATT control
lead (CDX-4000R/4000RX only)
Tone controls Bass ±9 dB at 100 Hz
Treble ±9 dB at 10 kHz
Power requirements 12 V DC car battery
(negative ground)
Dimensions Approx. 178 × 50 × 183 mm
(w/h/d)
Mounting dimension Approx. 182 × 53 × 162 mm
(w/h/d)
Mass Approx. 1.2 kg
Supplied accessories Parts for installation and
connections (1 set)
Front panel case (1)
Design and specifications are subject to change without
notice.
Photo: CDX-4000RX
- The tuner and CD sections have no adjustments.
Sony Corporation
e Vehicle Company
Shinagawa Tec Service Manual Production Group
9-870-071-12
2001E0400-1
© 2001. 5
Page 2
21 21
04
I-V
CONV.
FOCUS
ERROR DIGITAL
CLV
SUB
CODE
PROCESS TRACKING
ERROR
LD
DRIVE
Q101
FOCUS
COIL
DRIVE
RF
EQ EFM
DEM D/A
I/F D/A
CONV. RFO RFAC LOUT1
FE
TE
SE RFDC
FFDR
FRDR
TFDR
SFDRSRDR
MDP
TRDR
TEFE
E D B C A
F 1110
PD
4
LD
3
76
8
13
14
16
LD
AMPLD ON
HOLD SW
AGC CONT 222120
5RF AMP, LD APC,
ERROR AMP
IC1DIGITAL SERVO,
DIGITAL SIGNAL PROCESSOR
IC501
TRACKING/FOCUS COIL DRIVE
SLED/SPINDLE/LOADING MOTOR DRIVE
IC7
10
11
22
21
TRACKING
COIL
DRIVE 8
9
25
24
SLED
MOTOR
DRIVE
67 3132
FOCUS
COIL
TRACKING
COIL
M902
SLED
MOTOR
SPINDLE
MOTOR
DRIVE
1213 18 M901
SPINDLE
MOTOR
LOADING
MOTOR
DRIVE
54 12
3435
M903
LOADING
MOTOR
MUTE 1
MUTE 2
42
43
40
41
3839
35
52
51
50
61 92 LOUT2 95
SQSO 6 SQCK 7 SCOR
MD2 24
73
XRST11
DATA13
XLAT14
SCLK17
CLOK15
SENS16
GFS22
FOK32
XTALI
86
XTALO
87 LOCK
34
54
SERVO
CTL
X2
16MHz
SW4
(LIMIT)
SW1
(DISC IN)
SW3
(LOAD IN)
BATT SW2
(SELF)
POWER
CONT
Q363
POWER
CONT
Q365
11V REG
Q361 6V REG
Q362 5V REG
Q364 CD 5V
CD 6V
LM EJ69
LM LOD66
SLED -“40
DRIVE ON70
LD ON20
HOLD22
AGC CONT23
CD ON
18
CDM ON
17SSTP
11FOK
54GFS55SENS57CD CKO65SCLK45CD XLAT68CD DATA67CD RST21MD271SCOR
64SCK2(KEY BOARD)48SI249LOCK CD L
R-CH
46
D SW
10
IN SW
64
SELF SW
63CD SYSTEM CONTROL
IC5SYSTEM CONTROL
IC501 (1/3)
BUS CLK
51 A MUT
19
OPEN6
BUS SI
52
BUS SO53
X IN
31
X OUT
32
X1
10MHz
TUNER
SECTION A ATT TUNER
SECTION B
BUS ON 61
RESET30
BU IN60
SW503
(RESET)
HSTX
RESET1 3 IC652
BU 5V
BATT (H)
CHECK
Q701 BATT
86RSTX90BU IN
77SYS RST11BUS ON3UNI SI17UNI SO18UNI CKO19UNI CKI20DOOR SW
12ATT58
A
C
B
D
E
F
PD
LD
OPTICAL PICKUP
KSS-720A
BATT (L)
CHECK
Q702,703BATT
- Signal path
:CD
CDX-3900R/4000R/4000RX
3-2. BLOCK DIAGRAM - CD SECTION -
(Page 22)
(Page 22)
