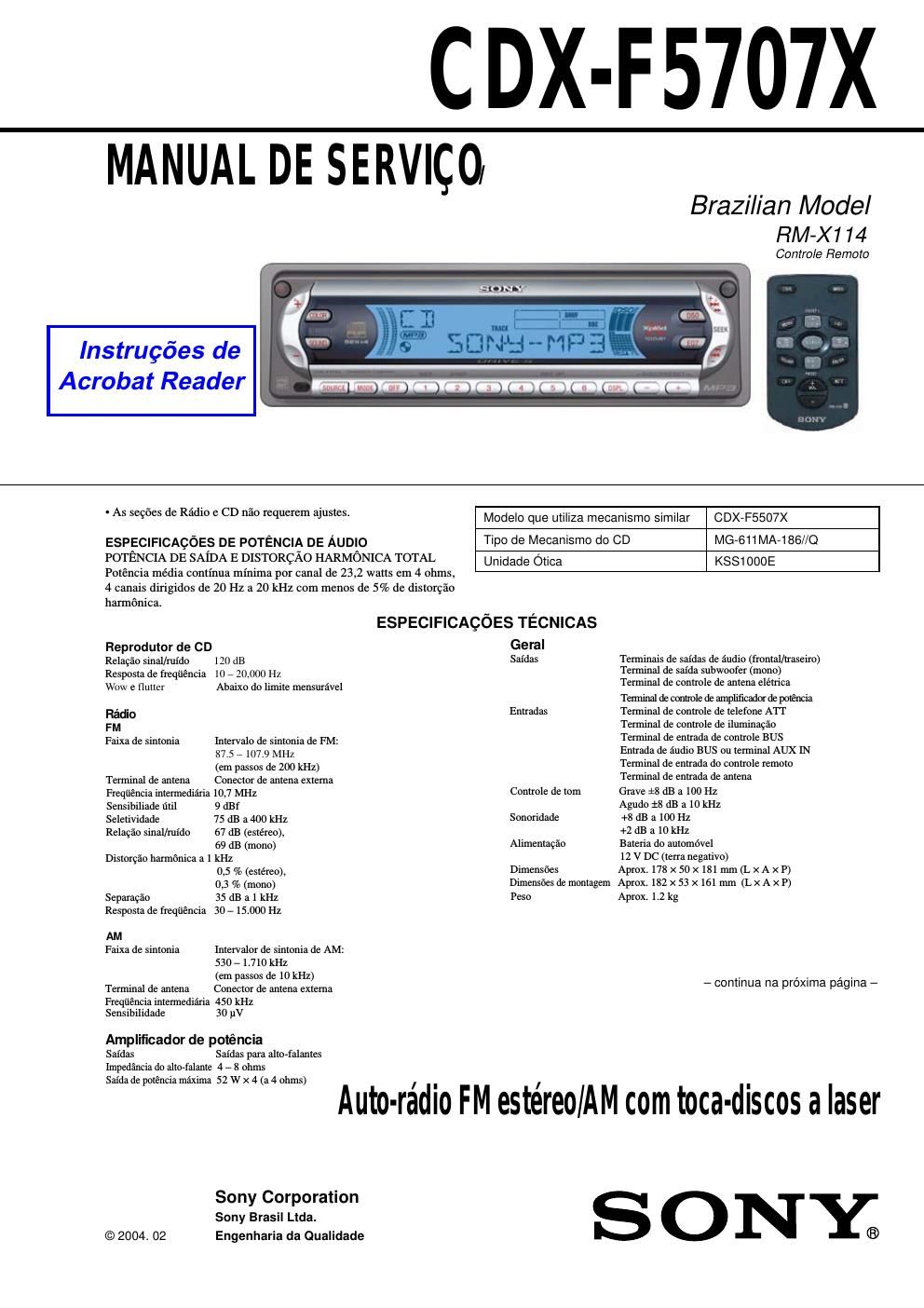

Page 1
2
CDX-F5707X
Se a unidade óptica estiver danificada, por favor troque todo o
bloco da unidade óptica.
Nunca gire o trimpot localizado na lateral da unidade óptica.
ATENÇÃO
O uso dos controles, ajustes ou execução de procedimentos
que não sejam os descritos nesse manual, podem causar
exposição a uma perigosa radiação.
ATENÇÃO COM OS COMPONENTES DE SEGURANÇA !
OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS DIA-
GRAMAS ESQUEMÁTICOS OU NA LISTA DE PEÇAS SÃO
CRÍTICOS PARA A SEGURANÇA. SOMENTE OS SUBSTITUA
POR PEÇAS NUMERICAMENTE IDENTIFICADAS NESSE MA-
NUAL OU EM SUPLEMENTOS PUBLICADOS PELA SONY.
Acessórios fornecidos Controle remoto sem fio RM-X114
Peças para instalação e conexão (1 conjunto)
Estojo para o painel frontal (1)
Acessórios opcionais Controle remoto de segurança com fio \
RM-X4S
NotaEste aparelho não pode ser conectado a um
pré-amplificador digital ou um equalizador que não seja compatível com o sistema Sony BUS.
Projeto e especificações técnicas sujeitos a alterações s\
em prévio aviso.
NOTAS DE SERVIÇOS
NOTAS SOBRE O MANUSEIO DA UNIDADE ÓPTICA
O diodo laser da unidade óptica é sensível a descargas eletroes\
táticas
podendo vir a ser danificado por descargas causadas por roupas
podendo vir a ser danificado por descargas causadas por roupas
ra não causar danos à unidade, devido a cargas eletroestáticase\
siga
corretamente os procedimentos descritos nesse manual para a exe-
cução de reparos e troca de componentes.
As placas de circuito impresso são facilmetne danificadas, tenha
cuidado ao manuseá-las.
NOTAS SOBRE A EMISSÃO DO DIODO LASER
O feixe laser nesse modelo é concentrado e deve ser focado na super-
fície reflexiva do disco, pela lente objetiva da unidade óptica. Q\
uan-
do observar a emissão do diodo laser, tome o cuidado de estar no
mínimo a 30cm da lente objetiva.
Notas sobre componentes do tipo chip
- Nunca reutilize um componente tipo chip.
- Informamos que os capacitores eletrolíticos de tântalo podem ser danificados se expostos a altas temperaturas.
DISCOS DE TESTE
Este aparelho reproduz CD-R e CD-ROM. Os seguintes discos
de tesde tevem ser usados para testar a capacidade: CD-R test disc TCD-R082LMT (Part No. J-2502-063-1)
CD-RW test disc TCD-W082L (Part No. J-2502-063-2)
bloco da unidade ó ptica
tripot
Page 2
3
CDX-F5707X
Notas sobre CD-Rs (CDs grsváveis)/CD-RWs (CDs
regraváveis)
Este aparelho podem reproduzir seguintes discos:
Tipo de disco Símbolo do disco
Audio CD
MP3 files
- Alguns CD-Rs/CD-RWs (dependendo do equipamento usado para gravar e das condições do disco) pode não ser reproduzido ness\
a
unidade.
- V
ocê não pode reproduzir um CD-R/CD-RW que não foi finalizado*.
- Voce pode reproduzir os arquivos gravados em MP3 no CD-ROMs, CD-Rs, e CD-RWs.
- O processo necessário para gravar um CD-R/CD-RW para que
possa ser reproduzido em um CD Player.
CABO DE EXTENSÃO E POSIÇÃO DE SERVIÇO
Quando for consertar este aparelho, conecte o jig (cabo de extensão)\
conforme ilustrado a seguir.
- Conecte a placa principal (CN350) e a placa servo (CN2)
com o cabo de extensão (Part No. J-2502-076-1).
z SOLDA SEM CHUMBO
Placas que exigem o uso de solda sem chumbo são impressas com
a marca LF (lead free) indicando que a solda não contém chumbo.
(Atenção: Algumas placas de circuito impresso não podem ter es\
sa
marca devido ao seu tamanho reduzido.)
: IDENTIFICAÇÃO DA SOLDA SEM CHUMBO
A solda livre de chumbo tem as seguintes características:
- Derrete a uma temperatura 40°C maior que a solda comum.
Ferros de solda comuns podem ser usados mas a ponta tem que
ser aplicada por um tempo maior.
Ferros de solda com regulagem de temperatura devem ser ajusta-
do no valor de 350°C.
Atenção: A impressão da placa (trilhas de cobre) pode se sol-\
tar se a ponta permanecer por muito tempo. Tenha cuidado!
- É mais viscosa
A solda livre de chumbo é mais viscosa (flui com menor faci-
lidade) que a solda comum, portanto tenha cuidado com as
pontes de solda, especialmente entre os pinos de IC's.
- Pode ser utilizada com solda comum
É melhor usar apenas solda sem chumbo mas este tipo também
pode ser adicionado à solda comum.
PLACA SERVOCN2
J-2502-076-1
PLACA PRINCIPAL
CN350
