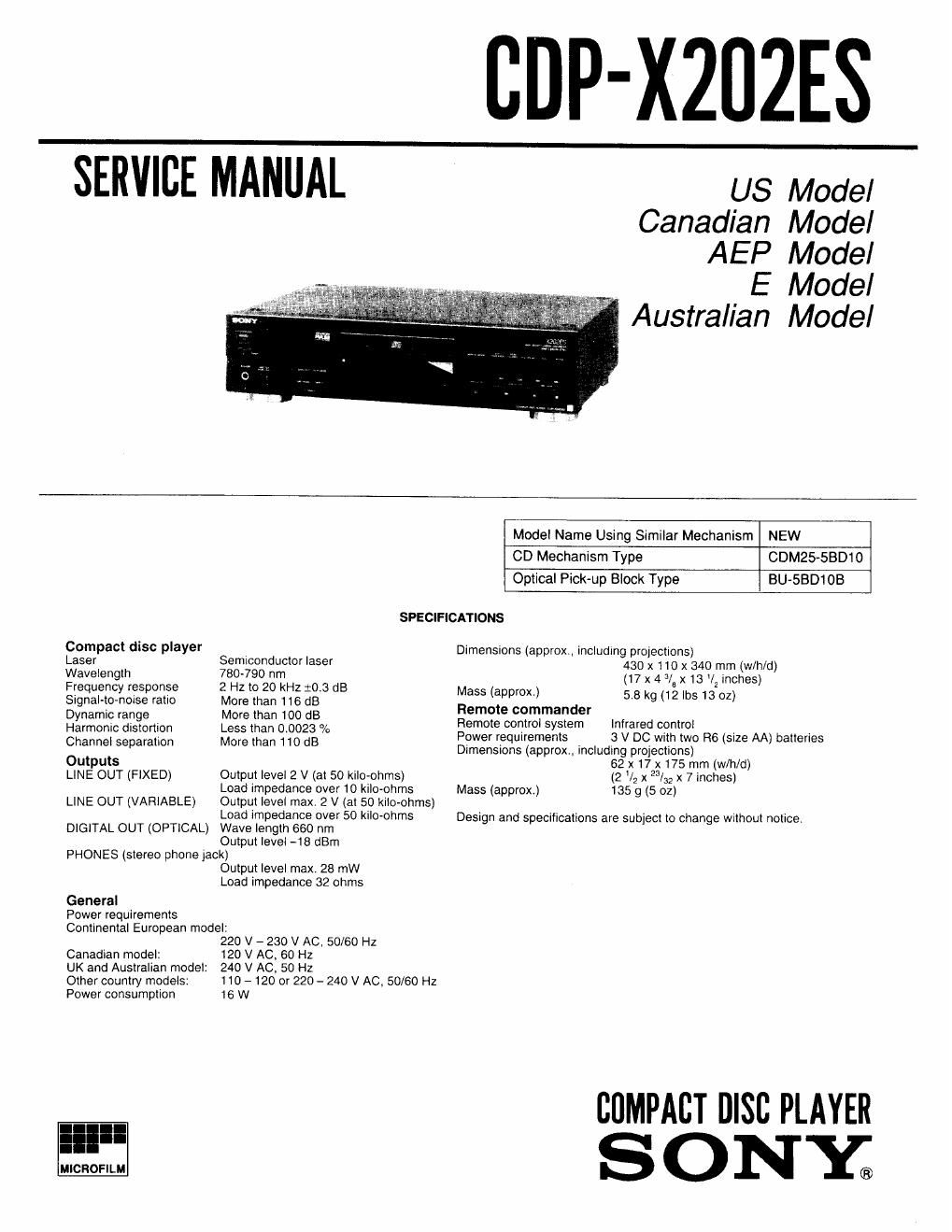

Page 1

SERVICE MANUAL

CDP-XZUZES

US Model
Canadian Model
AEP Model

E Model
Australian Model

Model Name Using Similar Mechanism NEW
CD Mechanism Type CDMES-SBDl 0
Optical Pick-up Block Type BU-SBD1 0B

SPECIFICATIONS

Compact disc player
Laser

Wavelength

Frequency response
Signal-to-nolse ratio
Dynamic range
Harmonic distortion
Channel separation

Outputs
LINE OUT (FiXED)

Semiconductor laser
780-790 nm

2 HZ to 20 kHz :03 dB
More than 116 dB
More than 100 dB
Less than 0.0023 A
More than 110 dB

Output level 2 V (at 50 kilo-ohms)
Load impedance over 10 kilo~ohms
Output level max. 2 V (at 50 kilo-ohms)
Load impedance over 50 kilo-ohms
Wave length 660 nm

Output level -1 8 dBm

PHONES (stereo phone )ack)

Output level max. 28 mW

Load impedance 32 ohms

LINE OUT (VARIABLE)
DIGITAL our (OPTICAL)

General

Power requirements

ContInental European model:

220 V - 230 V AC, 50/60 Hz

120 V AC, 60 Hz

240 V AC. 50 HZ

110- 120 or 220- 240 V AC, 50/60 H2
16 W

Canadian model:

UK and Australian model:
Other country models:
Power consumption

Dimensxons (approx.. including projections)

430 x 110 x 340 mm (wlh/d)
(17 x 4 3/5 x 13 V2 inches)
Mass (approx) 53 kg (12 lbs 13 02)
Remote commander
Remote control system Infrared control

Power requirements 3 V DC with two 86 (size AA) batterles
Dimensions (approx., including projections)

62 x 17 )5 175 mm (w/h/d)

(2 '/2 x 24/32 x 7 inches)

Mass (approx) 135 g (5 02)

Design and specifications are subject to change without notice.

COMPACT IIIsc PLAYER
SONY;

Page 2

Laser component in this product is capable of emitting radIation
exceeding the limit lor Class 1.

This Compact Disc player is
classified as a CLASS 1 LASER
product. The CLASS 1 LASER
PRODUCT MARKING is located
on the rear exterior.

CLASSI LASER PRODUCT
LUOKAN 1 LASERLAITE

KLASS 1 LASERAPFARAT

Note
This appliance conforms with EEC Directive 87/308/EEC regarding
interlerence suppression.

The lollowmg caution label is located In the side oi the unit.

CAUTION ' INVISIBLE LASER RADIATION WHEN OPEN
AVOID EXPOSURE TO BEAM

. USVNUG LASERSTRAUNG VED ABNING NAB
ADVARSEL SIKKERHEDSAFBRVDERE ER UDE AF FUNKTIOII
UNDGAUDS IEYTELSE FOR STRAVING

VAROI
VARNING

. AVATTAESSA JA SUOJALUKIIUS OHITETTAESSA
met ALTTIINA LAsEasAertvr LE

: LASERSTFIALING ma DENNA an AR owmo
OCH SPARREN AR URXQVPLAD

ADVAFISEL : ustLIG lAsERSTRAUNG NAR DEKSEL Amss
owe. EKSPONERING FOR STRALEN

For the customers in Canada

I_ CAUTION
TO PREVENT ELECTRIC SHOCK, DO NOT USE THIS
POLARIZED AC PLUG WITH AN EXTENSION CORD.
RECEPTACLE OR OTHER OUTLET UNLESS THE BLADES
CAN BE FULLY INSERTED TO PREVENT BLADE
EXPOSURE.

THIS APPARATUS COMPLIES WITH THE CLASS B LIMITS TI
FOR RADIO NOISE EMISSIONS SET OUT IN RADIO
INTERFERENCE REGULATIONS.

SAFETY-RELATED COMPONENT WARNING

COMPONENTS IDENTIFIED BY MARK A OR DOTTED
LINE WITH MARK A ON THE SCHEMATIC DIAGRAMS
AND IN THE PARTS LIST ARE CRITICAL TO SAFE
OPERATION. REPLACE THESE COMPONENTS WITH
SONY PARTS WHOSE PART NUMBERS APPEAR AS
SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUB-
LISHED BY SONY.

TABLE OF CONTENTS

Section

SECTION 1. GENERAL
Identifying the Parts .......................

Title

SECTION 2. DISASSEMBLY
2~1. Removal of Front Panel and Case Assemblies
2»2. Removal of CDM25-5BD10 ......
2.3. Removal of Optical Pickup Block Assembly .

SECTION 3. ELECTRICAL BLOCK CHECKING ..
SECTION 4. IC PIN FUNCTIONS .........
SECTION 5, DIAG RAMS

51. Circuit Boards Location ..............................................
5-2. Semiconductor Lead Layouts ,
5}. Block Diagram .............
574. Printed Wiring Board
5-5. Schematic Diagram
56. 1C Block Diagrams ......


SECTION 5. EXPLODED VIEWS
6-1. Front Panel and Case Assemblies
6'2. Chassis Assembl
6-3, CDMZS-SBDIO
6744 Optical Pick-up Block Assembly (BU-SBDIOB) ........................ 35

SECTION 7. ELECTRICAL PARTS LIST ....................... 36

ATTENTION AU COMPOSANT AVANT RAPPORT
A LA SECURITE!

LES COMPOSANTS IDENTIFIES PAR UNE MAROUE 1?;
sun LES DIAGRAMMES SCHEMATIQUES ET LA LISTE
DES PIECES SONT CRITIQUES POUR LA SECURITE
DE FONCTIONNEMENT. NE REMPLACER ces COM-
POSANTS OUE PAR DES PIECES SONY DONT LES
NuMéRos SONT DONNES DANS cs MANUEL ou
DANS LES SUPPLEMENTS PUBLIés PAR SONY.
