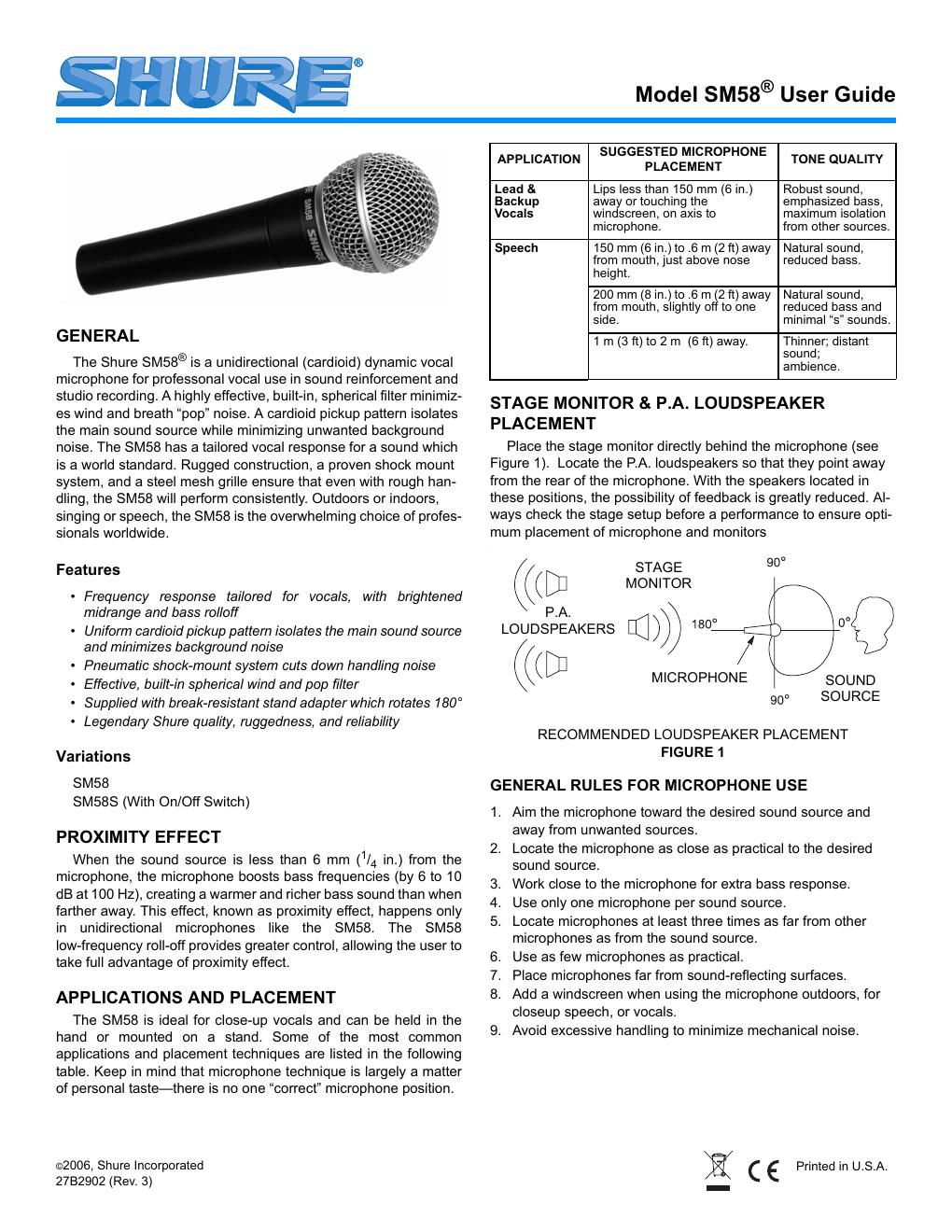

Page 1
2
SPECIFICATIONS
Type
Dynamic (moving coil)
Frequency Response
50 to 15,000 Hz (see Figure 2)
TYPICAL FREQUENCY RESPONSE
FIGURE 2
Polar Pattern
Unidirectional (cardioid), rotationally symmetrical about micro-
phone axis, uniform with frequency (see Figure 3)
TYPICAL POLAR PATTERNS
FIGURE 3
Sensitivity (at 1,000 Hz Open Circuit Voltage)
-“54.5 dBV/Pa (1.85 mV)
1 Pa = 94 dB SPL
Impedance
Rated impedance is 150Ω (300Ω actual) for connection to mi-
crophone inputs rated low impedance
Polarity
Positive pressure on diaphragm produces positive voltage on
pin 2 with respect to pin 3
Internal Connections (Figure 4)
INTERNAL CONNECTIONS
FIGURE 4
Connector
Three-pin professional audio connector (male XLR type)
Case
Dark gray, enamel-painted, die cast metal; matte-finished, silver
colored, spherical steel mesh grilleOverall Dimensions (Figure 5)
OVERALL DIMENSIONS
FIGURE 5
Swivel Adapter
Positive-action, break-resistant, adjustable through 180°, with
standard 5/8 in.-27 thread
Net Weight
298 grams (10.5 oz)
CERTIFICATION
Eligible to bear CE Marking. Conforms to European EMC Direc-
tive 89/336/EEC. Meets applicable tests and performance cri-
teria in European Standard EN55103 (1996) parts 1 and 2, for
residential (E1) and light industrial (E2) environments.
FURNISHED ACCESSORIES
Swivel Stand Adapter .................................................... A25D
Storage Bag ................................................................. 26A13
OPTIONAL ACCESSORIES
Windscreen ...................... A58WS Series (8 colors available)
Desk Stand .......................................................... S37A, S39A
Isolation Mount .............................................................. A55M
Dual Mount .................................................................... A26M
Cable, 7.6 m (25 ft) ............................................C25E, C25F
REPLACEMENT PARTS
Cartridge .......................................................................... R59
Screen and Grille Assembly ......................................RK143G
For additional technical assistance, phone Shure at
1-847-600-8440. In Europe, phone 49-7131-72140.
150°
120° 150°
120° 180°
30° 60° 90°
30° 60°
0 90°
-“10 dB
-“20 dB -“15 dB
-“5 dB
150°
120° 150°
120° 180°
30° 60° 90°
30° 60°
0 90°
-“10 dB
-“20 dB -“15 dB
-“5 dB
500 Hz 1000 Hz
125 Hz
4000 Hz 8000 Hz
2000 Hz
CARTRIDGE
CODED TERMINAL
TRANSFORMERGREEN
YELLOWBLUE
RED
BLACK SWITCH (SM58S ONLY)
GREEN
YELLOW
Page 2
3
MODÈLE SM58 ®
MICROPHONE DYNAMIQUE UNIDIRECTIONNEL
Le Shure SM58 est un microphone vocal dynamique
unidirectionnel (cardioïde) conçu pour la sonorisation et
l'enregistrement de la voix. Un filtre sphérique à haute efficacité
minimalise les bruits de vent, de respiration et de bouche. Une
configuration cardioïde isole la source sonore principale tout en
réduisant les bruits de fond indésirables. La courbe de réponse
vocale du SM58 lui confère une sonorité qui est devenue le critère
d'excellence mondial. Une construction robuste, un système de
monture antichocs éprouvé et une grille en acier inoxydable
assurent une fonctionnement sans faille, même dans les
conditions les plus rigoureuses. Que ce soit pour la salle ou le plein
air, le chant ou la parole, le SM58 est le choix de prédilection des
professionnels des quatre coins du globe.
Avantages
- Gamme de fréquences adaptée à la voix avec
médiums extra/clairs et limiteur de basses
- Configuration cardioïde uniforme isolant la source
sonore principale et minimalisant le bruit de fond
- Système antichocs pneumatique réduisant la
transmission des bruits de manipulation
- Filtre sphérique efficace contre les bruits de vent
et de bouche
- Adaptateur de pied incassable pivotant sur
180° inclus
- Qualité et fiabilité légendaires de Shure
Variations
SM58
SM58S (avec interrupteur d'alimentation electrique)
EFFET DE PROXIMITÉ
Lorsque la source sonore se trouve à moins de 6 mm du
microphone, les basses fréquences sont augmentées de 6 à 10
dB, Ã 100 Hz, produisant un son plus chaud et plus puissant. Ce
phénomène, connu sous le nom d'effet de proximité, est exclusif
aux microphones unidirectionnels tels que le SM58. L'atténuation
de basses fréquences du SM58 assure un meilleur contrôle et
permet à l'utilisateur de mieux tirer parti de l'effet de proximité.
APPLICATIONS ET PLACEMENT
Le SM58 est idéal pour la prise de son vocale de près et peut
être tenu à la main ou monté sur pied. Quelques-unes des
applications et techniques de placement les plus courantes sont
expliquées dans le tableau ci-dessous. Ne pas oublier que la
technique de placement des micros est surtout une question de
goût personnel et qu'il n'y a pas de position correcte.
DISPOSITION DES RETOURS DE SCÈNE ET DES
HAUTS-PARLEURS DE SONORISATION
Placer le retour directement derrière le microphone (voir la
figure 1). Disposer les hauts-parleurs de sonorisation de manière
à ce qu'ils soient tournés à l'opposé de l'arrière du microphone
pour réduire au maximum les risques de Larsen. Toujours vérifier
la mise en place de la scène pour s'assurer que la disposition des
microphones et haut-parleurs est optimale.
PLACEMENT RECOMMANDÉ POUR LES HAUT-PARLEURS
FIGURE 1
RÈGLES GÉNÉRALES D'UTILISATION DE
MICROPHONES
1. Diriger le micro vers la source sonore, le plus à l'écart possible
des bruits indésirables.
2. Placer le microphone aussi près que possible de la source
sonore.
3. Plus la source sonore est proche du micro, plus les basses
sont présentes.
4. N'utiliser qu'un microphone par source sonore.
5. La distance entre les microphones doit être d'au moins trois
fois celle de chaque micro à sa source sonore respective.
6. Utiliser le moins de microphones possible.
7. Placer les microphones aussi loin que possible des surfaces
réfléchissantes.
8. Utiliser un coupe-vent si les microphones sont utilisés à l'exté-
rieur.
9. Éviter les manipulations inutiles pour minimiser le captage des
bruits mécaniques.
APPLICATION PLACEMENT SUGGÉRÉ SONORITÉ
Chanteurs et
choristesLèvres à moins de 15 cm ou
touchant le coupe-vent, dans
l'axe du micro.Son robuste, bas-
ses accentuées,
isolation maxi-
mum d'autres
sources sonores.
Parole 15 Ã 50 cm de la bouche, juste
au-dessus de la base du nezSon naturel, bas-
ses réduites
20 à 50 cm de la bouche légè-
rement hors axeSon naturel, bas-
ses réduites, sif-
flements des s
minimum
1 Ã 2 m de distance Petit son, distant,
ambiance.
HAUT-
PARLEURSRETOUR
MICROPHONESOURCE
SONORE
