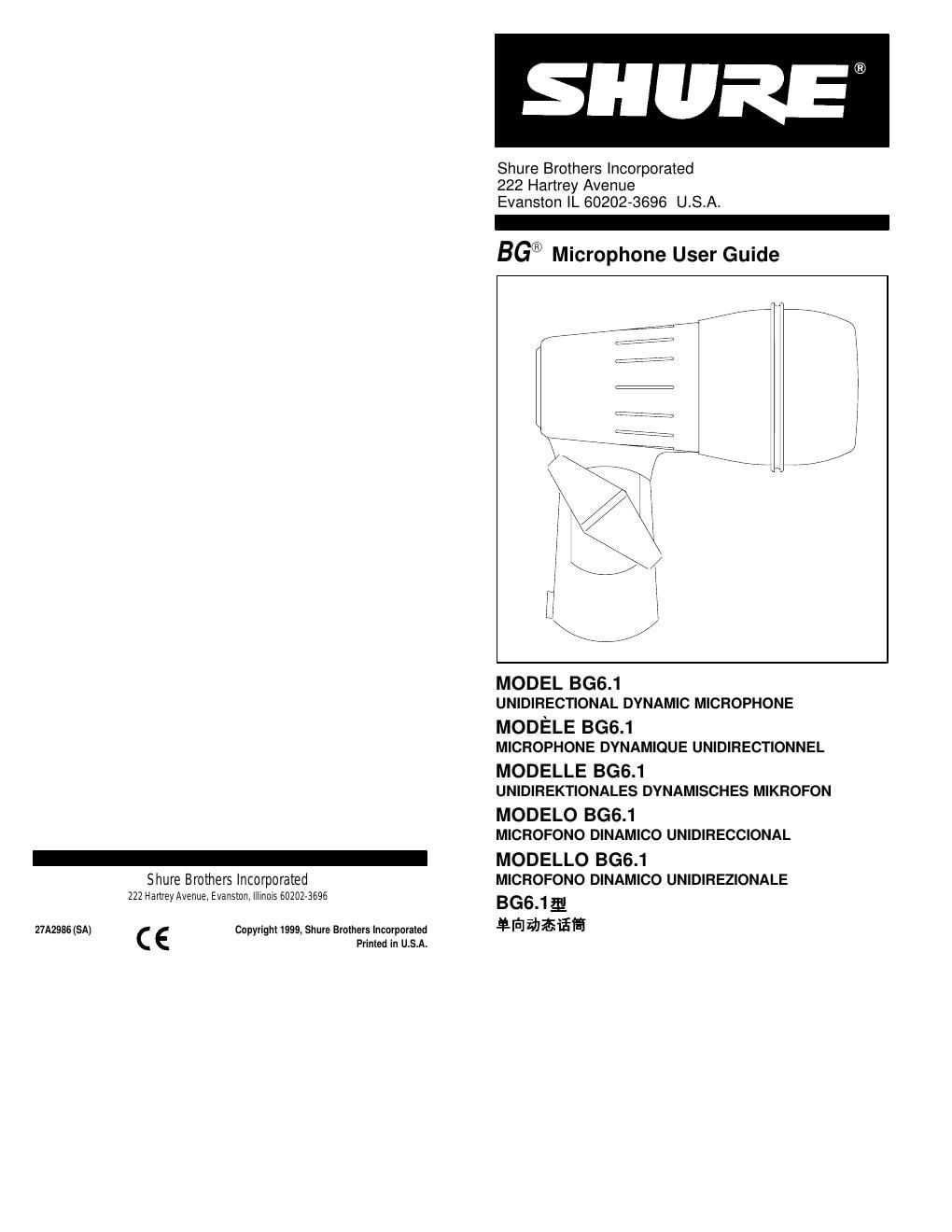

Page: 1 / 7
left right
shure beta green bg 6 1 user guide

Extracted text from shure beta green bg 6 1 user guide (Ocr-read)


Page 1

SHURE MODEL BG6.1 CARDIOID DYNAMIC INSTRUMENT MICROPHONE The BG6.1 is a high output, dynamic, instrument mi- crophone designed for professional sound reinforcement and project studio recording applications. Its dynamic car- tridge features a smooth, extended frequency response ideal for instrument miking, and a neodymium magnet for high output level and signal-to-noise ratio. The BG6.1 also maintains a consistent cardioid pattern throughout its fre- quency range, which ensures high gain-before-feedback, maximum isolation from undesired sound sources, and minimum off-axis sound coloration. The built-in, locking stand adapter is designed for easy and convenient posi- tioning and installation. Its rugged construction, dent- resistant tapered grille, sturdy die-cast handle, and superi- or shock-mounting system allow the BG6.1 to maintain its high performance through even the roughest environ- ments. Typical BG6.1 applications include close miking of tom-toms and other percussion instruments, as well as guitar amplifiers, brass instruments, and woodwinds. The BG6.1 can also be mounted on a stand for vocal applica- tions. GENERAL RULES FOR MICROPHONE USE 1. For optimal signal-to-noise ratio, place the microphone as close as possible to the desired sound source. 2. For the best gain-before-feedback and isolation from undesired background noise, aim the microphone to- ward the sound source and away from undesired sound sources (see Figure [1]). The BG6.1 features a cardioid polar pattern which is most sensitive to sound directly in front of the microphone, and least sensitive to sound directly at 180. 3. For the purest reproduction of sound, use only one mi- crophone per sound source and use the fewest number of microphones necessary for the application. 4. For maximum isolation, keep the distance between mi- crophones at least three times the distance from each source to its microphone. 5. Placing the microphone close to the sound source im- proves bass response (Figure [2]). This phenomenon is known as proximity effect and can be used to achieve a fuller sound, and to change the bass output of an in- strument without using tone controls. Proximity effect is also especially good for vocals during soft passages where emphasis is needed. 6. Placing the microphone too close to acoustically reflec- tive (smooth, hard) surfaces will result in a poor frequen- cy response and will increase the chances for feed back. To minimize this effect, place microphones as far as possible from acoustically reflective surfaces. 7. Add an external windscreen when using the micro- phone outdoors to reduce wind noise. 8. It is important to keep foreign particles out of the grille and the windscreen because they may alter the fre- quency response of the microphone. The grille may be periodically cleaned using warm, soapy water. Rinse with plain water and let it dry before replacing.SPECIFICATIONS Type Dynamic (moving coil) Frequency Response 80 to 15,000 Hz (Figure [2]) Polar Pattern Cardioid (directional), symmetrical about axis (Figure [3]) Output Impedance 150 W rated (290 W actual) Output Level (at 1,000 Hz) Open Circuit Voltage* ± 74.0 dB (.200 mV). . . . . . Power Level** ±55.0 dB. . . . . . . . . .. .. . . . . *0 dB = 1 V/mbar **0dB = 1 mW/mbar Polarity Positive pressure on diaphragm produces positive voltage on pin 2 relative to pin 3 of microphone output connector Environmental Conditions This microphone will operate over a temperature range of ±29 to 57 o C (±20 to 135 o F), and at relative humidity of 0 to 95%. Connector 3-pin professional audio (XLR) Case Die cast zinc, black paint finish, tapered grille Stand Adapter Built-in, locking, 180 swivel, 5/8±27 thread Dimensions See Figure [4] Net Weight 320 grams (11.28 oz.) Certification Conforms to European Union directives, eligible to bear CE marking; meets European Union EMC Immu- nity Requirements (EN 50082±1, 1992). FURNISHED ACCESSORIES Storage Bag 26A13. . . . ... ... . . . . . . . .... .... 4.57 m (15 ft.) XLR to right-angle-XLR cable 90A4519. . OPTIONAL ACCESSORIES Windscreen (7 colors available) A58WS Series. . . . 7.6 m (25 ft) Cable (XLR to XLR) C25J. . . . .... . . REPLACEMENT PARTS Dent-Resistant Grille Assembly RK350G. . . . . . . . Cartridge Assembly R195. . . . . .... . .... . . . . . . The BG6.1 is backed by the Shure 2-year warranty. For service or parts information, please contact the Shure Service department at 1±800±516±2525. Outside the United States, please contact your authorized Shure Ser- vice Center. 23

Page 2

MOD LES BG6.1 MICROPHONE LECTRODYNAMIQUE UNIDIRECTIONNEL Le BG6.1 est un microphone dynamique Æ’ haut ni- veau de sortie, con- u pour la sonorisation professionnelle et les enregistrements en studio. Sa cartouche dynamique assure une courbe de r-¡ponse r-¡guliÅ re et -¡tendue, id-¡ale pour le captage des instruments. De plus, son aimant au n-¡odyme permet un niveau de sortie et un rapport signal/ bruit -¡lev-¡s. Le BG6.1 maintient en outre une configura- tion cardiode constante dans toute sa gamme de fr-¡- quences, ce qui assure un gain -¡lev-¡ avant Larsen, une isolation maximum des sources de bruits ind-¡sirables et une coloration sonore hors axe minimum. L'adaptateur pour pied est con- u pour faciliter le montage et le position- nement. La construction robuste, la grille conique r-¡sis- tante aux d-¡formations, le corps moul-¡ et le systÅ me anti- choc sup-¡rieur du BG6.1 lui permettent de rester extrˆmement performant, mˆme dans les environnements les plus rigoureux. Les applications typiques du BG6.1 sont la prise de son de prÅ s des toms et autres instruments de percussion, des amplis de guitare, des cuivres et des instruments Æ’ anche. Le BG6.1 peut -¡galement ˆtre mont-¡ sur pied pour les applications vocales. R GLES GNRALES D'UTILISATION DU MICROPHONE 1. Pour un rapport signal/bruit optimum, placer le micro- phone le plus prÅ s possible de la source sonore Æ’ ampli- fier. 2. Pour un gain avant Larsen et une isolation maximum, diriger le microphone vers la source sonore, Æ’ l'oppos-¡ des sources de bruits ind-¡sirables (voir la figure [1]). Le BG6.1 est un micro Æ’ courbe de directivit-¡ cardiode, plus sensible aux sons -¡mis directement devant le mi- crophone et pr-¡sentant un angle de captage r-¡duit Æ’ 180. 3. Pour la reproduction la plus fidÅ le, n'utiliser qu'un seul microphone par source sonore et le plus petit nombre possible de microphones. 4. Pour une isolation maximum veiller Æ’ ce que la distance entre les micros soit au moins -¡gale Æ’ trois fois la distan- ce de chaque micro Æ’ sa source sonore. 5. Pour obtenir davantage de basses, placer le micropho- ne le plus prÅ s possible de la source sonore (voir la figu- re [2]). Ce ph-¡nomÅ ne, appel-¡ effet de proximit-¡, peut ˆtre utilis-¡ pour obtenir un son plus riche, particuliÅ re- ment dans les passages vocaux doux o-„¢ une accentua- tion est d-¡sirable. Pour la sonorisation d'instruments, l'effet de proximit-¡ permet de modifier les graves sans utiliser de boutons de tonalit-¡. 6. Lorsqu'un microphone capte un son r-¡fl-¡chi, certaines fr-¡quences al-¡atoires peuvent causer un effet Larsen. Pour minimiser le captage de ces fr-¡quences al-¡atoi- res, placer les microphones le plus loin possible des surfaces r-¡fl-¡chissantes (lisses et dures). 7. Si le microphone est utilis-¡ Æ’ l'ext-¡rieur, le munir d'un coupe-vent pour r-¡duire les bruits de vent. 8. Il est important de garder la grille et le coupe-vent exempts de particules -¡trangÅ res, celles-ci risquantd'alt-¡rer la r-¡ponse en fr-¡quence du microphone. Pour prot-¡ger le microphone lorsqu'il n'est pas en usage, le ranger dans le sac pratique fourni. CARACTRISTIQUES Type lectrodynamique R-¡ponse en fr-¡quence De 80 Æ’ 15 000 Hz (voir figure [2]) Configuration polaire (Voir figure [3]) Cardiode (directionnelle), sym-¡trique autour de l'axe Imp-¡dance de sortie L'imp-¡dance nominale est de 150 (290 r-¡elle) pour connexion aux entr-¡es de micros basse imp-¡- dance. Niveau de sortie (Æ’ 1000 Hz) Tension en circuit ouvert ±74,0 dB (0,200 mV). . . . . 0 dB = 1 V/bar Mise en phase Une pression positive sur le diaphragme produit une tension positive Æ’ la broche 2 par rapport Æ’ la broche 3 du connecteur de sortie du microphone. Conditions de l'environnement Ce microphone peut fonctionner dans le cadre d'une gamme de temp-¡ratures s'-¡tendant de ±29 Æ’ 57 oC et d'une gamme d'humidit-¡ relative de 0 Æ’ 95%. Connecteur Connecteur audio professionnel Æ’ 3 broches (XLR) con- u pour s'adapter aux s-¡ries Cannon XL, Switch- craft A3 (Q.G.) ou Æ’ un produit -¡quivalent. BoÅ’tier Moul-¡ sous avec finition noire Adaptateur de pied r-¡glable, verrouillable Int-¡gral, Æ’ emboÅ’tement, verrouillable, r-¡glable Æ’ tra- vers 180 avec filet standard de 5/8º±27 Dimensions (Voir figure [4]) Poids net 320 g Certification Conforme aux directives de l'Union europ-¡enne, -¡ligible pour recevoir le sceau de la CE; conforme aux normes de compatibilit-¡ -¡lectromagn-¡tique de l'Union euro- p-¡enne (EN 50082±1, 1992); DES (CIE 801±2). ACCESSOIRES FOURNIS Fourre±tout de transport/rangement 26A13. . . . . . Cble (4,57 m, 90 XLR-XLR) 90A4519. . . . . . . . ACCESSOIRES EN OPTION cran antivent S-¡rie A58WS. . . . .. . .. . . Cble (7,6 m, XLR-XLR) C25J. . . ... . ... . . . PI CES DE RECHANGE Ensemble d'-¡cran et de grille RK350G. . . . .... . .. Ensemble de cartouche R195. . .... . . . . . . . . Pour tout renseignement compl-¡mentaire, priÅ re de prendre contact avec le service Entretien Shure au 1/800-516- 2525. En dehors des tats-Unis, priÅ re de prendre contact avec le centre d'entretien agr-¡-¡ Shure lo- cal. 45
