shure beta 87a user guide

Extracted text from shure beta 87a user guide (Ocr-read)

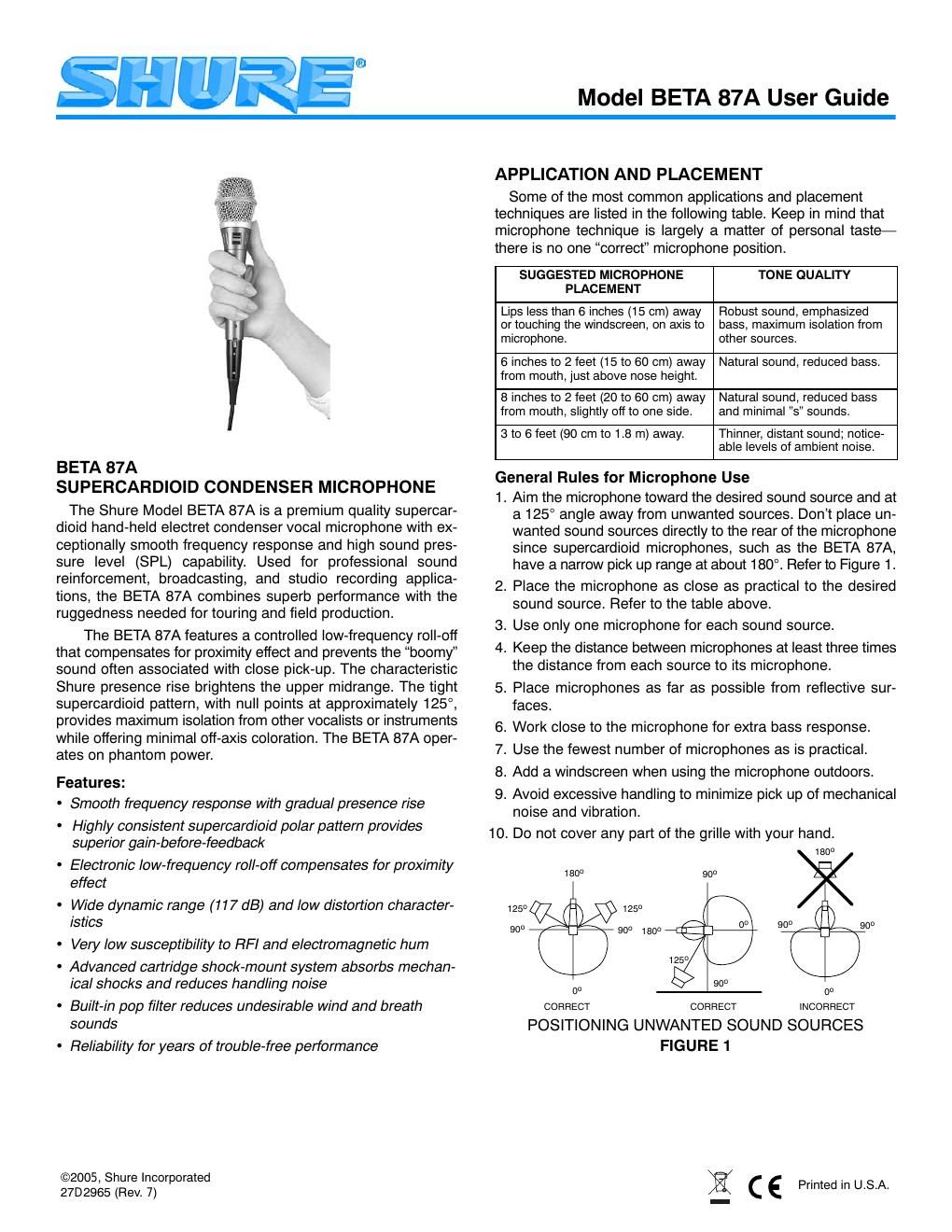

Page 1

2 OPERATION Power The BETA 87A requires phantom power. This may be sup- plied to the microphone from an external power supply (such as the Shure model PS1A) or directly from preamplifiers, mixers, or consoles with built-in phantom power. Suitable sources should provide 11 to 52 Vdc phantom voltage. Proximity Effect Unidirectional microphones such as the BETA 87A progres- sively boost bass frequencies by 10 to 15 dB at 100 Hz when the microphone is at a distance of about 6 mm (1/4 in.) from the sound source. This phenomenon, known as proximity effect, creates a warmer, more powerful sound. To prevent explosive low frequency sound during close-up use, the BETA 87A bass response gradually rolls off. This provides greater control and helps the user take advantage of proximity effect. Wind Noise The BETA 87A has an integral wind and pop filter providing excellent protection against most wind and breath noise. Under adverse conditions, such as high winds or close proximity to a problem vocalist, the optional foam windscreen can be used. Impedance Use a minimum load impedance of 800 ohms for maximum signal handling and minimum distortion. The load may be as low as 150 ohms, but a reduction in output signal strength and output clipping level results. SPECIFICATIONS Cartridge Type Condenser (electret bias) Frequency Response 50 to 20,000 Hz (see Figure 2) Polar Pattern Supercardioid (see Figure 3) Output Impedance Rated at 150 ohms (100 ohms actual ±20%) Recommended minimum load impedance: 800 ohms Sensitivity (at 1,000 Hz) Open Circuit Voltage -“52.5 dBV/Pa (2 mV) . . . . . . . . . . . . . . . . . (1 Pa = 94 dB SPL) Clipping Level (at 1,000 Hz) 1000 ohm Load -“6 dBV (0.5 V) . . . . . . . . . . . . . . . . . . . . . . . . . . Maximum SPL (at 1,000 Hz) 140.5 dB (0.25% THD, 1000 ohm load) Self-Noise (equivalent sound pressure level; measured with true rms voltmeter) 23.5 dB typical, A-weighted 25.5 dB typical, weighted per DIN 45 405 Dynamic Range 117 dB (maximum SPL to A-weighted noise level) Signal-to-Noise Ratio 70.5 dB at 94 dB SPL (IEC 651)* Polarity Positive pressure on diaphragm produces positive voltage on pin 2 relative to pin 3 Power Phantom Supply Requirement 11 to 52 Vdc, positive . . . . . . . . . at both pins 2 and 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Current Drain 1.0 to 1.2 mA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connector Three-“pin (XLR) professional audio Case Aluminum construction with blue metallic finish, and hardened steel grille with nickel satin chrome plating Dimensions See Figure 4 Net Weight 207 grams (7.6 oz) *S/N ratio is difference between 94 dB SPL and equivalent SPL of self-“ noise A-weighted. CERTIFICATION Eligible to bear CE Marking. Conforms to European EMC Directive 89/336/EEC. Meets applicable tests and performance criteria in European Standard EN55103 (1996) parts 1 and 2, for residential (E1) and light industrial (E2) environments. FURNISHED ACCESSORIES Swivel Adapter A25D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Carrying/Storage Bag 26A13 . . . . . . . . . . . . . . . . . . . . . . . . . OPTIONAL ACCESSORIES Phantom Power Supply PS1A . . . . . . . . . . . . . . . . . . . . . . . . Isolation Mount A55M, A55HM . . . . . . . . . . . . . . . . . . . . . . . . Windscreen A85WS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cable (7.6 m-25 ft) C25F . . . . . . . . . . . . . . . . . . . . . . . . . . . REPLACEMENT PARTS Grille RK312. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . Cartridge R193 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \ . Replacement Amplifier Assembly 90KF2600 . . . . . . . . . . . .

Page 2

3 BETA 87A MICROPHONE ÉLECTROSTATIQUE Ă- CONFIGU- RATION SUPERCARDIOĂŹDE Le modèle Shure BETA 87A est un microphone Ă  main de qualitĂ© supĂ©rieure pour captage vocal Ă  condensateur Ă  Ă©l\ ec- tret et Ă  configuration supercardioĂŻde; il offre une rĂ©ponse en frĂ©quence exceptionnellement uniforme et un niveau de pres- sion acoustique (NPA) Ă©levĂ©. UtilisĂ© pour la sonorisation pro- fessionnelle, la radiodiffusion et les enregistrements en studio, le BETA 87A est Ă  la fois extrĂŞmement performant et suf fisam- ment robuste pour les tours de chant et la prise de son en extĂ©- rieur. Le BETA 87A comprend une attĂ©nuation de basse rĂ©glable qui compense leffet de proximitĂ© et Ă©vite le son «caverneux» souvent associĂ© au captage de près. La courbe de prĂ©sence caractĂ©ristique de Shure ajoute de la brillance dans la gamme mĂ©diane. La configuration supercardioĂŻde compacte Ă  posi- tions de captage minimal Ă  environ 125 ° offre une isolation maximale des autres chanteurs ou instruments tout en crĂ©ant une coloration hors axe minimale. Le BETA 87A fonctionne sur alimentation en duplex. Avantages : - RĂ©ponse en frĂ©quence uniforme avec courbe de prĂ©sence graduelle - La courbe de directivitĂ© supercardioĂŻde hautement constante donne un gain avant Larsen supĂ©rieur - LattĂ©nuation de basse Ă©lectronique compense leffet de proximitĂ© - Large gamme dynamique (117 dB) et faible distorsion - Très faible susceptibilitĂ© aux parasites haute frĂ©quence et au ronflement Ă©lectromagnĂ©tique - Le système antichocs dernier modèle de la cartouche ab- sorbe les chocs mĂ©caniques et rĂ©duit les bruits de manipu- lation - Le filtre «pop» intĂ©grĂ© rĂ©duit les bruits de vent et de r\ espi- ration - Excellente fiabilitĂ© assurant des annĂ©es de fonctionnement sans problèmes APPLICATION ET PLACEMENT Certaines des applications et techniques de placement les plus communes sont prĂ©sentĂ©es dans le tableau suivant. Gar- der Ă  lesprit que la technique de microphone est surtout une question de prĂ©fĂ©rence personnelle-il ny a pas de «bonne\ » position de microphone. PLACEMENT CONSEILLÉ DU MICROPHONE QUALITÉ DE LA TONALITÉ Lèvres Ă  moins de 15 cm (6 po) du coupe-“vent ou le touchant, sur laxe du microphone. Son robuste, graves mises en valeur, isolement maximum des autres sources. De 15 Ă  60 cm (6 po Ă  2 pi) de la bouche, juste au-“dessus du nez. Son naturel, graves rĂ©duits. De 20 Ă  60 cm (8 po Ă  2 pi) de la bouche, lĂ©gèrement sur un cĂ´tĂ©. Son naturel, graves rĂ©duits et sifflement minimum des «s». De 90 cm Ă  1,8 m (3 Ă  6 pi). Son plus tĂ©nu, distant; niveau notable de bruit ambiant. Règles gĂ©nĂ©rales dutilisation du microphone 1. Diriger le microphone vers la source sonore dĂ©sirĂ©e et Ă  un angle de 125 ° des sources indĂ©sirables. Ne pas placer les sources de bruits indĂ©sirables directement derrière le micro- phone; en effet, les microphones Ă  configuration supercar- dioĂŻde, comme le BETA 87A, ont une gamme de captage Ă©troite Ă  environ 180 °. Se reporter Ă  la figure 1. 2. Placer le microphone le plus près possible de la source so- nore. Se reporter au tableau ci-“dessus. 3. Utiliser un seul microphone pour chaque source sonore. 4. Maintenir la distance entre les microphones Ă  au moins trois fois la distance de chaque source Ă  son microphone. 5. Placer les microphones aussi loin qu e possible des surfaces rĂ©flĂ©chissantes. 6. Pour obtenir davantage de basses, placer le microphone le plus près possible de la source sonore. 7. Utiliser le plus petit nombre possible de microphones. 8. Si le microphone est utilisĂ© Ă  lextĂ©rieur, le munir dun coupe-“ vent. 9. Éviter de manipuler le microphone outre mesure afin de mi- nimiser le captage des bruits mĂ©caniques et des vibrations. 10. Ne couvrir aucune partie du microphone avec la main. 180 o 125 o 125 o 90o 0o 90o CORRECT 0o 90o 180 o INCORRECT CORRECT 125 o 90o 0o 180 o 90o 90o PLACEMENT DES SOURCES DE BRUITS INDÉSIRABLES FIGURE 1
