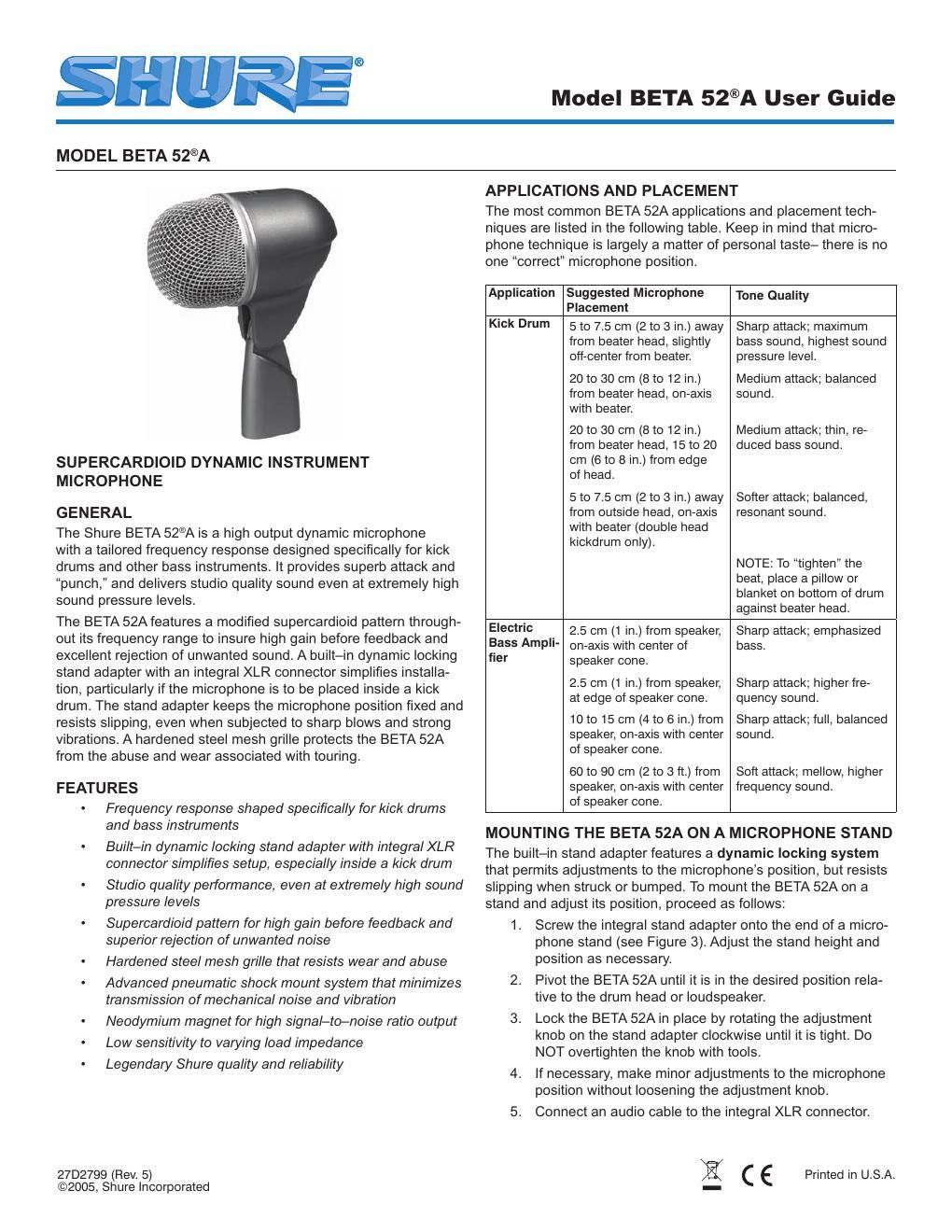

shure beta 52a user guide

Extracted text from shure beta 52a user guide (Ocr-read)


Page 1

2 SPECIFICATIONS Type Dynamic (moving coil) Frequency Response 20 to 10,000 Hz NOTE: The curve below shows on-axis response at a distance of 2 feet from a uniform sound source. Your response may vary, depending on microphone position 2020000 1000 10000 50 100 9876543 2 9 876543 2 +1 0 0 -10 Hz dB -20 +2 0 3 mm(1/8 in.)25 mm(1 in.)51 mm(2 in.) .06 m(2 ft) FIGURE 1 Polar Pattern Supercardioid, rotationally symmetrical about microphone axis 150° 120° 150° 120° 180° 30° 60° 90° 30° 60° 0 90° -10 dB -20 dB -15 dB -5 dB 150° 120° 150° 120° 180° 30° 60° 90° 30° 60° 0 90° -10 dB -20 dB -15 dB -5 dB 500 Hz1000 Hz 250 Hz 2500 Hz FIGURE 2 Output Level (at 1,000 Hz) Open Circuit Voltage: -64 dBV/Pa* (0.6 mV) *1 Pa = 94 dB SPL Impedance Rated impedance is 150 - (45 - actual) for connection to microphone inputs rated low Z Phasing Positive pressure on diaphragm produces positive voltage on pin 2 with respect to pin 3 Maximum SPL 174 dB at 1000 Hz (calculated) Connector Three-pin professional audio connector (male XLR type) Case Silver blue enamel-painted die cast metal with hardened, matte-finished steel grille Adjustable, Locking Stand Adapter Integral, dynamic locking, adjustable through 180°, with stan - dard 5/8-27 thread 4.451 6.406 3.750 180 STAND ADAPTER ADJUSTMENT KNOB MICROPHONE STAND FIGURE 3 Net Weight 605 grams (21.6 oz) CERTIFICATION Eligible to bear CE Marking. Conforms to European EMC Directive 89/336/EEC. Meets applicable tests and performance criteria in European Standard EN55103 (1996) parts 1 and 2, for residential (E1) and light industrial (E2) environments. FURNISHED ACCESSORIES Storage Bag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26A25 5/8 to 3/8 (Euro) Thread Adapter . . . . . . . . . . . . 95A2050 OPTIONAL ACCESSORIES 7.6 m (25 ft) Cable . . . . . . . . . . . . . . . . . . . . . . . . . C25E, C25F REPLACEMENT PARTS Cartridge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . R175 Screen and Grille Assembly . . . . . . . . . . . . . . . . . RK321 Plug (connector) Assembly . . . . . . . . . . . . . . . . . . 90F1984 NOTE: Use care when removing the cartridge holder from the base to prevent breakage of the lead wires. For additional Service or parts information, please contact Shure s Service department at 1-800-516-2525. Outside the United States, please contact your authorized Shure Service Center.

Page 2

3 MICROPHONE DYNAMIQUE SUPERCARDIOÏDE POUR INSTRUMENTS GÉNÉRALITÉS Le Shure BETA 52 ®A est un microphone dynamique à haut niveau de sortie présentant une courbe de réponse spécialement étudiée pour les grosses-caisses et autres instruments basse. Il offre une attaque et un punch exceptionnels et une qualité de studio, même dans des conditions de pression acoustique extrême. Le BETA 52A maintient une configuration cardioïde dans toute sa gamme de fréquences pour assurer un gain élevé avant Larsen et un excellent rejet des bruits indésirables. Ladaptateur de pied intégral, réglable et verrouillable avec connecteur XLR simplifie linstallation, en particulier lorsque le micro est placé à lintérieur de la grosse caisse. La grille en acier trempé protège le BETA 52A des rigueurs des tournées. AVANTAGES Courbe de réponse spécialement étudiée pour les gros - ses-caisses et instruments basse. Ladaptateur de pied intégral, réglable et verrouillable avec connecteur XLR simplifie linstallation, en particulier lorsque le micro est placé à lintérieur de la grosse caisse. Qualité studio, même à des pressions acoustiques éle - vées. Configuration supercardioïde pour un gain élevé avant Larsen et rejet supérieur des bruits indésirables. Grille en acier trempé résistante à lusure et aux mauvais traitements. Système antichocs pneumatique avancé, réduisant la transmission des bruits mécaniques et des vibrations. Aimant au néodymium pour un rapport signal/bruit élevé. Faible sensibilité aux changements dimpédance de charge. Qualité et fiabilité légendaires de Shure. APPLICATIONS ET PLACEMENT Les applications les plus courantes du BETA 52A sont indiquées dans le tableau ci-dessous. Ne pas oublier que la technique de placement des micros est surtout une question de goût personnel et quil ny a pas de position correcte. - - - - - - - - - Application Placement Suggéré Sonorit Grossecaisse 5 à 7,5 cm de la peau de frappe, légèrement décalé par rapport à la batte. Attaque franche, basse maximum, pression acous - tique maximum. 20 à 30 cm de la batte, dans son axe. Attaque moyenne, son équilibré. 20 à 30 cm de la batte, 20 à 30 cm du cerclage. Attaque moyenne, petit son, basses réduites. 5 to 7.5 cm (2 to 3 in.) away from outside head, on-axis with beater (double head kickdrum only). Attaque douce, son équili - bré et résonnant. REMARQUE : pour un son plus net placer un cous - sin ou une couverture dansle bas de la caisse, contre la peau de frappe Amplis debasseélectrique 2,5 cm du haut-parleur, aucentre. Attaque franche, domi - nance graves. 2,5 cm du haut-parleur, sur le bord de la membrane. Attaque franche, son plus aigu. 10 à 15 cm du haut-par - leur, au centre. Attaque franche, son plein et équilibré. 60 à 90 cm du haut-par - leur, au centre. Attaque douce, son plus aigu. MONTAGE DU BETA 52A SUR UN PIED DE MICRO - PHONE Ladaptateur de pied intégré présente un système de verrouilla - ge dynamique permettant dajuster la position du microphone tout en empêchant quil glisse sil est heurte par les baguettes du batteur. Pour monter le microphone BET 52A sur un pied et ajuster la position, procéder comme suit : Visser ladaptateur intégré sur le haut dun pied de micro - phone (voir la figure 3). Sassurer que la vis de blocage de ladaptateur est desserrée. Régler a hauteur du pied. Faire pivoter le microphone BETA 52A jusqua la position désirée par rapport a la peau de la caisse ou au haut- parleur. Serrer la vis de blocage a la main (en la tournant vers la droite) pour bloquer le microphone en position. NE PAS serrer la vis en excès. Si nécessaire, modifier légèrement la position du micro - phone sans desserrer la vis. Brancher un câble de microphone sur le connecteur XLR intégré. 1. 2. 3. 4. 5. MODÈLE BETA 52 ®A
