Sennheiser sk 3063 u wireless tx service manual

This is the 30 pages manual for sennheiser sk 3063 u wireless tx service manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 30
left right
sennheiser sk 3063 u wireless tx service manual

Extracted text from sennheiser sk 3063 u wireless tx service manual (Ocr-read)

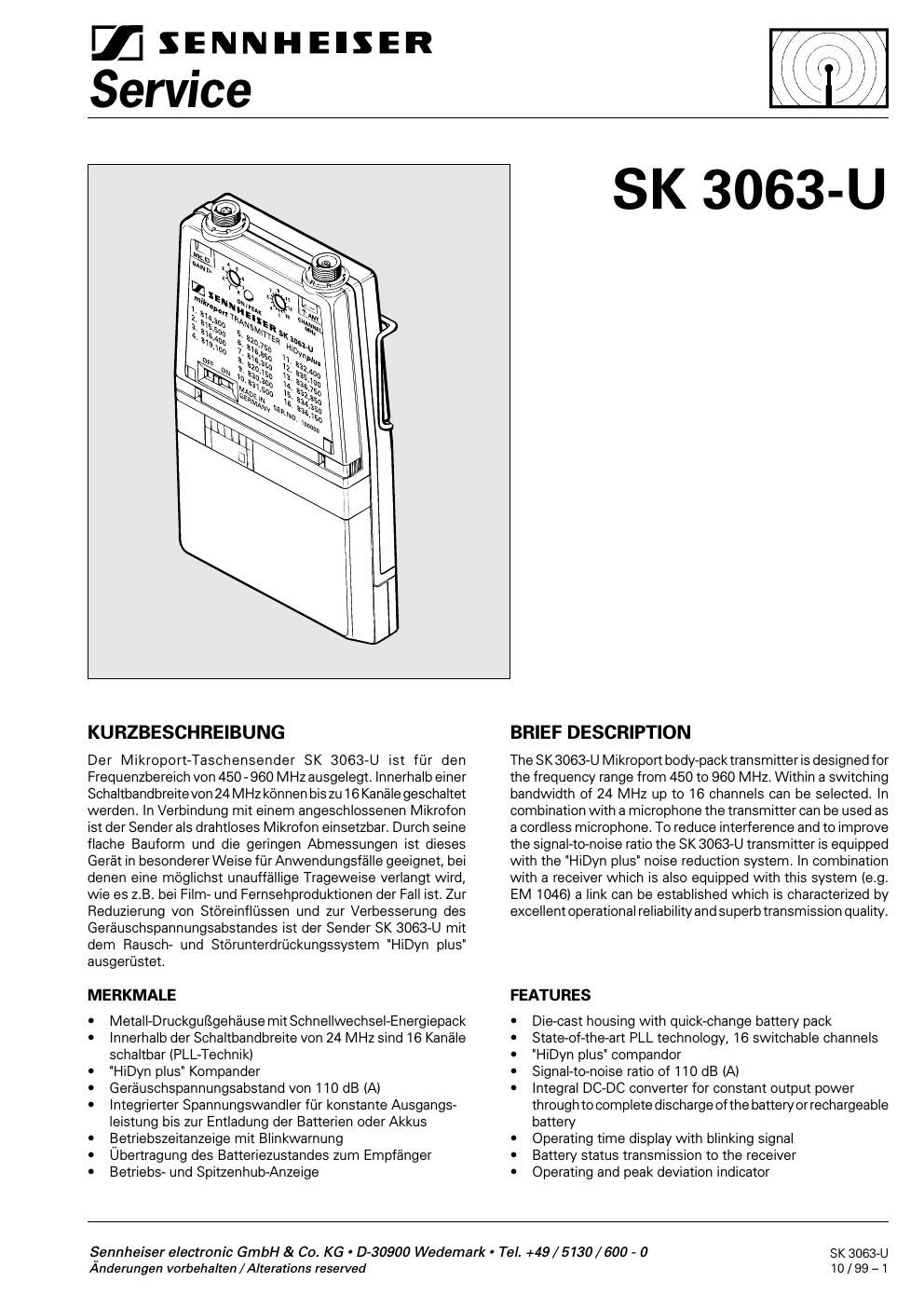

Page 1

SK 3063-U 10 / 99 -“ 2 INHALTSVERZEICHNIS SEITE 1 BEDIENELEMENTE 3 2 TECHNISCHE DATEN 4 3 BESCHREIBUNG 5 3.1 MECHANISCHER AUFBAU 5 3.2 NIEDERFREQUENZTEIL 5 3.3 HOCHFREQUENZTEIL 7 3.4 GLEICHSPANNUNGSVERSORGUNG 9 3.5 SK 3063-U IN STICHWORTEN 10 3.6 ANTENNENLĂ„NGE 13 4 SERVICE HINWEISE 14 4.1 ALLGEMEINES 14 4.2 DEMONTAGE 14 4.3 ABGLEICH 15 4.4 KANALFREQUENZĂ„NDERUNGEN 15 5 MESSGERĂ„TE UND PRĂśFMITTEL 16 6 MESSAUFBAU 16 7 PRĂśF- UND ABGLEICHANWEISUNG 17 8 STROMLAUFPLAN 21 9 GEDRUCKTE SCHALTUNGEN 22 10 EXPLOSIONSZEICHNUNG 24 11 ERSATZTEILE 25 CONTENTS PAGE 1 OPERATING CONTROLS 3 2 TECHNICAL DATA 4 3 DESCRIPTION 5 3.1 MECHANICAL CONSTRUCTION 5 3.2 AUDIO FREQUENCY SECTION 5 3.3 RADIO FREQUENCY SECTION 7 3.4 POWER SUPPLY (DC) 9 3.5 SK 3063-U IN SHORT 10 3.6 CALCULATING THE ANTENNA LENGTH 13 4 SERVICE HINTS 14 4.1 GENERAL 14 4.2 DISASSEMBLY 14 4.3 ALIGNMENT 15 4.4 CHANGING CHANNEL FREQUENCIES 15 5 SPECIAL TOOLS AND EQUIPMENT 16 6 TEST SET-UP 16 7 TEST AND ALIGNMENT INSTRUCTIONS 19 8 CIRCUIT DIAGRAM 21 9 PRINTED CIRCUIT BOARDS 22 10 EXPLODED VIEW 24 11 SPARE PARTS 25

Page 2

SK 3063-U 10 / 99 -“ 3 1 BEDIENELEMENTE 1Antenna socket Special 1-pin Lemo coax connector 2Channel selector switch 16 channels within the switching bandwidth of 24 MHz 3Batterie capacity indicator B 50 / B 250 with 3 LED´s (100 %, 50 %, 10 %) BA 50 / BA 250 with 5 bar LCD-displays (100 %, 80 %, 60 %, 40 %, 20 %) 4ON / OFF switch below front cover to exclude accidental agitation 5Operating / Peak deviation indicator dim during normal operation bright for peak deviation ( ± 56 kHz) 6Sensitivity selector switch for microphone input adjustable in 8 steps (13 mV - 1.55 V) 7Microphone socket Special 3-pin Lemo connector 1AntennenanschluĂźbuchse Lemo spezial Koax 2Kanalwahlschalter 16 Kanäle innerhalb der Schaltbandbreite (24 MHz) 3Betriebszeitanzeige B 50 / B 250 mit 3 LED´s (100 %, 50 %, 10 %) BA 50 / BA 250 mit 5 Balken LCD-Anzeige (100 %, 80 %, 60 %, 40 %, 20 %) 4Betriebsschalter unterhalb der Frontplatte, deshalb gesichert gegen ver- sehentliches Ausschalten 5Betriebs- / Spitzenhubanzeige leuchtet dunkel im normalen Betrieb leuchtet hell bei erreichen des Spitzenhubes ( ± 56 kHz) 6Empfindlichkeitseinsteller fĂĽr Mikrofoneingang in 8 Stufen einstellbar von 13 mV bis 1,55 V 7MikrofonanschluĂźbuchse Lemo spezial (3-pin) 7 6 5 4 31 2 1 OPERATING CONTROLS
