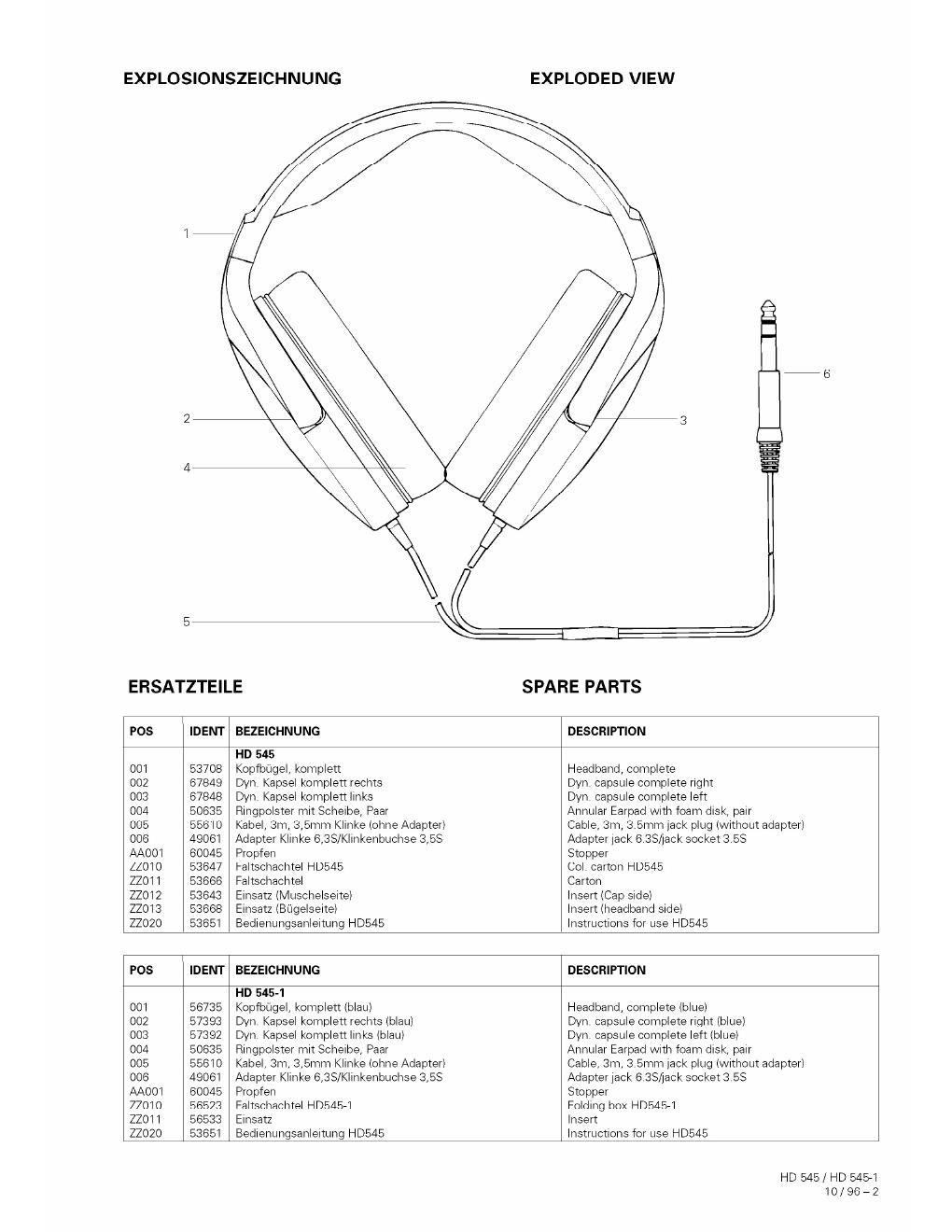

EXPLOSIONSZEICHNUNG

EXPLODED VIEW

6
5
If
ERSATZTEILE SPARE PARTS
POS IDENT BEZEICHNUNG DESCRIPTION
HD 545
001 53708 Kopfbfigel, komplett Headband, complete
002 67849 Dyn Kapsel Komplett recnts Dyn capsule complete right
003 67848 Dyn Kapsel komplett links Dyn capsule complete left
004 50635 Ringpolster mit Scheibe, Paar Annular Earpad with foam dlSK, pair
005 55610 Kabel, 3m, 3,5mm KIInKe lohne Adapter) Cable, 3m, 3 5mm lack plug (Without adapter)
006 49061 Adapter Klinke 6,3S/Klinkenbucnse 3,58 Adapter jack 6 TBS/jack socket 3 5S
AA001 60045 Propfen Stopper
22010 53647 Faltschachtel HD545 Col carton HD545
22011 53666 Faltschacntel Carton
22012 53643 EinsatZ (Muschelseite) Insert (Cap side)
22013 53668 Einsatz (BUgelseite) Insert (headband side)
22020 53651 Bedlenungsanleitung HD545 Instructions for use HD545
1
P05 IDENT BEZEICHNUNG DESCRIPTION
HD 545-1
001 56735 KopbeIgel, komplett (blau) Headband, complete (blue)
002 57393 Dvnv Kapsel komplett rechts (blau) Dvn. capsule complete riqnt (blue)
003 57392 Dyn, Kapsel Komplett links (blau) Dyn. capsule complete left (blue)
004 50635 Ringpolster mit Scheibe. Paar Annular Earpad with foam disk, pair
005 55610 Kabel, 3m, 3,5mnn Klinke lohne Adapter) Cable, 3m, 3.5mm jack plug (without adapter)
006 49061 Adapter Klinke 6,33/Klinkenbuchse 3,58 Adapter jack 6 BS/jacksocket 3.58
AA001 60045 Propfen Stopper
22010 56523 Faltschacl'itel HD545-1 Folding box HD5451
22011 56533 Einsatz lnsert
22020 53651 Bedienungsanleitung HD545 Instructions for use HD545
HD 545 / HD 545-1

10/9672
