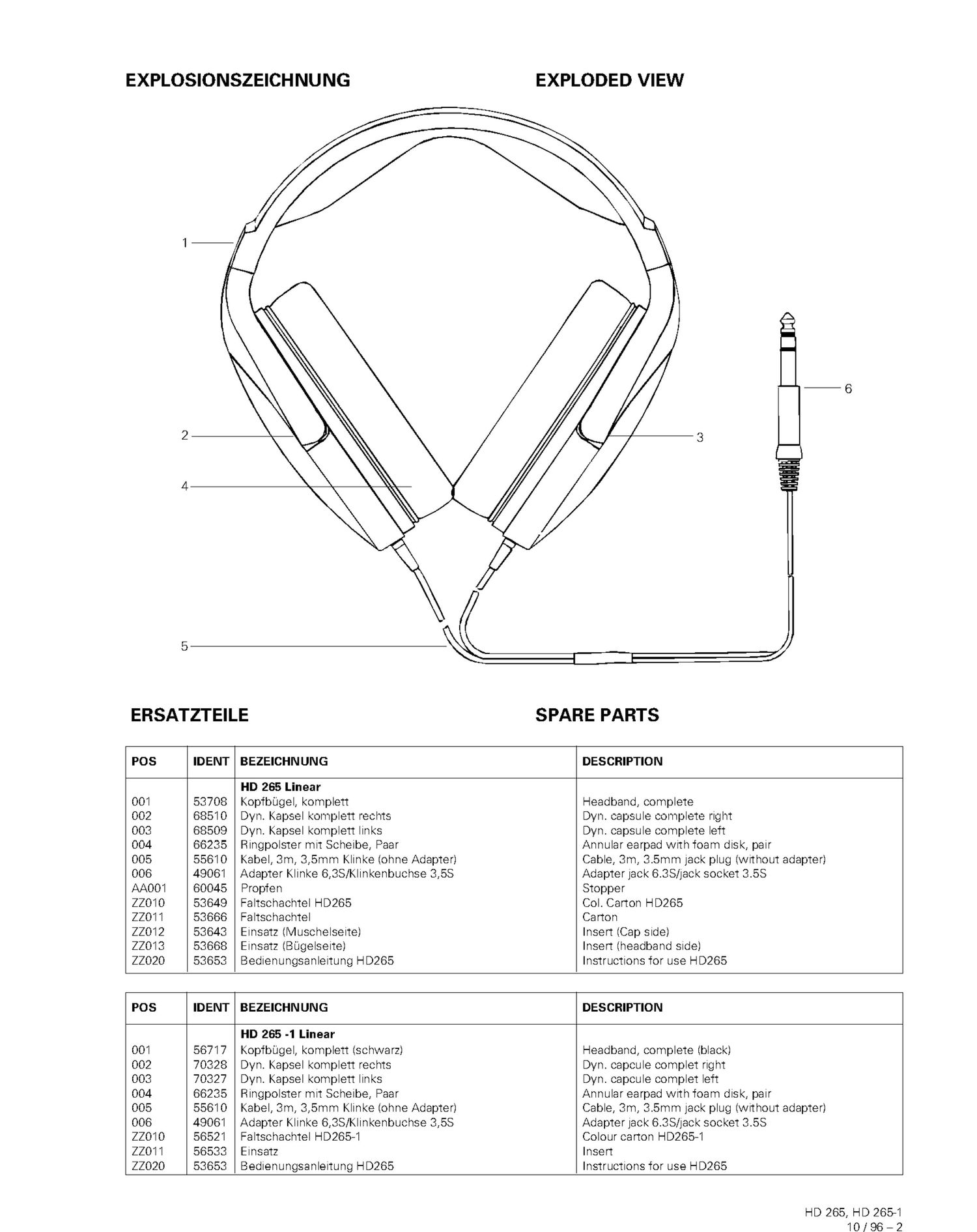

EXPLOSIONSZEICH NU NG

ERSATZTEILE

EXPLODED VIEW

SPARE PARTS

POS

ID ENT

BEZEICHN UNG

DESCRIPTION

HD 265 Linear

001 53708 Kopbegel, komplett Headband, complete
002 68510 Dyn. Kapsel komplett rechts Dyn. capsule complete right
003 68509 Dyn. Kapsel komplett links Dyn. capsule complete left
004 66235 Ringpolster mit Scheibe, Paar Annular earpad with foam disk, pair
005 55610 Kabel, 3m, 3,5mm Klinke (ohne Adapter) Cable, 3m, 3.5mm jack plug (without adapter)
006 49061 Adapter Klinke 6,38/Klinkenbuchse 3,58 Adapter jack 6.38/jack socket 3.58
AA001 60045 Propfen Stopper
22010 53649 Faltschachtel HD265 Col. Carton HD265
22011 53666 Faltschachtel Ca rton
22012 53643 Einsatz (lVluschelseite) Insert (Cap side)
22013 53668 Einsatz (BUgelseite) Insert (headband side)
22020 53653 Bedienungsanleitung HD265 Instructions for use HD265
POS IDENT BEZEICHN UNG DESCRIPTION
HD 265 -1 Linear
001 56717 Kopfbiigel, komplett (schwarz) Headband, complete (black)
002 70328 Dyn. Kapsel komplett rechts Dyn. capcule complet right
003 70327 Dyn. Kapsel komplett links Dyn. capcule complet left
004 66235 Ringpolster mit Scheibe, Paar Annular earpad with foam disk, pair
005 55610 Kabel, 3m, 3,5mm Klinke (ohne Adapter) Cable, 3m, 3.5mm jack plug (without adapter}
006 49061 Adapter Klinke 6,38/Klinkenbuchse 3,58 Adapter jack 6.38/jack socket 3.58
22010 56521 Faltschachtel HD265-1 Colour carton HD265-1
22011 56533 Einsatz Insert
22020 53653 Bedienungsanleitung HD265 Instructions for use HD265

HD 265, HD 265-1

10/96-2
