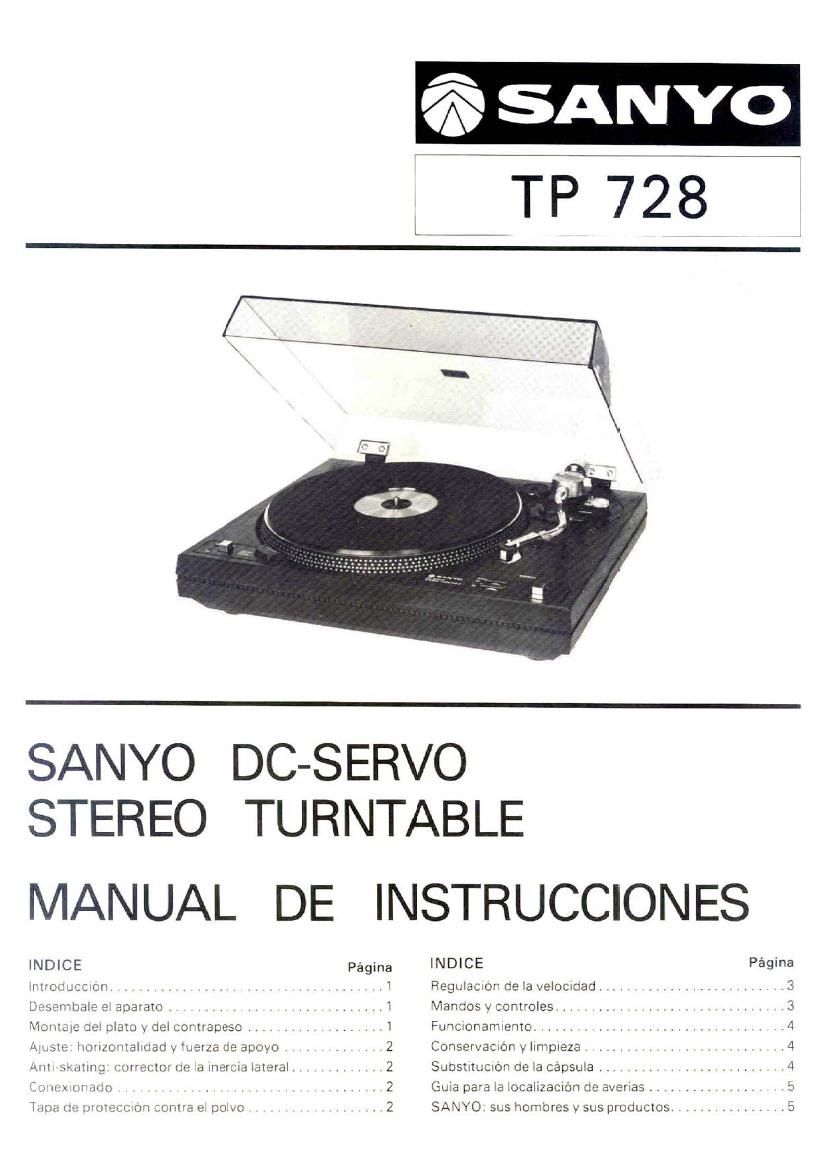

Sanyo TP 728 Owners Manual

This is the 7 pages manual for Sanyo TP 728 Owners Manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 7
left right
Sanyo TP 728 Owners Manual

Extracted text from Sanyo TP 728 Owners Manual (Ocr-read)


Page 2

INTRODUCCION 7. Antes de conectar su TP-728 a la red. asegUrese de que

La platina giradiscos TPa728, de disefio v fabricacibn ex- el selectordde IlenSIongs istfisnuago a: la DOS'C'On Que

a aaaaa aa araaaaaaaaaa aaaaa 322m;:.:..:::::2.o::$:11:::::°2;:::

nuestros clientes y amigos una fueme duradera de satis- . d l bl _ ' » icn ZUZO l 7 Sjp Pa ap a m

facciones. Le rogamos lea atentameme éste manual antes nor errnlue e an a posm 'vo '0 hr V

de poneren marcha el aparato -incluso antes de desem- tgl pOSIClOn, mueya el selector haCIa la devec a $3
. , lo en la tensuon adecuada.

balarlo- pues sélo conocvendo en profundldad las carac- snuar

Ieristicas operacionales de TP-728 podré usted aprovechar

iodas sus prestaciones y obtener el mejor rendimiento.

DESEMBALE EL APARATO

1. Exxraiga cuidadosarnente la platina y ponga a un lado el

plate, el portacapsulas (con todos sus accesorios de
montaje) y el adaptador para discos de 45 rpm.
No tire los cartonaies, Ios regruesos ni las envolturas de
pléstico, ya que todos estos complementos le serén de
gran utilidad cuando deba trasladar el aparato de un
local a cue.

2. Extraiga los tres tornillos de seguridad que tienen por
misién fijar y proteger el aparato durante e1 transpone
lfigura 1).

3. Quite la cinta adherida a la palanca de disparo (figure 1). F'g' 2
Tomlllos de Cuerda de
seguridad suiecibn Semido de
rotacibn Ryan?!" a
transmlsxén
Palanca de
disparu
Segmenw
sun dxenles Eje central
Fig. 3
/ Plato
Cima adhesiva Cinta para la
fijacxbn de la
99"; Cone;
Fi . 1
9 Pale:

MONTAJE DEL PLATO Y DEL CONTRAPESO

1. Gire el engranaje de transmlsién hasta que el segmento
no dentado se sitfle exactameme enfrente del eje
central del plato giradiscos (figura 3). Fig. 4

2. Coloque el plate -al que previameme habré desprovisto
de la esterilla de goma y de su placa metalica circular-

sobre el eie central. Giralo después (tal como muestra Ia 'MPORTANTE:

figura 4) hasta que la polea lateral se haga visible a través En el acoplamiento de la correa de transmisién a la poles.

de la ventanilla del plate. Acople cuidadosamente la es importante que la porcién de correa que uanscurre a lo

correa o goma de transmisién a la polea, aseguréndose largo del reborde interior del plato (figure 5) quede unifor-

de que aquella no se encuentra doblada o retorcida. memente situada en el punto medio de dicho reborde. De
3. Coloque sobre el plate la esterilla de goma y la placa lo contrario, la correa quedaria descolocada y podria salir-

metélica. 59 con el use.

4. lmroduzca el contrapeso por la pane pomerior del brazo,
haciéndolo girar en sentido horario (figure 2). Hallaré el
contrapeso en una bolsita de pléstico independiente del
resto del embalaje.

5. Desate el cordoncito que sujeta el brazo a su soporte
(figure 1).

6. Despegue Ia cinta adhesiva que sujeta la caperuza de
proteccién de la aguja (figure 1).
