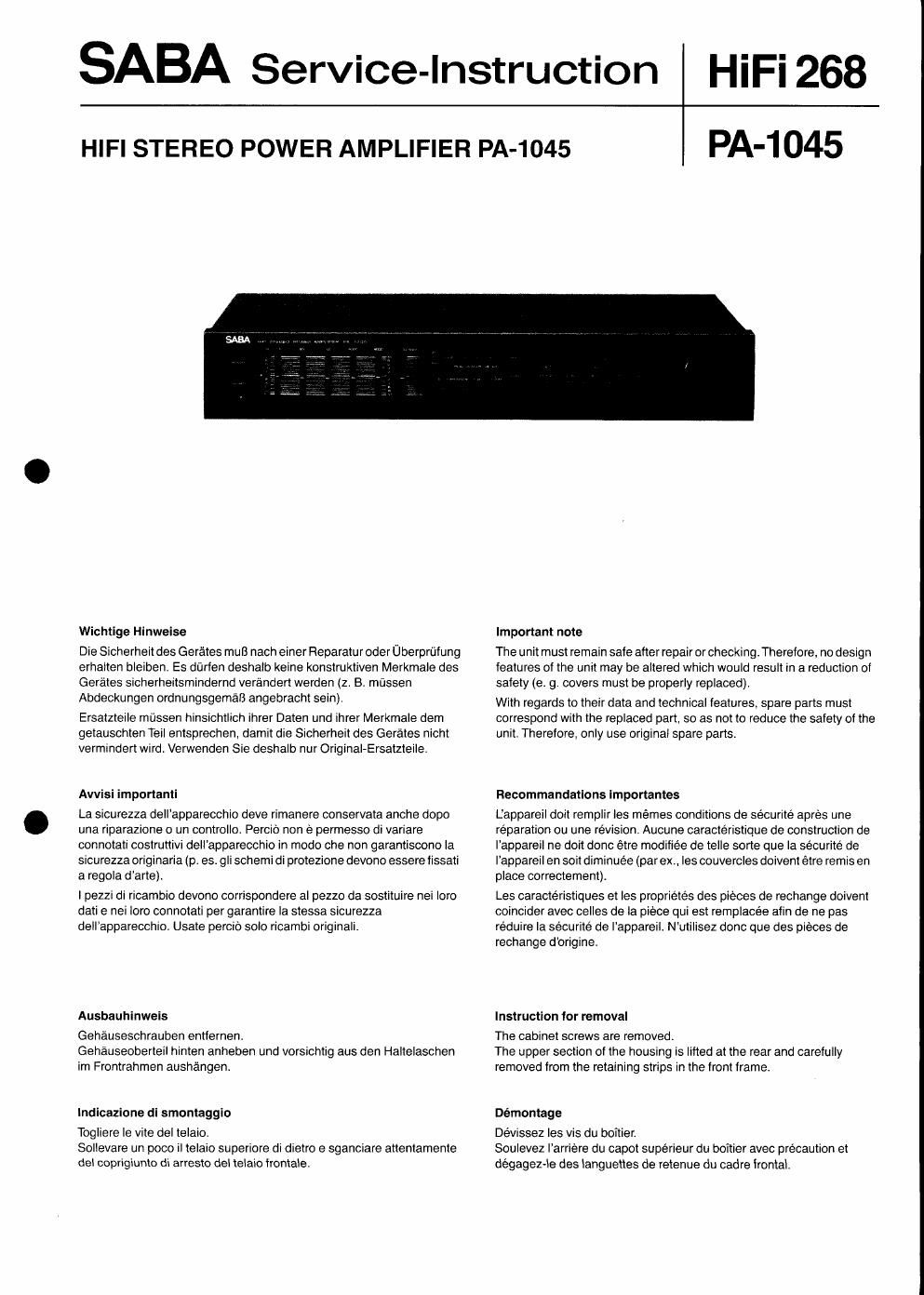

SABA Service-Instruction

HiFi 268

HIFI STEREO POWER AMPLIFIER PA-1045

PA-1 O45

Wichtlge Hinweise

Die Sicherheitdes Gerétes muB nach einer Reparaturoder Uberprfifung
erhalten bleiben. Es dilrfen deshalb keine konstruktiven Merkmale des
Ger'aites sicherheitsmindernd verandert werden (L B mussen
Abdeckungen ordnungsgemaB angebracht sein).

Ersatzteile massen hinsichtlich ihrer Daten und ihrer Merkmale dem
getauschten Teil entsprechen. damit die Sicherheit des Gerétes nicht
vermindert wird. Verwenden Sie deshalb nur Original-Ersatzteile.

Avvisi importantl

La sicurezza dellapparecchio deve rimanere conserveta anche dopo
una riparazione 0 un controllo. Percio non e permesso di variare
connotati costruttivi dell'apparecchio in mode che non garantiscono la
sicurezza originaria (p. es. gli schemi di protezione devono essere fissali
a regola dartei

l pezzi di ricambio devono corrispondere al pezzo da sostituire nei loro

dati e nei Ioro connotati per garanlire Ia stessa sicurezza
dell'apparecchio. Usate percib solo ricambi originali.

Ausbauhinweis

Gehéuseschrauben entfernen.

Gehauseoberleil hinten anheben und vorsichtig aus den Hallelaschen
im Frontrahmen aushangent

lndicazione di smontaggio

Togliere le Vite del lelaio.
Sollevare un poco il telaio superiore di dietro e sganciare attentamente
del coprigiunto di arresto del telaio irontale.

Important note

The unit must remain safe alter repair or checking. Therefore, no design
features of the unit may be altered which would result in a reduction of
safety (e 9. covers must be properly replaced).

With regards to their data and technical features, spare parts must
correspond with the replaced part, so as not to reduce the safety of the
unit. Therefore, only use original spare parts.

Recommandations importantes

Lappareil doit remplir les memes conditions de sécurité aprés une
reparation ou une revision Aucune caractéristique de construction de
Iappareil ne doit done etre modifiée de telle sorte que la sécurité de
I'appareil en soil dimlnuée (parex., Ies couvercles doivent etre remls en
place correctement).

Les caractéristiques et les propriétes des pieces de rechange doivenl
coincider avec celles de la piece qui est remplacee afin de ne pas
réduire la sécurité de lappareil. N'utilisez donc que des pieces de
rechange dorigine.

Instruction for removal

The cabinet screws are removed.
The upper section of the housing is lifted at the rear and carefully
removed from the retaining strips in the front frame.

Démontage

De'vissez les vis du boitier.

Soulevez Iarriere du capot supérieur du boitier avec precaution et
dégagez-le des languettes de retenue du cadre frontal
