Saba mt 110 service manual

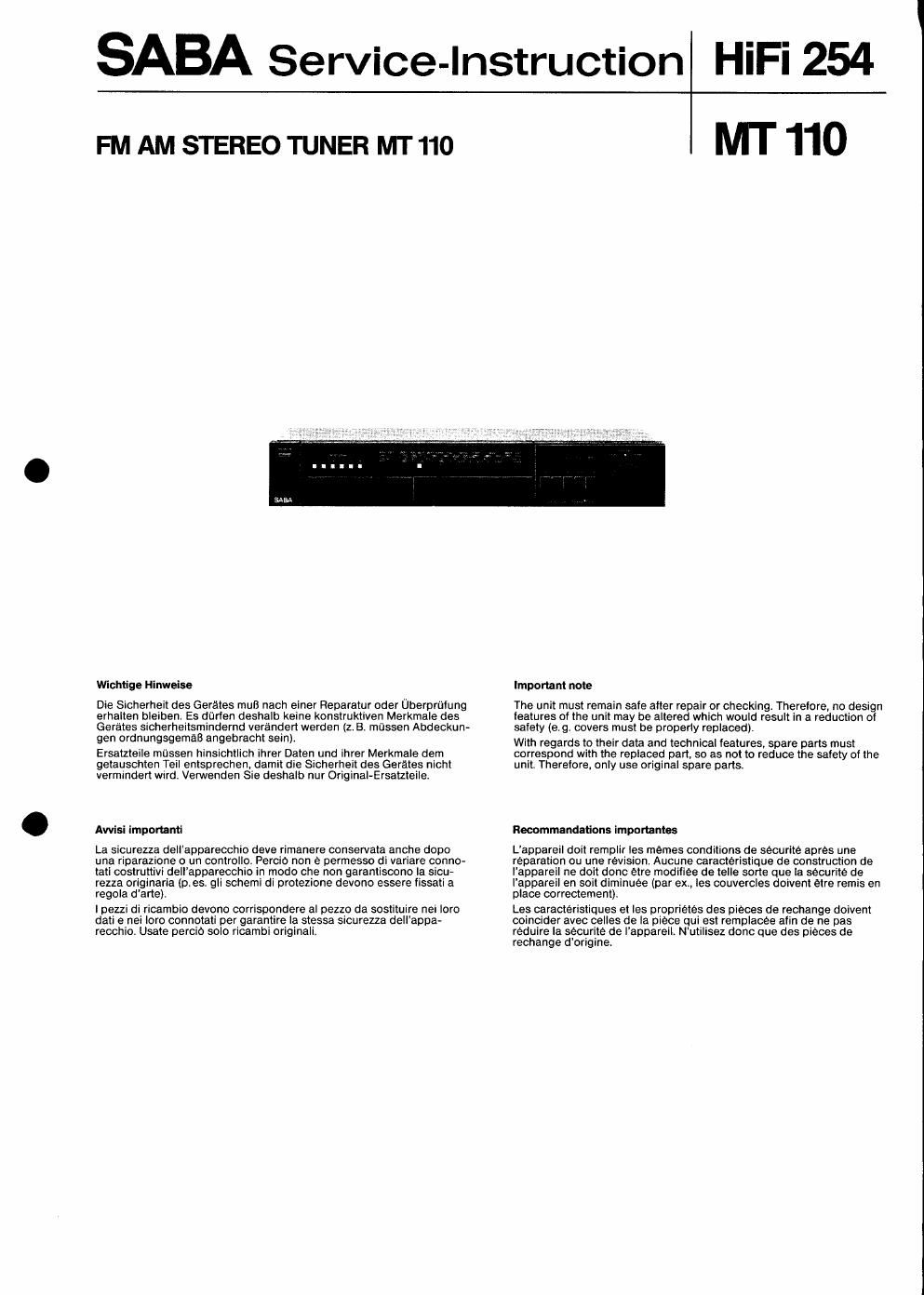

Page 1

SABA Service-Instruction, HiFi 254

FM AM STEREO TUNER MT 110

i MT11O

Wichtige Hinweise

Die Sicherheit des Gerétes muB nach einer Reparatur oder errpriilung
erhalten bleiben. Es diirfen deshalb keine konstruktiven Merkmale des
Gerfites sicherheitsmindernd verandert werden (z. B. mflssen Abdeckun-
gen ordnungsgemaB angebracht sein).

Ersalzteile mnssen hinsichtlich ihrer Daten und ihrer Merkmale dem
getausohten Teil entsprechen, damit die Sicherheit des Gerétes nicht
vermlndert wird, Verwenden Sie deshalb nur Original-Ersatzteile.

Awisi impomnfl

La sicurezza dellapparecchio deve rimanere conservata anche dopo
una riparazione 0 un controllo. Percio non é permesso di variare conno-
tati costruttivi dell'apparecchio in modo che non garantisoono la sicu»
rezza originaria toes. gli schemi di protezione devono essere fissati a
regola d'arte).

I pezzi di ricambio devono corrispcnoere al pezzo da sostituire nei loro
dati e net loro connotati per garanlire Ia stessa sicurezza dell'aopa-
reochio. Usate percio solo ricambi originali,

Important note

The unit must remain safe after repair or checking. Therelore, no design
features of the unit may be altered which would result in a reduction of
safety (e.g. covers must be properly replaced).

With regards to their data and technical features, spare parts must
correspond with the replaced part, so as not to reduce the salety of the
unit. Therefore. only use original spare parts.

Reoommandations impartanles

Lapoareil doll remplir les memes conditions de securité apres une
reparation ou une revision. Aucune caractéristique de construction (12
Iappareil ne doit donc etre modifies de telte sorta que la sécurité de
I'appareil en soil diminuee (par ex, ies couvercles doivem etre remis en
place correctemenl).

Les caracteristiques et les propriétés des pieces 69 rechange doivent
coincider avec celles de la piece qui est remplacée afin de ne pas
reduire Ia securité de I'appareilv N'utilisez donc que des pieces de
rechange dorigine.

Page 2

Gedruckte Schaltung - Piastra stampate
Bauteileseite Laio componenti

Printed Circuit A Circuit imprimé
Component side cote dinsertion

HF/ZF-Platle
Piastra RF/Fl
RF/lF-PCB.

Platine HF/Fl

Ein/Aus Schalterplatle
Piastra interruttore
On/off switch PCB.
Platine inter M/A

Festsendereinsiellung
Piastra di preselezione
Pretuning PCB.

Platine présélection
