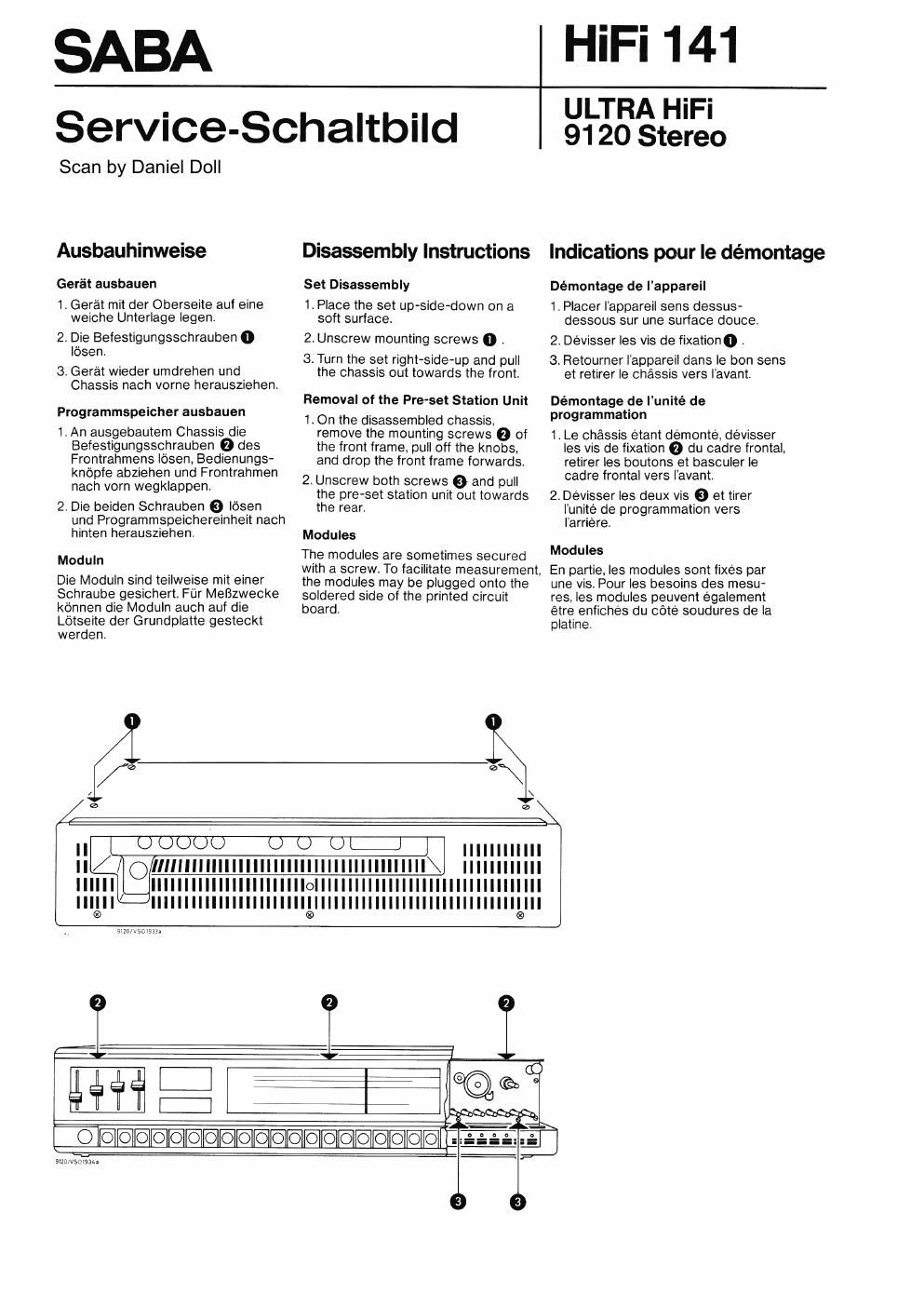

Page 1

SABA

HiFi 141

Service-Schaltbild

Scan by Daniel Doll

Ausbauhinweise

Gerét ausbauen

1.Gerat mit der Oberseite auf eine
weiche Unterlage Iegen.

2. Die Befestigungsschrauben 0
Ibsen.

3. Gerat wieder umdrehen und
Chassis nach vorne herausziehen

Programmspeicher ausbauen

1.An ausgebautem Chassis die
Befestigungsschrauben des
Frontrahmens Ibsen, Bedienungs-
kndpfe abziehen und Frontrahmen
nach vorn wegklappen.

2. Die beiden Schrauben 9 losen
und Programmspeichereinheit nach
hinten herausziehen.

Moduln

Die Moduln sind teilweise mit einer
Schraube gesichert. Fiir MeBzwecke
konnen die Moduln auch auf die
Lotseite der Grundplatte gesteckt
werden.

Disassembly Instructions

Set Disassembly

1.Place the set up-side-down on a
soft surface.

2. Unscrew mounting screws 0 .

3. Turn the set right-side-up and pull
the chassis out towards the front.

Removal of the Pre-set Station Unit

1 . On the disassembled chassis.
remove the mounting screws 0 of
the front frame, pull off the knobs.
and drop the front frame forwards.

2. Unscrew both screws 9 and pull
the ore-set station unit out towards
the rear.

Modules

The modules are sometimes secured
with a screw. To facilitate measurement,
the modules may be plugged onto the
soldered side of the printed circuit
board.

\

\

H L 0 0000

0001 Jj

II / / Ollllllllllllllllllllllllll|ll|llllllll||l

IIIIII
llllll /
®

IIIIIIIIIIII
llllllllllll
IIIlIIIlIIIIIIIIIII|l||o|||||||||||IIIIlIIIIIIIIIIIIlIIIII
lllllIIIlllllllIllIllllélllllllllIIIIIIIIIIIIIIIIIIIIILIII

ULTRA HiFi
9120 Stereo

Indications pour Ie démontage

Demontage de lappareil

1 . Placer Iappareil sens dessus-
dessous sur une surface douce.

2. Devisser les vis de fixationo .

3. Retourner I'appareil dans Ie bon sens
et retirer Ie chassis vers lavant.

Démontage de l'unité de
programmation

1. Le chassis etant demonte. dévisser
les vis de fixation 0 du cadre frontal.
retirer les boutons et basculer le
cadre frontal vers lavant.

2. Devisser les deux vis 9 et tirer
lunité de programmafion vers
Iarriere.

Modules

En partie. les modules sont fixes par
une vis. Pour les besoins des mesu-
res, les modules peuvent également
étre enfiches du cote soudures de la
piatine.

mm us; was:

iii

0

SizC'VSOlQSL a


E
E
