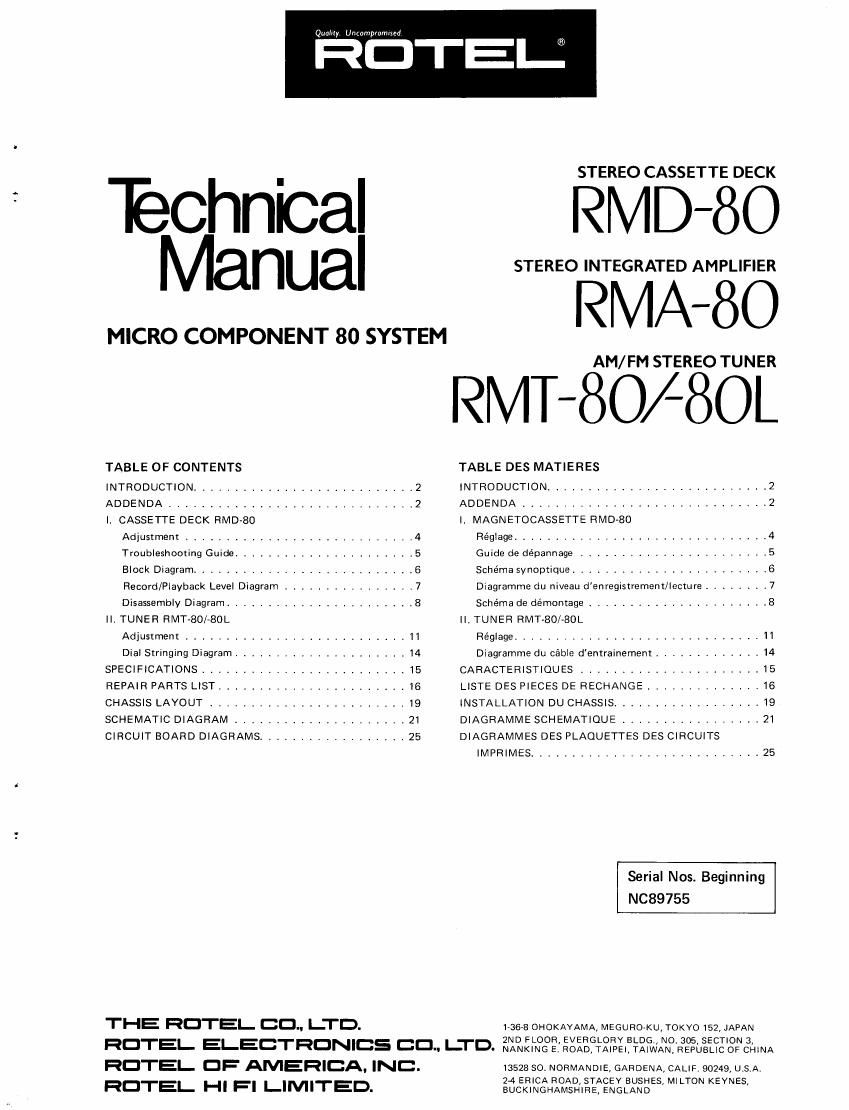

Rotel RMT 80 Service Manual

Page 1

QuaIlly Uncampmmvxzd,

UTE

Technical
Manual

MICRO COMPONENT 80 SYSTEM

TABLE OF CONTENTS

INTRODUCTION .......................... 2
ADDENDA ............................. 2
|. CASSETTE DECK RMD-BO
Adiustmem ............................ 4
Troubleshooting Guide ...................... 5
Block Diagram ........................... 6
Record/Playback Level Diagram ................ 7
Disassembly Diagram ...................... 8
ll. TUNER FIMT-BO/-80L
Adjustment ........................... 11
Dial Stringing Diagram ..................... 14
SPECIFICATIONS ............ . . .. . . . . 15
REPAIR PARTS LIST ....................... 16
CHASSIS LAYOUT ........................ 19
SCHEMATIC DIAGRAM ..................... 21
CIRCUIT BOARD DIAGRAMS .................. 25

THE RDTEL 50., LTD.

STEREO CASSETTE DECK

RIVID-BO

STEREO INTEGRATED AMPLIFIER

RMA-8O

AM/FM STEREO TUNER

RMT-80/-80L

TABLE DES MATIERES

INTRODUCTION ........................... 2
ADDENDA .............................. 2
l. MAGNETOCASSETTE RMD»BO
Réglage ............................... 4
Guide de dépannage ....................... 5
Schéma synoptique. V . . ................... 6
Diagramme du niveau denreglstrementllecture . . .7
Schéma de démontage ...................... 8
ll. TUNER RMT~80/<80L
Réglage .............................. 11
Diagramme du cable d'entrainement ............. 14
CARACTERISTIOUES ...................... 15
LISTE DES PIECES DE RECHANGE .............. 16
INSTALLATION DU CHASSIS .................. 19
DIAGRAMME SCHEMATIOUE ................. 21
DIAGRAMMES DES PLAGUETTES DES CIRCUITS
IMPRIMES ............................ 25

Serial Nos. Beginning
NC89755

T368 OHOKAYAMA, MEGURO-KUI TOKYO 152, JAPAN

2ND FLOOR, EVERGLORY BLDG ,No. 305, SECTION 3,
RDTEI- ELECTRONICS CD" ID. NANKING 5, ROAD, TAIPEI, TAJWANVREPUBLIC 0F CHINA

HOTEL OF AMERICA. INC.
RDTEL HI FI LIMITED.

13528 SO. NORMANDIE, GARDENA, CALIF. 90249, U.S.A.

2-4 ERICA ROAD, STACEY BUSHES, MILTON KEYNES,
BUCKINGHAMSHIHEJ ENGLAND

Page 2

Introduction

This booklet contains technical instructions for Hotel
Micro»80 system: RMA-80, RMD-SO and RMT-BO/-80L.
Among the models, RMD-SO and RMT-80/78OL are not
equipped with their own power supply section. They are
designed to receive power from RMA»80. Therefore,
when repairing RMD-SO or RMT»80/~80L, power should
be supplied through RMA-80. If a separate power supply
is used instead of RMA-80, the voltage applied and con-
nections should be the same as with RMA-SO.

ADDENDA

I. EMA-80

A_ Power transformer for Europe and UK. units has
been changed from the conventional toroidal type
(T7132E) to 2L type (T-l43E). Toroidal type (T432
E) is available for repair purpose only.

ll. RMD-80

A. Auto-shut-off circuit has been partially modified as
follows:

a) Stop-sensor is changed from hall-IC to reed-switch
type (see Fig. A) because of short supply of hall
ICs.

b) Accordingly, p-c board designation has been
changed from X-385A to X-413. The size and ter-
minal locations of the new pic board remain the
same as in X-386A, so that those two types are in-
terchangeable.

c) No circuit constant has been changed. (See p-c
board diagrams on page 25).

d) if constant supply of hall-le becomes available,
the X-386A p-i: board assembly may be used again.

Introduction

La presente brochure contient des instructions technir
ques relatives at Systeme MICIO'80 de Rotel: RMA~80.
FWIDVBO et RMT»80/-8OL. Parmi ces modeles, RMDVBO
et RMT-80/-80L ne comportent pas en propre the section
dalimentation. Ils sont concus pour étre alimentés a par-
tir du RMAVSO. En consequence, lors de la reparation cle
RlVlDr80 ou de RMT780/-8OL, lalimentatlon don étre
iournie par le RMAVBO. Dans le cas ou une source dalir
mentation separée est utilisée a la place du RMA»80, la
tension iournie et les branchements doivent étre les
memes que pour le RMAVBO.

ADDENDA

|. RMA-BO

A, Le transformateur de puissance pour les modeles a
destination de lEurope et du Royaume Uni est mo»
difié: Ie type toroidal conventionnel (T7132E) est
remplacé par le type 2L (T-l43E). Le type toroidal
(T-l32E) n'est disponible quaux tins de reparation

||. RMD-80

A. Le circmt d'arrét automatique a été modifié comme
suit.

a) Le détecteur darrét, auparavant un CI-Hall est
remplace par un commutateur a lame (voir Fig. A),
du fait du manque de CI l-lall.

En consequence, la designation de la plaquette de
circuit imprimé est modifiée de XVSSBA a X7413.
Les dimenSions et les emplacements des bornes de
la nouvelle plaquette restent les memes que pour la
plaquette X7386A, de sorte que les deux types
sont interchangeables.

Aucune constante du circuit na éte changée. (Voir
les schémas de plaquettes de circuits page 25.}
Dans le Gas 00 ii devient possible dobtenir de ta-
con stable des CI-Hall a nouveau, Ia plaquette x,
386A peut étre utilisée a nouveau.

E

C

d

Fig. A

lll. EMT-80L

A. Specification for AM antenna coil has been changed:
Symbol No. for this coil has been altered from RL-
209 to RLA209A. Part No. remains the same. For a
repair purpose, only new type coil will be supplied.
Because of this change, L002 and C251 have been re-
moved as shown in Fig. B. Therefore, when replacing
conventional coil with a new one, L002, 1mH and
0251, 10pF should be removed. Circuit diagrams in
this booklet are drawn based on new circuitry.

AUTO-SHUI OFF CIRCUIT
3 (PORTION) 3
am
e
5
4
m
(x455) (x-Au)
lII. RMT-SOL

A. La Spéclflcation de la bobine dantenne MA est modir
flee: le No. de symbole de cette bobine, RL7209, est
remplacé par le No. RL 209A. Le No. de Piece reste
le meme. Pour les réparatlons, seul le nouveau type de
bobine sera fourni. En raison de cette modification,
L002 et C251 ont été supprimés, comme indiqué sur
la Fig. B. En consequence, lors du remplacement de la
bobine conventionnelle par une neuve, L002, lmH et
C25l, 10pF, doivent étre enleves. Les schemes de cirr
