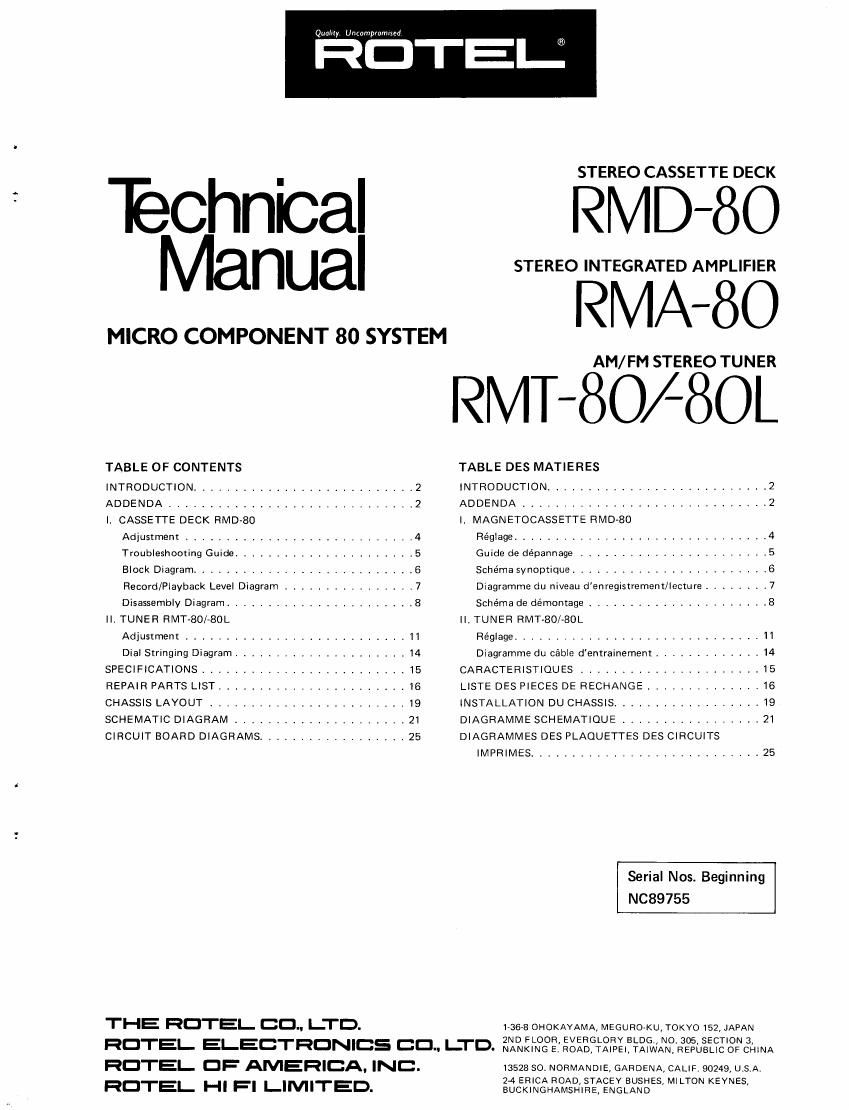

Rotel RMD 80 Service Manual

Page 1

QuaIlly Uncampmmvxzd,

UTE

Technical
Manual

MICRO COMPONENT 80 SYSTEM

TABLE OF CONTENTS

INTRODUCTION .......................... 2
ADDENDA ............................. 2
|. CASSETTE DECK RMD-BO
Adiustmem ............................ 4
Troubleshooting Guide ...................... 5
Block Diagram ........................... 6
Record/Playback Level Diagram ................ 7
Disassembly Diagram ...................... 8
ll. TUNER FIMT-BO/-80L
Adjustment ........................... 11
Dial Stringing Diagram ..................... 14
SPECIFICATIONS ............ . . .. . . . . 15
REPAIR PARTS LIST ....................... 16
CHASSIS LAYOUT ........................ 19
SCHEMATIC DIAGRAM ..................... 21
CIRCUIT BOARD DIAGRAMS .................. 25

THE RDTEL 50., LTD.

STEREO CASSETTE DECK

RIVID-BO

STEREO INTEGRATED AMPLIFIER

RMA-8O

AM/FM STEREO TUNER

RMT-80/-80L

TABLE DES MATIERES

INTRODUCTION ........................... 2
ADDENDA .............................. 2
l. MAGNETOCASSETTE RMD»BO
Réglage ............................... 4
Guide de dépannage ....................... 5
Schéma synoptique. V . . ................... 6
Diagramme du niveau denreglstrementllecture . . .7
Schéma de démontage ...................... 8
ll. TUNER RMT~80/<80L
Réglage .............................. 11
Diagramme du cable d'entrainement ............. 14
CARACTERISTIOUES ...................... 15
LISTE DES PIECES DE RECHANGE .............. 16
INSTALLATION DU CHASSIS .................. 19
DIAGRAMME SCHEMATIOUE ................. 21
DIAGRAMMES DES PLAGUETTES DES CIRCUITS
IMPRIMES ............................ 25

Serial Nos. Beginning
NC89755

T368 OHOKAYAMA, MEGURO-KUI TOKYO 152, JAPAN

2ND FLOOR, EVERGLORY BLDG ,No. 305, SECTION 3,
RDTEI- ELECTRONICS CD" ID. NANKING 5, ROAD, TAIPEI, TAJWANVREPUBLIC 0F CHINA

HOTEL OF AMERICA. INC.
RDTEL HI FI LIMITED.

13528 SO. NORMANDIE, GARDENA, CALIF. 90249, U.S.A.

2-4 ERICA ROAD, STACEY BUSHES, MILTON KEYNES,
BUCKINGHAMSHIHEJ ENGLAND

Page 2

Introduction

This booklet contains technical instructions for Hotel
Micro»80 system: RMA-80, RMD-SO and RMT-BO/-80L.
Among the models, RMD-SO and RMT-80/78OL are not
equipped with their own power supply section. They are
designed to receive power from RMA»80. Therefore,
when repairing RMD-SO or RMT»80/~80L, power should
be supplied through RMA-80. If a separate power supply
is used instead of RMA-80, the voltage applied and con-
nections should be the same as with RMA-SO.

ADDENDA

I. EMA-80

A_ Power transformer for Europe and UK. units has
been changed from the conventional toroidal type
(T7132E) to 2L type (T-l43E). Toroidal type (T432
E) is available for repair purpose only.

ll. RMD-80

A. Auto-shut-off circuit has been partially modified as
follows:

a) Stop-sensor is changed from hall-IC to reed-switch
type (see Fig. A) because of short supply of hall
ICs.

b) Accordingly, p-c board designation has been
changed from X-385A to X-413. The size and ter-
minal locations of the new pic board remain the
same as in X-386A, so that those two types are in-
terchangeable.

c) No circuit constant has been changed. (See p-c
board diagrams on page 25).

d) if constant supply of hall-le becomes available,
the X-386A p-i: board assembly may be used again.

Introduction

La presente brochure contient des instructions technir
ques relatives at Systeme MICIO'80 de Rotel: RMA~80.
FWIDVBO et RMT»80/-8OL. Parmi ces modeles, RMDVBO
et RMT-80/-80L ne comportent pas en propre the section
dalimentation. Ils sont concus pour étre alimentés a par-
tir du RMAVSO. En consequence, lors de la reparation cle
RlVlDr80 ou de RMT780/-8OL, lalimentatlon don étre
iournie par le RMAVBO. Dans le cas ou une source dalir
mentation separée est utilisée a la place du RMA»80, la
tension iournie et les branchements doivent étre les
memes que pour le RMAVBO.

ADDENDA

|. RMA-BO

A, Le transformateur de puissance pour les modeles a
destination de lEurope et du Royaume Uni est mo»
difié: Ie type toroidal conventionnel (T7132E) est
remplacé par le type 2L (T-l43E). Le type toroidal
(T-l32E) n'est disponible quaux tins de reparation

||. RMD-80

A. Le circmt d'arrét automatique a été modifié comme
suit.

a) Le détecteur darrét, auparavant un CI-Hall est
remplace par un commutateur a lame (voir Fig. A),
du fait du manque de CI l-lall.

En consequence, la designation de la plaquette de
circuit imprimé est modifiée de XVSSBA a X7413.
Les dimenSions et les emplacements des bornes de
la nouvelle plaquette restent les memes que pour la
plaquette X7386A, de sorte que les deux types
sont interchangeables.

Aucune constante du circuit na éte changée. (Voir
les schémas de plaquettes de circuits page 25.}
Dans le Gas 00 ii devient possible dobtenir de ta-
con stable des CI-Hall a nouveau, Ia plaquette x,
386A peut étre utilisée a nouveau.

E

C

d

Fig. A

lll. EMT-80L

A. Specification for AM antenna coil has been changed:
Symbol No. for this coil has been altered from RL-
209 to RLA209A. Part No. remains the same. For a
repair purpose, only new type coil will be supplied.
Because of this change, L002 and C251 have been re-
moved as shown in Fig. B. Therefore, when replacing
conventional coil with a new one, L002, 1mH and
0251, 10pF should be removed. Circuit diagrams in
this booklet are drawn based on new circuitry.

AUTO-SHUI OFF CIRCUIT
3 (PORTION) 3
am
e
5
4
m
(x455) (x-Au)
lII. RMT-SOL

A. La Spéclflcation de la bobine dantenne MA est modir
flee: le No. de symbole de cette bobine, RL7209, est
remplacé par le No. RL 209A. Le No. de Piece reste
le meme. Pour les réparatlons, seul le nouveau type de
bobine sera fourni. En raison de cette modification,
L002 et C251 ont été supprimés, comme indiqué sur
la Fig. B. En consequence, lors du remplacement de la
bobine conventionnelle par une neuve, L002, lmH et
C25l, 10pF, doivent étre enleves. Les schemes de cirr

Page 11

RMT-80/-80L

RM T-80/-80L

ll. TUNER
A. FM IF and RF Alignment

Instruments: FM Signal Generator, Oscilloscope, HD
Analyzer, Zero-center Meter

0 Set Function Selector to FM position beforehand.

1. Connect Zero-center Meter to test point (plus lead to
pin 8 and minus lead to pin 7).

Connect Oscilloscope and HD Analyzer to OUTPUT
(L-ch or R-ch).

2. Receive white noise. and adjust the bottom core of
FM lFT L109 so that Zero-center Meter needle falls
on mid-position.

3. Receive 90MHZ signal from FM Signal Generator.
Antenna input should be set to the optimal level
where adjustment can be carried out satisfactorily
with the appropriate amount of noise contained in
the signal wave (3yV-5pV). Adjust FM IFT L105 so
that the waveform is largest and contains noise uni-
formly on the top and bottom of the waveform. (See
Fig. 3.)

Note: Although two synchronizing points are avail-
able, be sure to synchronize at the upper point.

4. Repeat steps 2 and 3 until no further improvement is
noticed.

5. Set the dial to 90MHz position precisely. Adjust FM
OSC coil L102 to obtain 90MH2 signal from FM SG,
and adjust RF coils L103 and 101 to obtain maxi-
mum sensitivity at 90MHZ.

6. Next, set the dial to 106MHz and switch the fre-
quency of FM SG to 106MHz. Adjust FM OSC trim-
mer capacitor CT102 to receive 106MHz signal, and
adjust RF trimmer capacitors CT103 and 101 for
maximum sensitivity at 106MHz.

7. Repeat steps 5 and 6 until no further improvement
is noticed.

8. Receive 90MH2 (400Hz,100% modulated, 1mV input)
signal from FM SG. Adjust top core of FM lFT L109
to minimize distortion.
lf Zero-center Meter needle deviates from mid-posi-
tion after adjustment in step 8, fine-adjust the bot-
tom core of FM lFT L109.

9. Receive 90MHZ, 1mV signal from FM SG in a manner
that center indicator LED 2 (green) alone glows.
(Needle of Zerocenter Meter should fall on mid-posi-
tion.)

Maintaining this state:

a) Set the SG to a position 50kHz higher than 90
MHz, and adjust potentiometer VFi1722 so that
LED 1 dimly glows.

b) Set the SG to a position SOkHz lower than 90MHZ,
and adjust potentiometer VR171*3 so that LED 3
dimly glows. See Fig.3.

11

||. TUNER
A. Alignement Fl MF et HF

Instruments: Generateur de signal MF, oscilloscope, anar
lyseur a distorsion non-line'aire et compteur a centre
zero

0 Placer le sélecteur de fonction a la position FM da»
vance.

1. Brancher le compteur a centre Zero sur le point
dépreuve (conducteur positif a la broche 8 et con-
ducteur négatif a la broche 7). Brancher loscillo-
scope et l'analyseur a distorsion nonrllneaire sur OUTV
PUT (au canal droit ou gauche).

2. Recevoir le bruit blanc, et regler larne inférieure de
FM lFT L109 de sorte que IaigUille du compteur a
centre zéro tombe sur la position moyenne.

3. Recevoir le signal de QOMHZ du générateur de signal
MF, Lentrée de Iantenne doit étre reglee au niveau
optimal ou le reglage peut étre mis a execution dune
maniére satisfaisante avec la quantité appropriee de
bruit contenue dans londe de signal (SMVEpV).
Régler FM lFT L105 de sorte que la forme donde
soit plus grande et contienne Ie bruit uniformement
sur Ie sommet et le fond de la torme donde. (Fig. 3)
Note: Ouoique les deux points daccord soient dis-
ponibles, sassurer de synchroniser dans Ie point supér
rieur.

4. Répéter les points 2 et 3 jusqua ce quaucune
amelioration additionnelle ne soit plus observée.

5. Placer le cadran a la position de QOMHZ precisement.
Régler la bobine FM OSC L102 pour obtenir Ie signal
de 90MHz du générateur de signal MF, et regler les
bobines RF L103 et 101 pour obtenir Ia sensibilité
maximale a 90MHz.

6. Ensuite, placer le cadran a 106MHz et commuter la
fréquence du générateur de signal MF a 106MHz
Régler le condensateur de réglage FM OSC CT102
pour recevoir ie Signal de 106MHz, et régler les con-
densateurs de réglage RF CT103 at 101 pour la sen-
sibilité maximale a 106MHz.

7. Répéter les points 6 et 6 jusqua ce quaucune amér
lioration additionnelle ne soit plus observée.

8. Recevoir le signal de QOMHZ (Mod. du 100% de 400
Hz, entrée de 1mV) du générateur de signal MF.
Regler l'ame supérieure de FM lFT L109 pour mini-
miser la distortion.

Si laiguille du compteur a centre zero s'écarte de la

position moyenne aprés Ie réglage dans Ie point 8,

regler finement Iéme inferieure de FM lFT L109,

9. Recevoir le signal de QOMHZ et 1mV du générateur
de signal MF de sorte que la LED 2 (vert) s'allume
seulement. (Laiguille du oompteur a centre Zero
doit tomber sur la position moyenne).

En maintenant cet état:

a) Placer le générateur de signal a une position de
BOkHz plus haute que QOMHZ, et régler le potena
tiometre VR172 de sorte que la LED 1 s'allume
légerement,

b) Placer le générateur de signal a une position de 50
kHz plus basse que 90MH2, et régler le potentio»
metre VR171 de sorte que la LED 3 s'allume
iégérement, Voir la Fig. 3.
