This is the 24 pages manual for Rotel RD 300 Service Manual.
Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.
Qua/ivy Unto/"promised
EChnbal STEREO CASSETTE DECK
Manual RD-CSOO

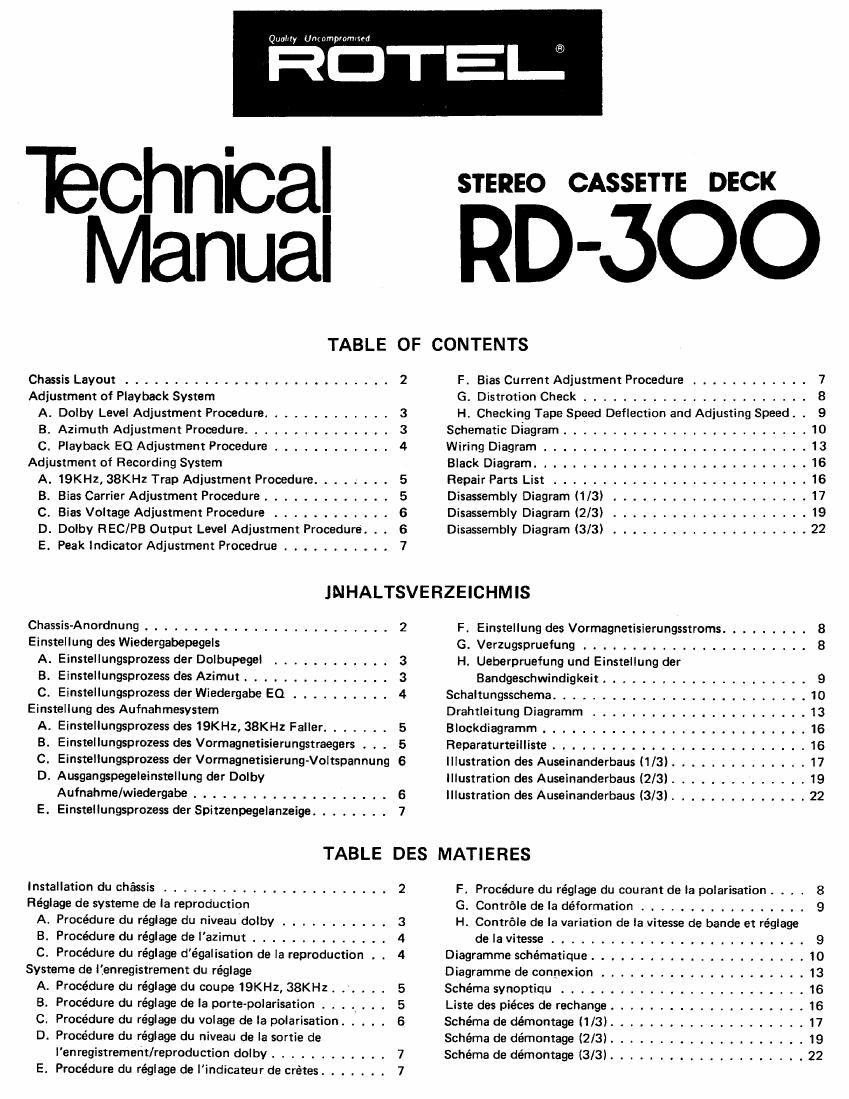

TABLE OF CONTENTS
Chassis Layout ........................... 2 F. Bias Current Adjustment Procedure ............ 7
Adjustment of Playback System G. Distrotion Check ....................... 8
A. Dolby Level Adjustment Procedure ............. 3 H. Checking Tepe Speed Deflection and Adjusting Speed. . 9
B. Azimuth Adjustment Procedure ............... 3 Schematic Diagram ......................... 10
C. Playback E0 Adjustment Procedure ............ 4 Wiring Diagram ........................... 13
Adjustment of Recording System Black Diagram ........... 16
A. 19KHz, 38KHz Trap Adjustment Procedure ........ 5 Repair Parts List ......... 16
B. Bias Carrier Adjustment Procedure ............. 5 Disassembly Diagram (1/3) .................... 17
C. Bias Voltage Adjustment Procedure ............ 6 Disassembly Diagram (2/3) .................... 19
D. Dolby REC/PB Output Level Adjustment Procedure. . . 6 Disassembly Diagram (3/3) .................... 22
E. Peak lndicator Adjustment Prooedrue ........... 7
JNHALTSVERZEICHMIS
Chassis-Anordnung ......................... 2 F. Einstellung des Vormagnetisierungsstroms ......... 8
Einstellung des Wiedergabepegels G. Verzugspruefung ....................... 8
A. Einstellungsprozess der Dolbupegel ............ 3 H. Ueberpruefung und Einstellung der
B. Einstellungsprozess des Azimut ............... 3 Bandgeschwindigkeit ..................... 9
c. Einstellungsprozess dar Wiedergabe E0 .......... 4 Schaltungsschema .......................... 10
Einstellung des Aufnahmesystem Drahtleitung Diagramm ...................... 13
A. Einstellungsprozess des 19KHz, 38KHz Feller ....... 5 Blockdiagramm ........................... 16
B. Einstellungsprozess des Vormagnetisierungstraegers . . . 5 Reparaturteilliste ........................ 16
C. Einstellungsprozess der Vormagnetisierung-Voltspannung 6 Illustration des Auseinanderbaus (1/3). . . . ........ 17
D. Ausgangspegeleinstellung der Dolby Illustration des Auseinanderbaus (2/3) .......... . 19
Aufnahme/wiedergabe .................... 6 Illustration des Auseinanderbaus (3/3) ........... . 22
E. Einstellungsprozess der Spitzenpegelanzeige ........ 7
TABLE DES MATIERES
Installation du chassis ....................... 2 F. Procedure du réglage du courant de la polarisation . . , . 8
Réglage cle systeme de la reproduction G. Contréle de la déformation ................. 9
A. Procédure du réglage du niveau dolby ........... 3 H. Controls de la variation de la vitesse de bande et reglage
B. Procedure du réglage de l'azimut .............. 4 de la vitesse .......................... 9
C. Procédure du réglage dégalisation de la reproduction . . 4 Diagramme schématique ...................... 10
Systeme de lienregistrement du réglage Diagramme de connexion ..................... 13
A. Procedure du réglage du coupe 19KHz, 38KHz . . . . 5 Schéma synoptiqu ......................... 16
B. Procédure du réglage de la ports-polarisation . . . . . . . 5 Liste des piéces de rechange .................... 16
C. Procedure du réglage du volage de la polarisation ..... 6 Schema de démontage (1/3) .................. 17
D. Procedure du réglage du niveau de la sortie cle Schéma de démontage (2/3) .................. 19
l'enregistrement/repreduction dolby ............ 7 Schéma de démontage (3/3) .................... 22
E. Procédure du réglage de l'indicateur de crétes ....... 7
