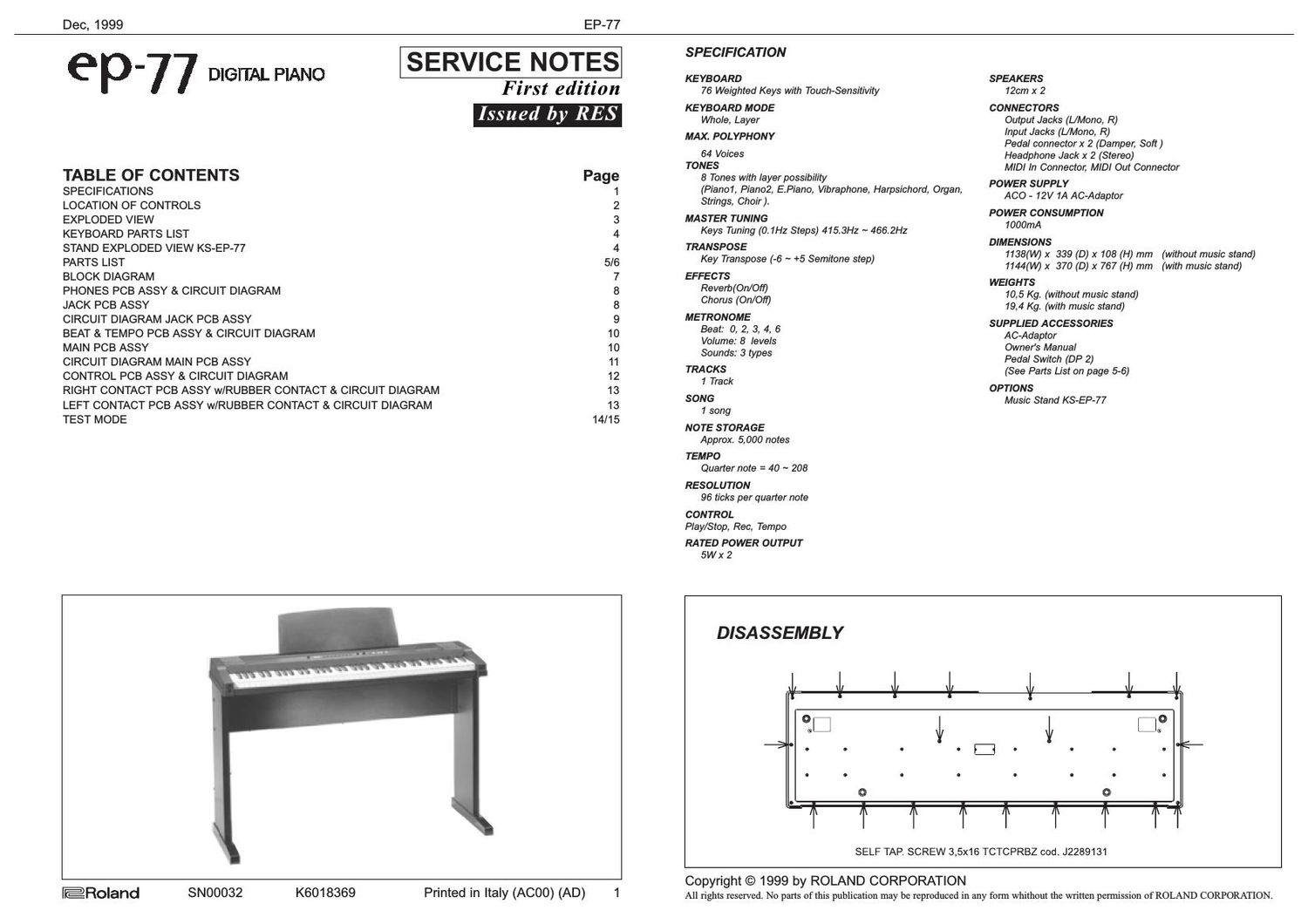

EP-77
e p '77 DIGITAL PIANO
SERVICE NOTES
First edition
Issued by RES
TABLE OF CONTENTS Page
SPECIFICATIONS 1
LOCATION OF CONTROLS 2
EXPLODED VIEW 3
KEYBOARD PARTS LIST 4
STAND EXPLODED VIEW KS-EP-77 4
PARTS LIST 5/6
BLOCK DIAGRAM 7
PHONES PCB ASSY & CIRCUIT DIAGRAM 8
JACK PCB ASSY 8
CIRCUIT DIAGRAM JACK PCB ASSY 9
BEAT & TEMPO PCB ASSY & CIRCUIT DIAGRAM 10
MAIN PCB ASSY 10
CIRCUIT DIAGRAM MAIN PCB ASSY 11
CONTROL PCB ASSY & CIRCUIT DIAGRAM 12
RIGHT CONTACT PCB ASSY wIRUBBER CONTACT & CIRCUIT DIAGRAM 13
LEFT CONTACT PCB ASSY w/RUBBER CONTACT & CIRCUIT DIAGRAM 13
TEST MODE 14/15
@Roland SNOOO32 K6018369 Printed in Italy (ACOO) (AD) 1
SPECIFICATION
KEYBOARD
76 Weighted Keys with Touch-Sensitivity
KEYBOARD MODE
Whole, Layer
MAX. POLYPHON Y
64 Voices
TONES
8 Tones with layer possibility
(Piano1, Pian02, E.Piano, Vibraphone, Harpsichord, Organ,
Strings, Choir ).
MASTER TUNING
Keys Tuning (0.1Hz Steps) 415.3Hz ~ 466.2Hz
TRANSPOSE
Key Transpose (-6 ~ +5 Semitone step)
EFFECTS
Reverb(On/Off)
Chorus (On/0ft)
METRONOME
Beat: 0, 2, 3, 4, 6
Volume: 8 levels
Sounds: 3 types
SPEAKERS
120m X 2
CONNECTORS
Output Jacks (L/Mono, R)
Input Jacks (L/Mono, R)
Pedal connectorX 2 (Damper, Soft )
Headphone Jack X 2 (Stereo)
MIDI In Connector, MIDI Out Connector
POWER SUPPLY
ACO - 12V 1A AC-Adaptor
POWER CONSUMPTION
1000mA
DIMENSIONS
1138(W) X 339 (D) X 108 (H) mm (without music stand)
1144(VIO X 370 (D) X 767 (H) mm (with music stand)
WEIGHTS
10,5 Kg. (without music stand)
19,4 Kg. (with music stand)
SUPPLIED ACCESSORIES
AC-Adaptor
Owner's Manual
Pedal Switch (DP 2)
TRACKS (See Parts List on page 5-6)
1 Tm" OPTIONS
SONG Music Stand KS-EP-77
1 song
NOTE STORAGE
Approx, 5,000 notes
TEMPO
Quarter note = 40 ~ 208
RESOLUTION
96 ticks per quarter note
CONTROL
Play/Stop, Rec, Tempo
RATED POWER OUTPUT
5W x 2
P], I I \l,
I
O
«D i I
a ' . . . . E . . .
@ ©
0
SELF TAP. SCREW 3,5x16 TCTCPRBZ cod. J2289131
